3D-Scanner Revopoint Trackit SR Standard Edition

Optisches 3D-Scansystem Revopoint Trackit SR

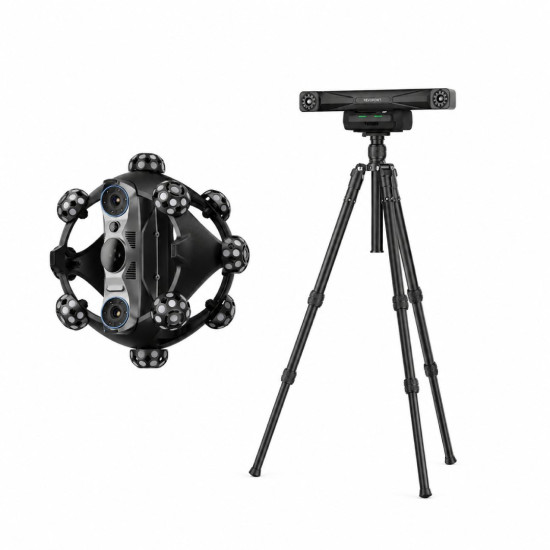

Revopoint Trackit SR Standard Edition — ein 3D-Scansystem mit Scanner und Tracker, das in Echtzeit die räumliche Position des Scanners bestimmt. Im Tracking Mode kann die Geometrie gescannt werden, ohne Marker direkt auf die Oberfläche des Objekts zu kleben. Drei Modi des blauen Lasers bieten separate Schemata für detaillierte Geometrie, große unauffällige Oberflächen und tiefe Bereiche, während Wi-Fi 6 die drahtlose Datenübertragung ermöglicht. Das System eignet sich für die Digitalisierung von Teilen, Reverse Engineering, Automobil-3D-Scans, die Erstellung von 3D-Modellen und die Arbeit mit Objekten unterschiedlichen Maßstabs.

Hauptvorteile der Trackit SR Standard Edition

• Optisches Tracking ohne Marker auf dem Teil. Im Tracking Mode kann der Bediener den Scanner um das Objekt herum bewegen, ohne zuvor Marker auf dessen Oberfläche zu kleben. Der Tracker bestimmt in Echtzeit die räumliche Position des Scanners.
• Genauigkeit eines einzelnen Frames 0,02 mm. Dieser Parameter charakterisiert die Genauigkeit eines einzelnen Scan-Frames und wird separat von der Fused Point Distance und der volumetrischen Genauigkeit des Trackingsystems angegeben.
• Schnelle Erfassung von 3D-Daten. Die maximale Scangeschwindigkeit beträgt 2.000.000 Punkte/s, was die Zeit für die Digitalisierung ausgedehnter Oberflächen und großer Teile verkürzt.
• Drei Modi des blauen Lasers. Der Fine Mode arbeitet mit 30 sich kreuzenden Linien, der Far Mode mit 17 parallelen Linien, und der Deep Hole Mode mit einer einzigen Laserlinie.
• Drahtlose Datenübertragung. Wi-Fi 6 ermöglicht es, ohne ständige Kabelverbindung zum PC zu arbeiten, während sich der Bediener um das Objekt bewegt.
• Batteriebetrieb. Der Akku des Scanners kann entfernt und ersetzt werden, und die angegebene Akkulaufzeit beträgt bis zu 2,5 Stunden.
• Mobilität und Arbeiten im Freien. Der Scanner wiegt 1 kg, der Tracker 1,5 kg, und das System unterstützt das Scannen bei Außenbeleuchtung bis 100.000 Lux.

Optisches Tracking und Scannen ohne Marker

Im Revopoint Trackit SR Standard Edition im Track Scan Mode bestimmt der Tracker die Position des Handscanners, indem er seine Bewegungen im Arbeitsraum in Echtzeit verfolgt. Dank des optischen Trackings kann die Geometrie des Objekts ohne Marker auf seiner Oberfläche gescannt werden, was die Arbeit mit großen Teilen, komplexen Oberflächen und Objekten erleichtert, auf die das Anbringen von Markern unerwünscht oder unpraktisch ist.

Marker werden in bestimmten Szenarien verwendet. Wenn der Scanner im Marker Scan Mode eigenständig arbeitet, werden sie auf der Oberfläche des Objekts platziert, um die Daten korrekt auszurichten. Sie können auch während des Multi-position Scan als gemeinsame Referenzpunkte zur Ausrichtung der Scans nach dem Ändern der Tracker-Position verwendet werden.

Das Trackit SR Standard Edition Set enthält 20 magnetische und 200 klebende Marker, sodass der Benutzer das optimale Scanschema entsprechend dem Objekt und der spezifischen Aufgabe auswählen kann.

Drei Modi des Laserscannens

• Fine Mode — 30 sich kreuzende blaue Laserlinien. Der Modus ist für die detaillierte und schnelle Aufnahme der Geometrie ausgelegt. Er ermöglicht das Arbeiten mit schwarzen, reflektierenden und metallischen Oberflächen ohne Marker im optischen Tracking-Modus.
• Far Mode — 17 parallele blaue Laserlinien. Der Modus ist für das schnelle Scannen größerer Objekte ausgelegt und hat eine erhöhte Arbeitsdistanz von 250–500 mm. Geeignet für große Teile und Oberflächen mit wenigen ausgeprägten geometrischen Merkmalen.
• Deep Hole Mode — 1 blaue Laserlinie. Eine Laserlinie ermöglicht das Scannen enger Bereiche, tiefer Löcher und Rillen, bei denen es für ein mehrliniges Schema schwieriger ist, vollständige Daten zu erhalten. Die Arbeitsdistanz beträgt 200–400 mm.

Genauigkeit und Geschwindigkeit des 3D-Scannens

Revopoint Trackit SR Standard Edition bietet eine volumetrische Genauigkeit des optischen Trackingsystems von 0,025 mm + 0,04 mm × L (m), und die Genauigkeit eines einzelnen Scanner-Frames beträgt 0,02 mm. Die maximale Datenerfassungsgeschwindigkeit erreicht 2.000.000 Punkte/s, was eine schnelle Digitalisierung von Teilen mit komplexer Geometrie ermöglicht.

Der Tracker arbeitet in einer Entfernung von 800–2500 mm und bietet ein Arbeitsvolumen von bis zu 3 m³, während die Arbeitsdistanz des Scanners vom gewählten Lasermodus abhängt und etwa 200–500 mm beträgt.

Drahtloses Arbeiten und Mobilität

Trackit SR unterstützt Wi-Fi 6, wodurch Scanner und Tracker Daten an den PC übertragen können, ohne ständig kabelgebunden verbunden zu sein. Dies erleichtert die Bewegung des Bedieners um große Teile und macht den 3D-Scanprozess komfortabler.

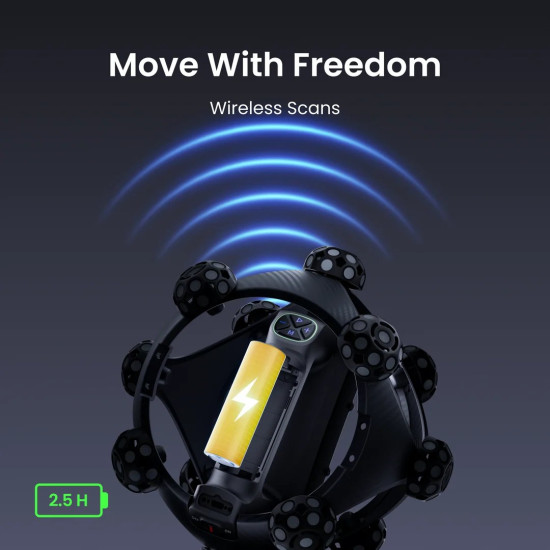

Der Scanner ist mit einem austauschbaren Akku ausgestattet, der eine angegebene Betriebsdauer von bis zu 2,5 Stunden hat, und kann bei Bedarf auch unabhängig vom Tracker im Marker Scan Mode arbeiten.

Software der Standard Edition

Für das Scannen und die Verarbeitung der erfassten Daten wird die Software Revo Track verwendet, die die Erstellung, Bearbeitung und den Export von 3D-Modellen in gängige Formate unterstützt.

Revo Measure, Ball Plate und andere CMM-Zubehörteile sind nicht in der Standard Edition enthalten, da sie für die Ausstattung der CMM Edition vorgesehen sind. Somit ist die Standard Edition in erster Linie auf präzises 3D-Scannen, die Digitalisierung von Teilen und die weitere Arbeit mit den erhaltenen Modellen ausgerichtet.

Wo Revopoint Trackit SR Standard Edition eingesetzt wird

Revopoint Trackit SR Standard Edition eignet sich für Aufgaben, bei denen ein physisches Objekt schnell und präzise digitalisiert und ein digitales 3D-Modell erstellt werden muss. Das System kann verwendet werden für:

• Geometriekontrolle von Teilen anhand der Ergebnisse des 3D-Scannens;
• Qualitätskontrolle hergestellter Komponenten;
• Reverse Engineering von Teilen und Baugruppen;
• Digitalisierung industrieller Komponenten;
• Überprüfung von Produkten nach der Herstellung;
• Automobil-3D-Scannen;
• Erstellung von 3D-Modellen physischer Teile für weitere Ingenieurarbeiten.

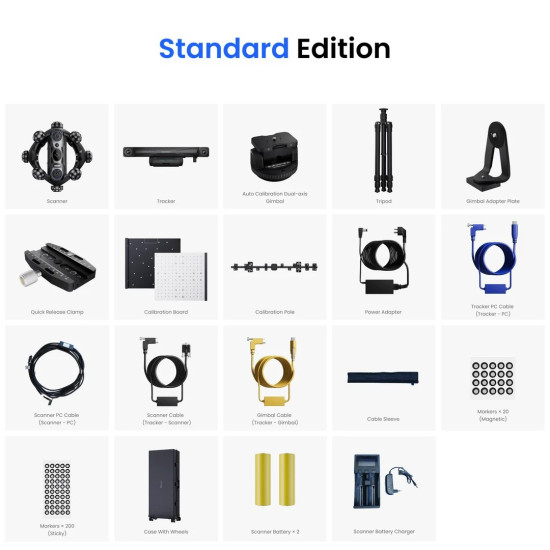

Lieferumfang der Revopoint Trackit SR Standard Edition

Der Lieferumfang der Revopoint Trackit SR Standard Edition enthält alles, was für den Start des Systems und die Arbeit in den Hauptmodi des 3D-Scannens erforderlich ist. Das Set ist sowohl für das optische Tracking ohne Marker als auch für separate Scanszenarien mit Markern ausgelegt.

1. Scanner. Haupt-Handmodul zum Scannen der Objektgeometrie in Lasermodi.
2. Tracker. Modul zur optischen Bestimmung der räumlichen Position des Scanners.
3. Auto Calibration Dual-axis Gimbal. Komponente für automatisierte Kalibrierungsverfahren.
4. Stativ. Stativ zur Positionierung der Ausrüstung in der Arbeitsposition.
5. Gimbal Adapter Plate. Adapterplatte für den zweiachsigen Kalibrierungsmechanismus.
6. Quick Release Clamp. Schnellspannklemme zur Montage von Komponenten.
7. Kalibrierungsplatte. Kalibrierungstafel des Systems.
8. Kalibrierungsstange. Kalibrierungskomponente für Trackit SR-Verfahren.
9. Netzadapter. Netzadapter für die Ausrüstung.
10. Tracker-PC-Kabel (Tracker – PC). Kabel zur kabelgebundenen Verbindung des Trackers mit dem Computer.
11. Scanner-PC-Kabel. Kabel zur kabelgebundenen Verbindung des Scanners mit dem Computer.
12. Scanner-Kabel. Kabel zur Verbindung von Scanner und Tracker.
13. Gimbal-Kabel. Kabel zwischen Tracker und zweiachsigem Kalibrierungsmechanismus.
14. Kabelhülle. Hülle zur Organisation und zum Schutz der Kabel.
15. Marker × 20 (Magnetisch). Zwanzig magnetische Marker für entsprechende Scanschemata.
16. Marker × 200. Zweihundert klebende Marker für Marker Scan und andere Szenarien mit Referenzpunkten.
17. Koffer mit Rädern. Koffer mit Rädern zum Transport der Ausrüstung und Zubehörteile.
18. Scanner-Akku × 2. Zwei Akkus zur autonomen Stromversorgung des Scanners.
19. Ladegerät für Scanner-Akkus. Ladegerät für die Scanner-Akkus.

Technische Spezifikationen

Trackit SR 3D Scanner

Tracker

Wie man mit Trackit SR beginnt

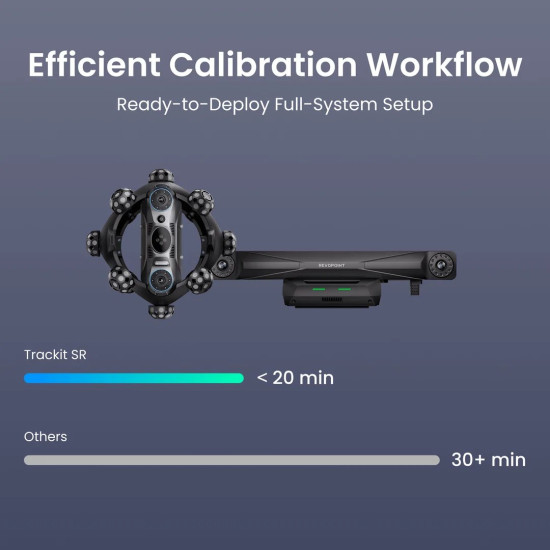

Vor dem Scannen muss der entsprechende Arbeitsmodus ausgewählt, die gegenseitige Position der Hauptmodule überprüft und festgestellt werden, ob Marker benötigt werden. Die Hauptoperationen des Scannens und der Kalibrierung werden über Revo Track durchgeführt. Im Video können die Hauptschritte zur Vorbereitung von Trackit SR für das 3D-Scannen betrachtet werden.

Praktische Empfehlungen

• Kontrollieren Sie die Position des Trackers. Im Tracking Mode muss der Scanner im optischen Tracking-Bereich bleiben, und die Arbeitsdistanz des Trackers sollte zwischen 800–2500 mm liegen.
• Bereiten Sie Marker für den Standalone Marker Scan Mode vor. In diesem Modus sind sie für die korrekte Ausrichtung der gescannten Daten erforderlich.
• Verwenden Sie gemeinsame Referenzpunkte beim Umstellen des Trackers. Bei Mehrpositionsscans können Marker als globale Koordinaten zur Datenabgleichung dienen.
• Kontrollieren Sie den Akku des Scanners. Die angegebene Betriebsdauer beträgt bis zu 2,5 Stunden, und die Standard Edition enthält zwei Akkus und ein Ladegerät.
