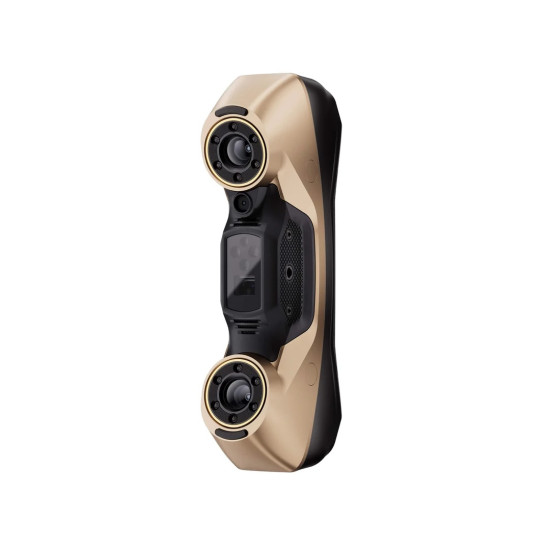

3D-Scanner Revopoint MetroY Ultra Standard Edition

Hybrides 3D-Scannen mit Revopoint MetroY Ultra

Revopoint MetroY Ultra Standard Edition ist ein professioneller 3D-Scanner für das manuelle und stationäre Digitalisieren von Teilen. Das Modell kombiniert Multi-line Blue Laser und Full-field Blue Structured Light Technologien und eignet sich daher für Geometriekontrolle, Reverse Engineering, Teilewiederherstellung, CAD-Modellierung und die Vorbereitung von Modellen für den 3D-Druck.

Wesentliche Vorteile von MetroY Ultra

• Präzise Wiedergabe der Geometrie von Teilen. Die Single-frame Genauigkeit beträgt bis zu 0,015 mm und die Single-frame Präzision bis zu 0,01 mm, was die Genauigkeit und Wiederholbarkeit der Messungen eines einzelnen Rahmens bestimmt.
• Flexibles Scannen von Objekten unterschiedlicher Komplexität. MetroY Ultra unterstützt fünf Modi für große Flächen, kleine Details, tiefe Löcher und automatisierte Aufnahmen.
• Schnelles Digitalisieren komplexer Oberflächen. Im Modus Full-field Structured Light erreicht die Datenerfassungsrate bis zu 7.000.000 Punkte/s.

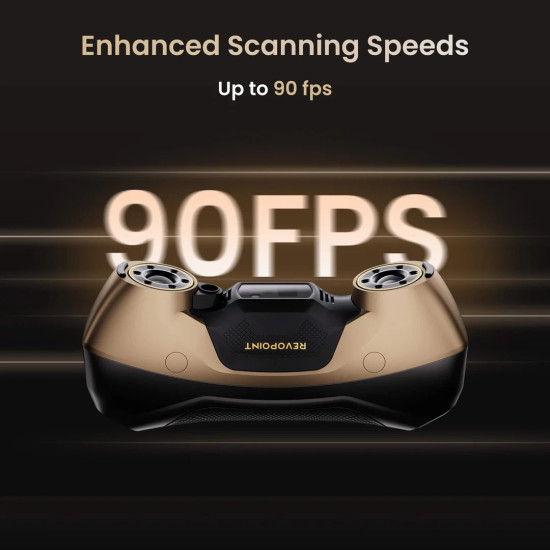

• Sanftes Erfassen der Geometrie während der Bewegung. Die Scangeschwindigkeit beträgt bis zu 90 Bilder/s bei Verwendung einer kompatiblen NVIDIA-Grafikkarte.
• Stabiles Positionieren während des Scannens. Es stehen drei Tracking-Methoden zur Verfügung: Marker Tracking, Global Marker Tracking und Feature Tracking.
• Automatisiertes Scannen aus verschiedenen Winkeln. Der Dual-axis Turntable dreht das Objekt um 360° und ändert den Neigungswinkel, um schwer zugängliche Bereiche zu erfassen.

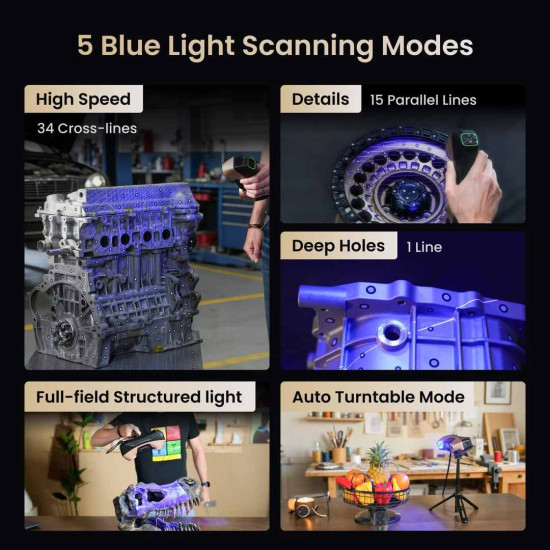

Fünf Scanmodi von MetroY Ultra

• 34 gekreuzte blaue Laserlinien. Sie bieten bis zu 3.000.000 Punkte/s und eignen sich für das schnelle Scannen von komplexen, dunklen und mäßig reflektierenden Oberflächen.
• 15 parallele blaue Laserlinien. Optimiert für kleine Details, Ecken, Kanten und dünne Elemente.
• Deep Hole Single Line. Eine Laserlinie wird für enge Löcher, Schlitze und tiefe Vertiefungen verwendet.
• Full-field Structured Light. 62 Linien strukturierten Lichts bieten bis zu 7.000.000 Punkte/s und unterstützen Feature Tracking ohne Marker.
• Auto Turntable Mode. Automatisiert das Scannen kleiner Teile auf einem zweiachsigen Drehtisch.

Genauigkeit, Geschwindigkeit und Arbeitsbereich

MetroY Ultra bietet Single-frame Genauigkeit bis zu 0,015 mm, Single-frame Präzision bis zu 0,01 mm und eine Fused Point Distance bis zu 0,05 mm. Die volumetrische Genauigkeit beträgt 0,015 mm + 0,04 mm × L, wobei L die Länge des Objekts in Metern ist. Die maximale Scangeschwindigkeit erreicht 90 Bilder/s mit einer kompatiblen NVIDIA GPU oder 60 Bilder/s bei der Verarbeitung über die CPU.Der Arbeitsabstand beträgt 200–400 mm und das Feld eines einzelnen Rahmens variiert von 152 × 138 bis 332 × 276 mm. Der Scanner ist für Objekte von 10 × 10 × 10 mm bis 2 × 2 × 2 m ausgelegt.

Oberflächenscannen und Tracking

Blaue Lasermodi ermöglichen die Arbeit mit dunklen Kunststoff- und lackierten Metallteilen. Für transparente, spiegelnde und stark glänzende Oberflächen wird die Verwendung eines Mattierungssprays empfohlen. Der Multi-line Laser Mode unterstützt die Arbeit bei einer Beleuchtungsstärke von bis zu 100.000 Lux und kann daher auf offenen Flächen eingesetzt werden.Für die Positionierung werden Marker Tracking, Global Marker Tracking und Feature Tracking verwendet. Global Marker Tracking reduziert die Fehlerakkumulation beim Scannen großer Teile, während Feature Tracking die Orientierung an der natürlichen Geometrie des Objekts ohne Marker ermöglicht.

Automatisches Scannen und Revo Metro

Dual-axis Turntable dreht das Objekt um 360° und ändert den Neigungswinkel, um Unterschnitte, innere Wände und untere Bereiche ohne manuelles Umdrehen zu erfassen. Wi-Fi 6 ermöglicht die drahtlose Datenübertragung zum Computer.Die Software Revo Metro führt das Zusammenfügen von Frames, das Entfernen von Rauschen, das Zusammenführen von Scans und den Aufbau von Polygonmodellen durch. Der Export wird in den Formaten PLY, OBJ, ASC, STL, 3MF, GLTF und FBX für 3D-Druck, CAD und Reverse Engineering unterstützt.

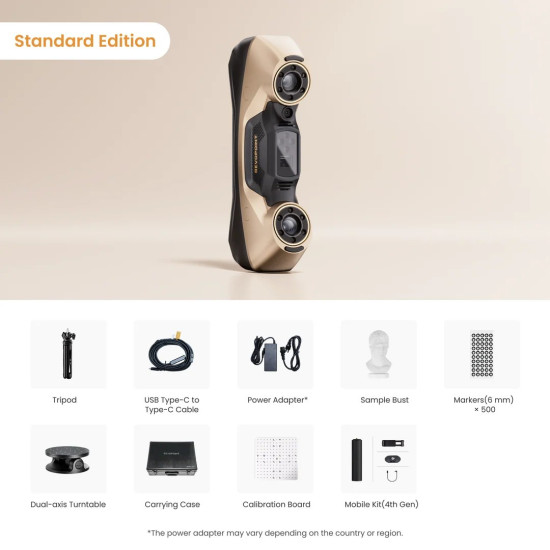

Lieferumfang der Revopoint MetroY Ultra Standard Edition

1. MetroY Ultra 3D Scanner. Hauptoptik-Lasermodul zur Erfassung von 3D-Daten.
2. Stativ. Wird für die stationäre Installation des Scanners verwendet.
3. USB Type-C zu USB Type-C Kabel. Zum Anschluss an den Computer und zur Datenübertragung.
4. Netzadapter. Versorgt den Scanner mit Strom.
5. Testbüste. Wird zur Überprüfung der Einstellungen und für Testscans verwendet.
6. Reflektierende Marker D6 mm – 500 Stück. Für das Marker-Tracking.
7. Dual-axis Turntable. Dreht und neigt das Objekt automatisch.
8. Schutzkoffer. Zur Aufbewahrung und zum Transport des Sets.
9. Kalibrierungstafel. Für die Benutzerkalibrierung.
10. Mobile Kit 4th Gen. Set für mobile und autonome Arbeit.

Wie man mit MetroY Ultra beginnt

1. Installieren Sie die Revo Metro Software.
2. Schließen Sie den Scanner über USB Type-C oder Wi-Fi 6 an.
3. Führen Sie die Kalibrierung mit der Kalibrierungstafel durch.
4. Platzieren Sie das Objekt auf der Arbeitsfläche oder dem Dual-axis Turntable.
5. Installieren Sie bei Bedarf reflektierende Marker.
6. Wählen Sie den passenden Scanmodus.
7. Halten Sie den Arbeitsabstand von 200–400 mm ein.
8. Bearbeiten Sie die Punktwolke und exportieren Sie das Modell im gewünschten Format.

Technische Daten von Revopoint MetroY Ultra

Computeranforderungen

Für Windows wird mindestens ein Intel Core i7 der 13. Generation oder AMD Ryzen 7 5800, 32 GB RAM und NVIDIA GeForce RTX 3060 empfohlen. Für macOS wird ein Apple Silicon M1 Pro oder neuer und mindestens 32 GB RAM benötigt.

Praktische Empfehlungen

• Verwenden Sie 34 Cross Laser Lines für die schnelle Erfassung der allgemeinen Geometrie.
• Wechseln Sie zu 15 Parallel Laser Lines für Fasen, kleine Löcher und dünne Elemente.
• Verwenden Sie Deep Hole Single Line für tiefe Schlitze und Löcher.
• Führen Sie vor wichtigen Messungen eine Kalibrierung durch und verwenden Sie Mattierungsspray für transparente und spiegelnde Oberflächen.

Bestellen Sie Revopoint MetroY Ultra Standard Edition

Bestellen Sie die Revopoint MetroY Ultra Standard Edition, wenn Sie einen professionellen 3D-Scanner für Geometriekontrolle, Reverse Engineering, CAD-Modellierung und Prototyping benötigen. Das Set eignet sich für Konstruktionsbüros, Servicewerkstätten und Produktionslabore.
