Laser-3D-Scannen von Teilen mit dem Revopoint MetroX

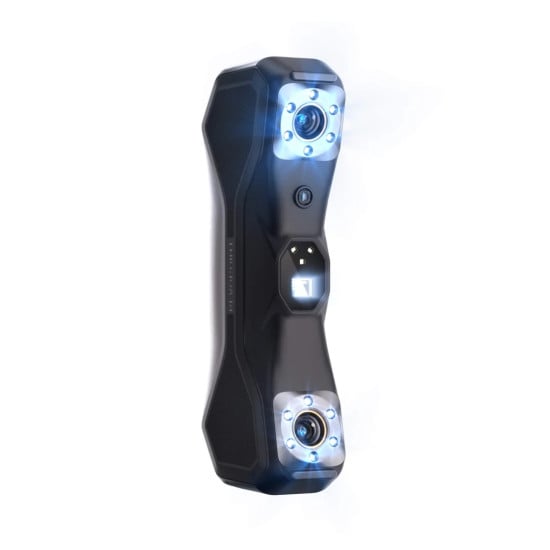

Revopoint MetroX Advanced Edition — ein handgeführter und stationärer 3D-Scanner zur Digitalisierung kleiner und mittlerer Teile. Er arbeitet mit einem mehrzeiligen blauen Laser und vollflächigem strukturiertem blauen Licht, sodass der Modus je nach Geometrie und Oberfläche des Objekts gewählt werden kann. Für den MetroX werden Genauigkeiten von bis zu 0,02 mm, Präzisionen von bis zu 0,01 mm und Geschwindigkeiten von bis zu 800.000 Punkten/s im mehrzeiligen Lasermodus angegeben.
Vorteile des Revopoint MetroX
- Präzise Wiedergabe der Geometrie. Messgenauigkeit bis zu 0,02 mm, was bedeutet, dass die erhaltenen Daten der tatsächlichen Form des Objekts sehr nahe kommen.
- Hohe Wiederholgenauigkeit der Messungen. Der Fehler bei wiederholten Messungen beträgt bis zu 0,01 mm unter gleichen Bedingungen und Position des Objekts.
- Schnelles Scannen von flachen, dunklen und glänzenden Oberflächen. 14 blaue kreuzende Laserlinien ermöglichen eine schnelle Datenerfassung von solchen Bereichen.
- Detaillierte Wiedergabe komplexer Geometrien. 7 parallele Laserlinien eignen sich zum Scannen kleiner Elemente, Kanten und komplexer Bereiche von Teilen.
- Scannen ohne Marker. 62 Linien strukturierten blauen Lichts ermöglichen das Scannen von Teilen mit ausreichend geometrischen Merkmalen ohne Marker.
- Hohe Datenerfassungsrate. Im Modus des vollflächigen strukturierten Lichts beträgt die Geschwindigkeit bis zu 7.000.000 Punkte/s, im mehrzeiligen Lasermodus bis zu 800.000 Punkte/s.
- Drei Positionierungsmethoden. Der Scanner kann die Position des Objekts anhand seiner geometrischen Merkmale, Marker oder eines globalen Markierungsfelds bestimmen.
Scannen von Teilen und komplexer Geometrie
Revopoint MetroX ist auf die präzise Digitalisierung kleiner und mittlerer Teile mit unterschiedlicher Geometrie ausgerichtet. Der Scanner ermöglicht die Arbeit sowohl mit einfachen Oberflächen als auch mit Kanten, Vertiefungen, Übergängen und kleinen konstruktiven Elementen.Für verschiedene Aufgaben stehen mehrere Scanmodi zur Verfügung. Der mehrzeilige blaue Laser eignet sich gut für die detaillierte Erfassung komplexer Geometrien, während das vollflächige strukturierte Licht für die schnelle Erfassung der Form eines Objekts geeignet ist. Dies ermöglicht die Anpassung des Scanprozesses an das spezifische Teil, ohne die Ausrüstung zu wechseln. Der MetroX kann zur Erstellung digitaler Kopien von Teilen, zur Vorbereitung von Modellen für das Reverse Engineering, zur Geometriekontrolle und zur weiteren Arbeit in CAD-Systemen verwendet werden.
Arbeiten mit Oberflächen und Positionierung
Im mehrzeiligen Lasermodus kann MetroX mit dunklen und glänzenden Oberflächen ohne vorheriges Auftragen von Scanspray arbeiten. Für transparente, spiegelnde und stark reflektierende Materialien empfiehlt der Hersteller die Verwendung von Spray für eine stabilere Oberflächenerfassung.Für die Verfolgung der Position des Teils werden Feature, Marker und Global Marker Tracking unterstützt. Wenn das Objekt über ausreichend ausgeprägte geometrische Merkmale verfügt, kann im Modus des strukturierten Lichts ohne Marker gescannt werden.Im Lieferumfang der Advanced Edition sind Markierungsblöcke enthalten, die die Arbeit mit Teilen erleichtern, deren Oberfläche nicht genügend charakteristische Punkte für eine stabile Positionierung aufweist. Sie helfen, schnell ein Markierungsfeld zu erstellen, ohne eine große Anzahl einzelner Marker direkt auf das Teil aufbringen zu müssen.

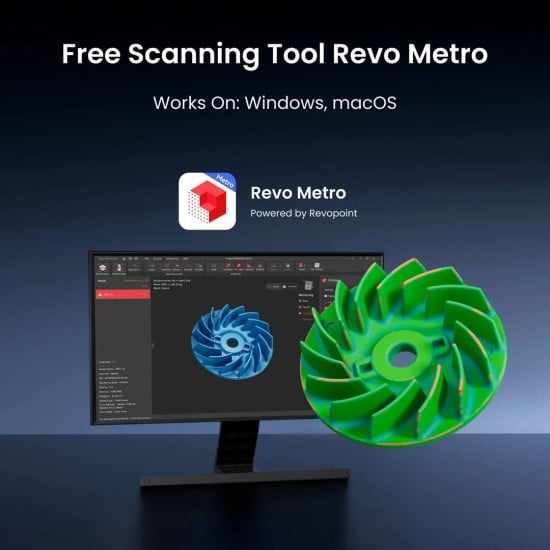

Verarbeitung von Scans mit Revopoint MetroX in Revo Metro
Zur Steuerung des 3D-Scanners Revopoint MetroX und zur Verarbeitung der erfassten Daten wird die Software Revo Metro verwendet. Darin können Punktwolken bereinigt, einzelne Scans zusammengeführt, Polygonnetze erstellt und fertige 3D-Modelle bearbeitet werden.Das Programm ermöglicht eine konsistente Arbeit mit den MetroX-Daten — vom Erhalt des Scans des Teils bis zur Vorbereitung des digitalen Modells für die weitere Verwendung. Nach der Verarbeitung kann das Ergebnis für die Arbeit in CAD-Systemen, 3D-Modellierung, Reverse Engineering oder zur Vorbereitung des Modells für die Produktion exportiert werden.
Wie man mit dem Revopoint MetroX beginnt
Um ein qualitativ hochwertiges Scanergebnis zu erzielen, sollte die Arbeit mit dem Revopoint MetroX schrittweise erfolgen — von der Vorbereitung des Teils und der Auswahl des Modus bis zur Verarbeitung und dem Export des fertigen 3D-Modells.
- Bereiten Sie das Teil vor. Reinigen Sie die Oberfläche und bestimmen Sie, ob Marker oder Scanspray benötigt werden.
- Wählen Sie den Modus. Orientieren Sie sich an der Form des Teils und den Eigenschaften seiner Oberfläche.
- Bereiten Sie die Positionierung vor. Bringen Sie bei Bedarf Marker an oder installieren Sie Markierungsblöcke.
- Schließen Sie den Scanner an. Verbinden Sie den MetroX über USB Type-C mit dem Computer.
- Starten Sie Revo Metro. Wählen Sie den gewünschten Modus und die Verfolgungsmethode.
- Führen Sie das Scannen durch. Halten Sie den Arbeitsabstand zwischen 200–400 mm ein.
- Verarbeiten Sie die erfassten Daten. Erstellen Sie eine Punktwolke, formen Sie ein Netz und bearbeiten Sie das Modell bei Bedarf.
- Exportieren Sie das Ergebnis. Wählen Sie das geeignete Format für die weitere Arbeit mit dem 3D-Modell.

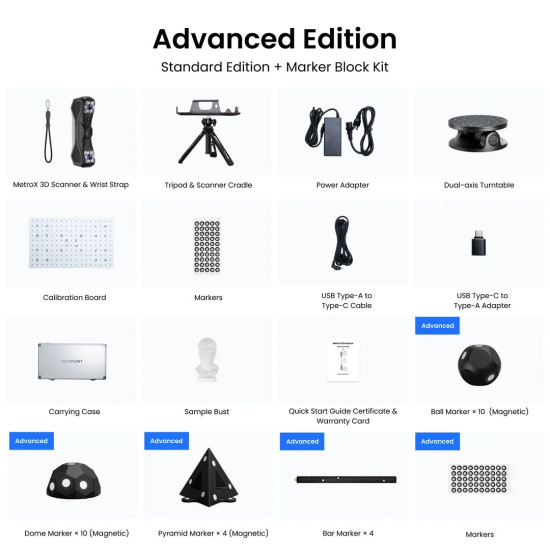

Was im Lieferumfang des Revopoint MetroX Advanced Edition enthalten ist
Die Advanced Edition enthält alle Komponenten des Standardpakets und ein zusätzliches Set von Markierungsblöcken. Sie ist für die schnelle Erstellung eines Markierungsfelds beim Scannen von Teilen mit unzureichenden geometrischen Merkmalen vorgesehen.
- 3D-Scanner mit Handgelenkschlaufe. Hauptmodul für Laser- und strukturiertes Licht-3D-Scannen.
- Stativ und Scannerhalterung. Für die stationäre Installation beim stationären Scannen vorgesehen.
- Netzadapter. Versorgt den Scanner während des Betriebs mit Strom.
- Zweiachsiger Drehtisch. Wird zum automatischen Drehen des Objekts beim stationären Scannen verwendet.
- Kalibrierplatte. Wird zur Kalibrierung des optischen Systems verwendet.
- Reflektierende Marker 6 mm — 500 Stück. Werden als Referenzpunkte für die Markierungspositionierung verwendet.
- USB Type-A — USB Type-C Kabel. Zum Anschluss des Scanners vorgesehen.
- USB Type-C — USB Type-A Adapter. Ermöglicht den Anschluss des Kabels an den entsprechenden Port.
- Schutzkoffer. Zum Aufbewahren und Transportieren des Scanners und Zubehörs vorgesehen.
- Testbüste. Wird für Testscans und zur Überprüfung der Gerätefunktion verwendet.
- Kurzhandbuch, Zertifikat und Garantiekarte. Enthalten Informationen für den Einstieg und Garantieinformationen.
- Magnetische sphärische Markierungsblöcke — 10 Stück. Zur schnellen Erstellung von Markierungspunkten auf der Oberfläche oder um das Teil herum vorgesehen.
- Magnetische kuppelförmige Markierungsblöcke — 10 Stück. Werden zur Bildung eines Markierungsfelds verwendet.
- Magnetische pyramidenförmige Markierungsblöcke — 4 Stück. Zur Platzierung von Markern während des Scannens vorgesehen.
- Markierungsblöcke in Form von Leisten — 4 Stück. Werden zur Erstellung zusätzlicher Referenzpunkte verwendet.
Technische Spezifikationen des Revopoint MetroX
Scaneigenschaften
| Eigenschaft | Wert |
| Scantyp | Handgeführt und stationär |
| Technologie | Mehrzeiliges Laserscannen und vollflächiges strukturiertes Licht |
| Objektgröße | Klein und mittel |
| Single-frame Präzision | Bis zu 0,01 mm |
| Single-frame Genauigkeit | Bis zu 0,02 mm |
| Volumetrische Genauigkeit | 0,025 mm + 0,05 mm × L (m) |
| Verschmolzene Punktabstand | Bis zu 0,05 mm |
| Arbeitsabstand | 200–400 mm |
| Bereich eines Einzelbildes bei 200 mm | 160 × 70 mm |
| Bereich eines Einzelbildes bei 400 mm | 320 × 215 mm |
| Sichtwinkel H × V | 43 × 33° |
| Minimales Scanvolumen | 10 × 10 × 10 mm |
| Maximales Scanvolumen | 1 × 1 × 1 m |
| Geschwindigkeit des mehrzeiligen blauen Lasers | Bis zu 800.000 Punkte/s |
| Geschwindigkeit des vollflächigen blauen Lichts | Bis zu 7.000.000 Punkte/s |
| Kreuzende Laserlinien | 14 |
| Parallele Laserlinien | 7 |
| Strukturiertes Licht | 62 Linien |
| RGB-Kamera | 2 MP |
| Farbiges Scannen | Nur im Auto Turntable Modus |
| Positionierung | Feature, Marker, Global Marker |
| Beleuchtung | 12 blaue LEDs |
| Laserklasse | 2M |
System- und Betriebseigenschaften
| Eigenschaft | Wert |
| Prozessor | 4-Kern ARM, 2,0 GHz |
| Berechnung | Tiefenberechnung |
| Tasten | 4 |
| Anschluss | USB Type-C |
| Stromversorgung | DC 12 V, 3 A |
| Betriebssysteme | Windows 10/11 64-bit, macOS 11.0 oder neuer |
| Exportformate | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Benutzerkalibrierung | Ja |
| Unterstützte Zubehörteile | Zweiachsiger Drehtisch, Markierungsblock-Set |
| Arbeiten im Freien | Nein |
| Nettogewicht | 0,508 kg |
| Nettoabmessungen | 209 × 88 × 44 mm |
Praktische Empfehlungen für die Arbeit mit dem Revopoint MetroX
- Für flache, dunkle und glänzende Oberflächen. Versuchen Sie den Modus mit kreuzenden Laserlinien — der Hersteller gibt an, dass für solche Oberflächen kein Spray benötigt wird.
- Für Kanten und kleine Elemente. Wählen Sie den Modus mit parallelen Laserlinien, der für komplexere Geometrien vorgesehen ist.
- Für Teile mit ausgeprägter Geometrie. Vollflächiges strukturiertes Licht kann ohne Marker arbeiten.
- Für Oberflächen mit wenigen geometrischen Merkmalen. Verwenden Sie Marker und Markierungsblöcke aus dem Advanced Edition Set.
- Für transparente und spiegelnde Oberflächen. Verwenden Sie vor dem Scannen das Scanspray gemäß den Empfehlungen von Revopoint.
- Während der Arbeit. Kontrollieren Sie den Abstand zum Teil innerhalb von 200–400 mm, da dieser den Bereich eines Einzelbildes beeinflusst.
Bestellen Sie den 3D-Scanner Revopoint MetroX Advanced Edition
Die Revopoint MetroX Advanced Edition eignet sich zur Digitalisierung von Teilen, für das Reverse Engineering, die Geometriekontrolle und die Vorbereitung von 3D-Modellen für die weitere Arbeit. Bestellen Sie den 3D-Scanner Revopoint MetroX Advanced Edition und erhalten Sie eine Beratung zu den Eigenschaften, dem Lieferumfang und der Lieferung.
