Hochpräziser 3D-Scanner mit blauem Laser zum Scannen von Bauteilen

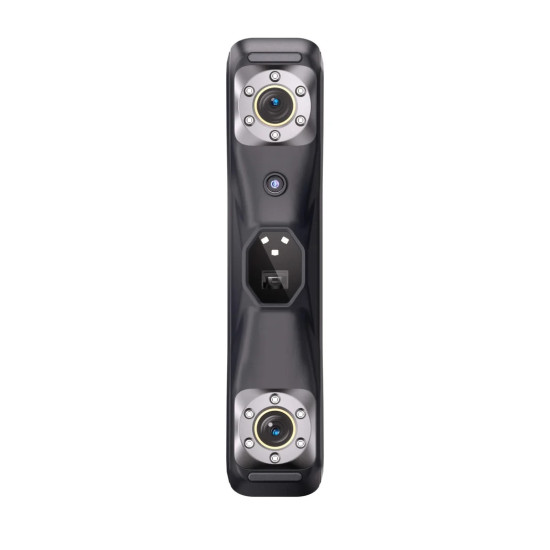

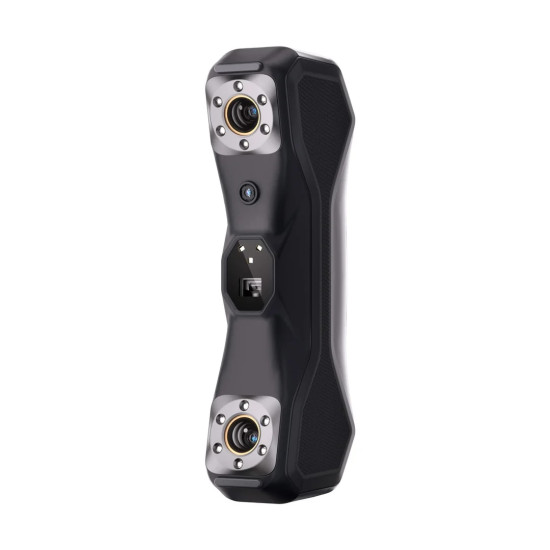

Revopoint MetroX Pro Standard Edition ist ein 3D-Scanner zur Erfassung räumlicher Daten von kleinen und mittleren Objekten. Das Modell arbeitet auf Basis von Mehrlinien-Laserscanning und Vollfeld-strukturiertem Licht. Diese Kombination ermöglicht die Anwendung verschiedener Modi zur Digitalisierung von Bauteilen, Geometriekontrolle und Reverse Engineering.
Wesentliche Vorteile von Revopoint MetroX Pro
- Präzise Wiedergabe der Geometrie des Bauteils. Single-frame Accuracy charakterisiert die Nähe der erhaltenen Messung zum tatsächlichen Wert und beträgt für den MetroX Pro bis zu 0,02 mm.
- Hohe Wiederholbarkeit der Messungen. Single-frame Precision zeigt, wie stabil wiederholte Messungen unter gleichen Bedingungen sind, und beträgt bis zu 0,01 mm.
- Schnelle Datenerfassung. Eine hohe Punktaufnahmegeschwindigkeit verkürzt die Scanzeit und die Erstellung des 3D-Modells. Im Mehrlinien-Lasermodus erreicht sie 2.000.000 Punkte/s, im Vollfeld-strukturierten Lichtmodus bis zu 7.000.000 Punkte/s.
- Effizientes Scannen unterschiedlicher Geometrien. MetroX Pro verwendet 30 kreuzende Laserlinien zur schnellen Oberflächenerfassung und 15 parallele Linien für das detaillierte Scannen kleiner Elemente und komplexer Bereiche.
- Hand- und Tischscannen. MetroX Pro unterstützt zwei Betriebsformate, die es ermöglichen, den Scanner um das Objekt herum zu bewegen oder ihn stationär mit den entsprechenden Zubehörteilen zu verwenden.
- Arbeiten mit kleinen und mittleren Objekten. MetroX Pro ist für die Digitalisierung von Bauteilen dieser Größe ausgelegt und eignet sich für Aufgaben, bei denen die detaillierte Wiedergabe von Form und konstruktiven Elementen wichtig ist.
Mehrlinien-Laserscanning-Technologie

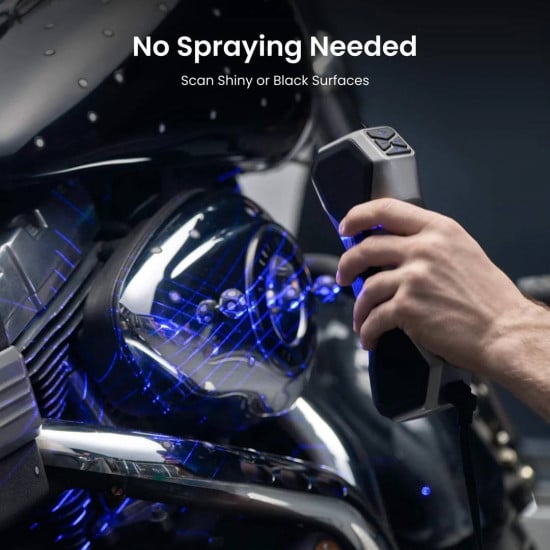

Der Mehrlinienmodus verwendet blaues Laserlicht zur Erfassung der Geometrie des Objekts. MetroX Pro verfügt über 30 kreuzende und 15 parallele Laserlinien, was ihn vom MetroX mit 14 kreuzenden und 7 parallelen Linien unterscheidet. Die maximale Datenerfassungsgeschwindigkeit in diesem Modus beträgt 2.000.000 Punkte/s. Die Lasermethode eignet sich für Bauteile, bei denen genaue räumliche Oberflächendaten erforderlich sind. Der Hersteller positioniert die Technologie direkt für die Arbeit mit kleinen und mittleren Objekten.

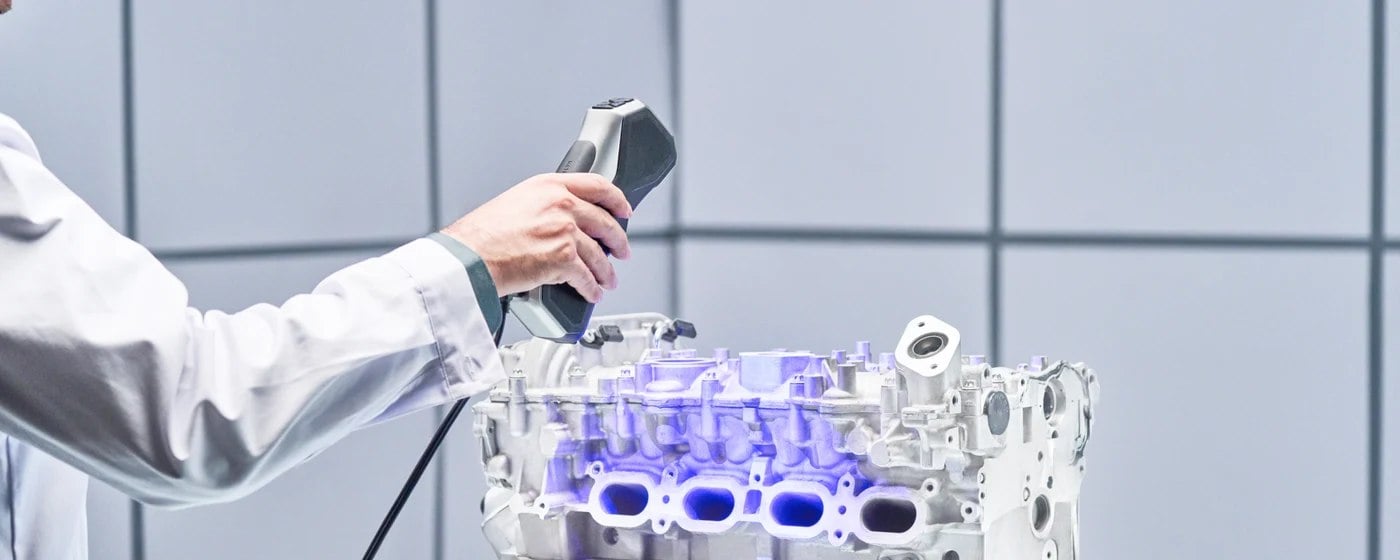

Vollfeld-strukturiertes Licht
Im Modus Full-field Structured Light erfasst der Scanner Daten aus dem gesamten Erfassungsfeld und nicht nur von einzelnen Laserlinien. Dieser Modus gehört zum Technologie-Set von MetroX Pro zusammen mit dem Mehrlinienlaser. Die Erfassungsgeschwindigkeit im Vollfeld-strukturierten Lichtmodus erreicht 7.000.000 Punkte/s. MetroX Pro unterstützt auch Auto Turntable für die automatisierte Arbeit mit einem Drehtisch.
Genauigkeit und Detaillierung von 3D-Daten
Der Hersteller unterscheidet zwischen Single-frame Precision, Single-frame Accuracy und Volumetric Accuracy, daher sollten diese Parameter nicht als dasselbe interpretiert werden. Für den MetroX Pro beträgt die Single-frame Precision bis zu 0,01 mm und die Single-frame Accuracy bis zu 0,02 mm. Die Volumetric Accuracy wird durch eine separate Formel bestimmt: bis zu 0,02 mm + 0,04 mm × L (m), wobei L die Länge des Objekts ist. Dieser Indikator berücksichtigt die Größe des Objekts bei der Bewertung der Genauigkeit der erhaltenen Daten.

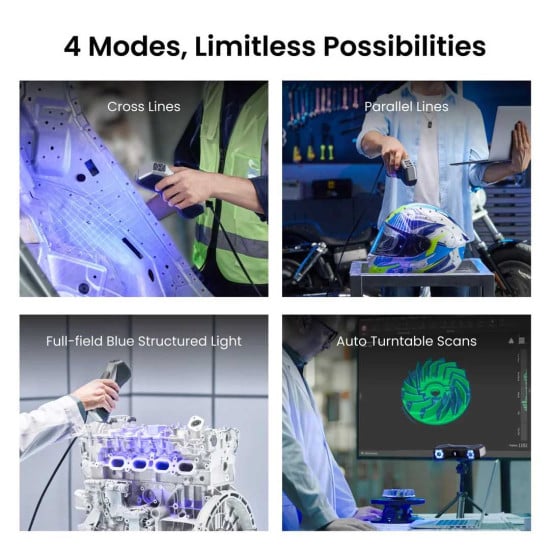

Scanmodi von Revopoint MetroX Pro
- Multi-line Laser Scan. Der Modus verwendet 30 kreuzende und 15 parallele Laserlinien. Er ist auf die Erfassung geometrischer Daten von kleinen und mittleren Bauteilen ausgelegt, und die Erfassungsgeschwindigkeit beträgt bis zu 2.000.000 Punkte/s.
- Full-field Structured Light Scan. Vollfeld-strukturiertes Licht arbeitet mit dem gesamten Erfassungsfeld und bietet eine Geschwindigkeit von bis zu 7.000.000 Punkte/s. Der Modus gehört zum Basisset der Technologien von MetroX Pro.

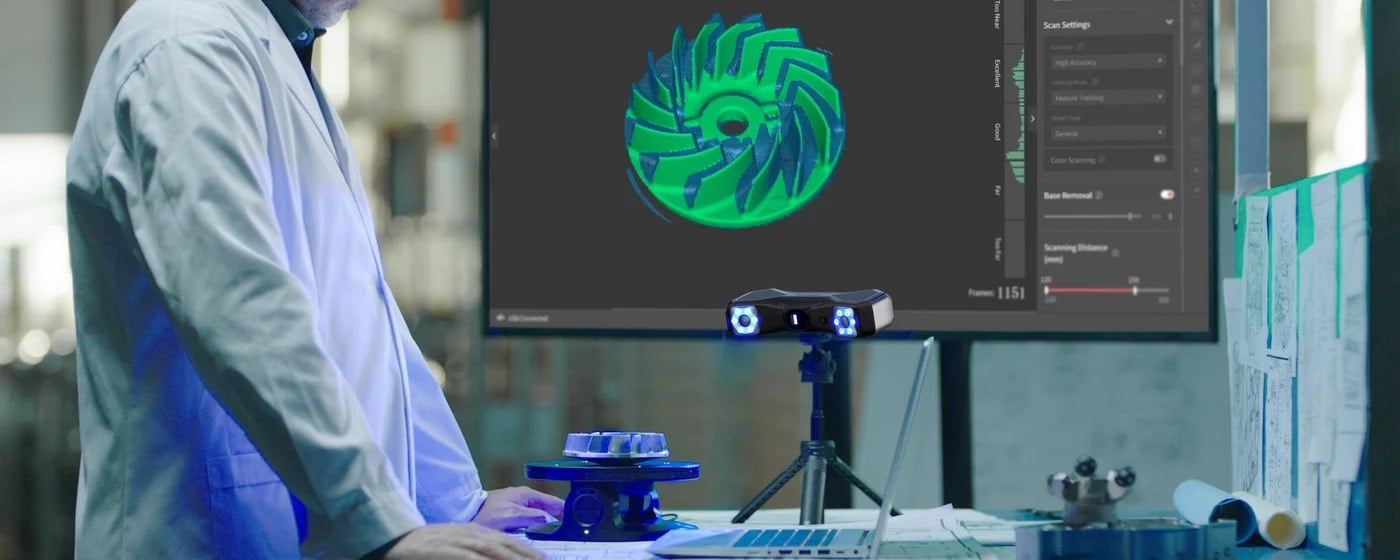

- Auto Turntable ist für das automatische Scannen eines Objekts auf einem zweiachsigen Drehtisch vorgesehen. Für die Arbeit beschreibt der Hersteller die Installation des Scanners auf einem Stativ über eine Halterung, die Verbindung mit einem PC, die Einrichtung des Dual-axis Turntable und die Auswahl von Feature Scan oder Marker Scan in Revo Scan MetroX.

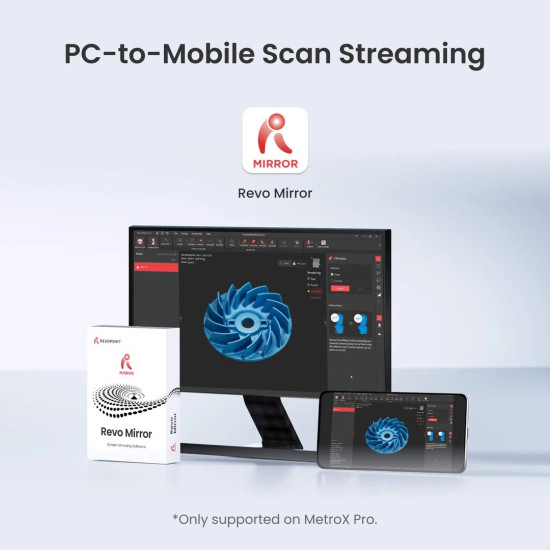

Software und PC-Anforderungen

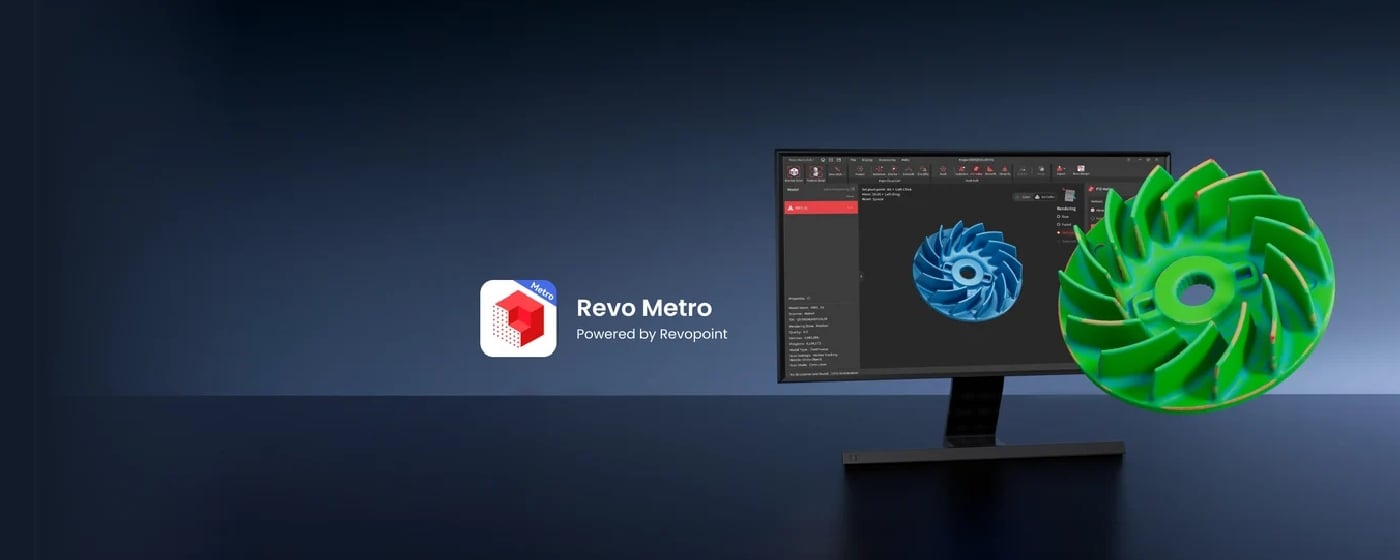

Für die Arbeit mit MetroX Pro wird Revo Scan MetroX verwendet. Der Hersteller gibt die Unterstützung der Arbeit über einen PC an, und für den Auto Turntable-Modus beschreibt er die Verbindung mit dem Computer und die Steuerung über die Software. Mindestanforderungen für MetroX Pro: macOS mit M2 Pro Prozessor und 16 GB RAM; für Windows — Intel i7 der 13. Generation oder AMD Ryzen 7 5800, 32 GB RAM und NVIDIA GeForce RTX 3060 mit 8 GB Speicher. Die empfohlene Konfiguration umfasst M4 Pro oder leistungsstärkeren Prozessor und 24 GB RAM für macOS, und für Windows — Intel i9 der 12. Generation oder leistungsstärker, 64 GB RAM und NVIDIA RTX 4060 mit 8 GB oder leistungsstärkere Grafikkarte.

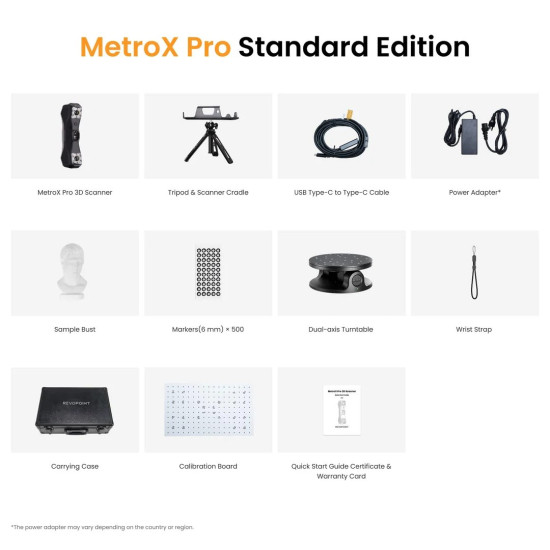

Lieferumfang der Revopoint MetroX Pro Standard Edition
Revopoint MetroX Pro Standard Edition enthält die grundlegenden Komponenten und Zubehörteile, die für das Hand- und Tisch-3D-Scannen, die Kalibrierung und die Vorbereitung der Ausrüstung für den Betrieb erforderlich sind.
- 3D-Scanner MetroX Pro mit Handgelenkband. Hauptmodul für Laser- und strukturiertes Licht-3D-Scannen.
- Stativ und Halterung für den Scanner. Werden für die stationäre Installation und Fixierung des Scanners während des Tischscannens verwendet.
- USB Type-C — USB Type-C Kabel. Dient zum Anschluss des Scanners an den Computer und zur Datenübertragung.
- Netzadapter. Versorgt den Scanner während des Betriebs mit Strom.
- Testbüste. Wird für Test-3D-Scannen und zur Überprüfung der Scannerfunktion verwendet.
- Reflektierende Marker 6 mm — 500 Stück. Werden als Referenzpunkte für die Markerpositionierung beim 3D-Scannen verwendet.
- Zweiachsiger Drehtisch. Dient zum automatischen Drehen des Objekts während des Tischscannens.
- Schutzkoffer. Wird zur Aufbewahrung und zum Transport des Scanners und Zubehörs verwendet.
- Kalibrierplatte. Wird zur Kalibrierung des optischen Systems des 3D-Scanners verwendet.
- Kurzhandbuch, Zertifikat und Garantiekarte. Enthalten Informationen für den Einstieg und den Garantieservice des Geräts.
Technische Spezifikationen der Revopoint MetroX Pro Standard Edition
Scan-Spezifikationen
| Spezifikation | Wert |
| Scan-Typ | Hand- und Tischscan |
| Technologie | Mehrlinien-Laserscanning und Vollfeld-strukturiertes Licht |
| Objektgröße | Klein und mittel |
| Single-frame Precision | Bis zu 0,01 mm |
| Single-frame Accuracy | Bis zu 0,02 mm |
| Volumetric Accuracy | 0,02 mm + 0,04 mm × L (m) |
| Fused Point Distance | Bis zu 0,05 mm |
| Arbeitsabstand | 200–400 mm |
| Einzelbildbereich bei 200 mm | 160 × 70 mm |
| Einzelbildbereich bei 400 mm | 320 × 215 mm |
| Sichtwinkel H × V | 43 × 33° |
| Minimales Scan-Volumen | 10 × 10 × 10 mm |
| Maximales Scan-Volumen | 1 × 1 × 1 m |
| Mehrlinien-Blauer Laser-Geschwindigkeit | Bis zu 2.000.000 Punkte/s |
| Vollfeld-Blaues Licht-Geschwindigkeit | Bis zu 7.000.000 Punkte/s |
| Kreuzende Laserlinien | 30 |
| Parallele Laserlinien | 15 |
| Strukturiertes Licht | 62 Linien |
| RGB-Kamera | 2 MP |
| Farbiges Scannen | Nur im Auto Turntable-Modus |
| Positionierung | Feature, Marker, Global Marker |
| Beleuchtung | 12 blaue LEDs |
| Laserklasse | 2M |
System- und Betriebsspezifikationen
| Spezifikation | Wert |
| Prozessor | 4-Kern ARM, 2,0 GHz |
| Berechnungen | Tiefenberechnung |

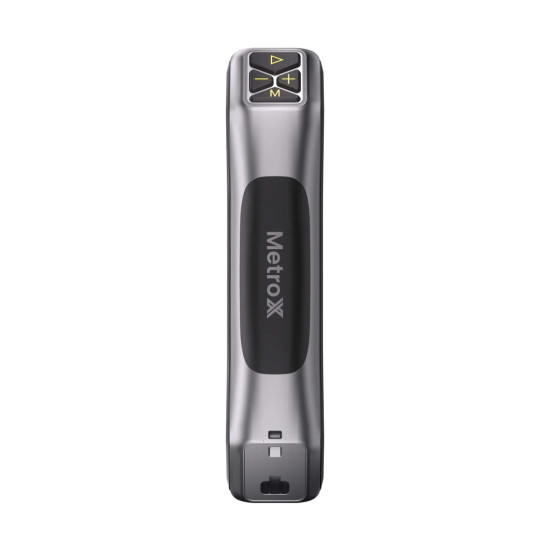

| Tasten | 4 |
| Anschluss | USB Type-C |
| Stromversorgung | DC 12 V, 3 A |
| Betriebssysteme | Windows 10/11 64-bit, macOS 11.0 oder neuer |
| Exportformate | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Benutzerkalibrierung | Ja |

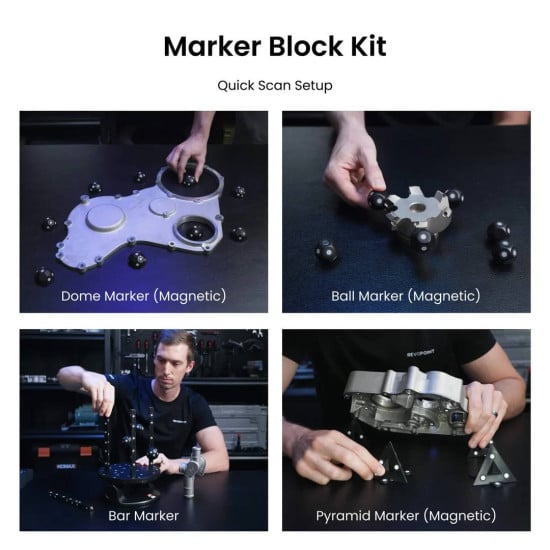

| Unterstützte Zubehörteile | Zweiachsiger Drehtisch, Markerblock-Set |
| Arbeiten im Freien | Nein |
| Nettogewicht | 0,508 kg |
| Nettogröße | 209 × 88 × 44 mm |
Praxistipps für das 3D-Scannen
- Wählen Sie den Modus entsprechend der Arbeitsart. Für die Mehrlinien-Lasermethode verwenden Sie den entsprechenden Laser Scan, und für die Vollfelderfassung das Full-field Structured Light.
- Verwenden Sie Auto Turntable zur Automatisierung der Drehung. Überprüfen Sie vor Beginn die Installation des Scanners auf der Halterung und die Verbindung des Drehtisches über Bluetooth.
- Wählen Sie den PC entsprechend den Anforderungen des Herstellers. Die Verarbeitung großer Punktmengen erfordert eine Konfiguration nicht unterhalb der für MetroX Pro angegebenen.
- Berücksichtigen Sie den Typ des Genauigkeitsindikators. Single-frame Precision, Single-frame Accuracy und Volumetric Accuracy beschreiben unterschiedliche Eigenschaften, daher sollten sie nicht durch einen einzigen Begriff ersetzt werden.
- Arbeiten Sie mit Objekten entsprechender Größe. Der Hersteller definiert MetroX Pro als Modell für kleine und mittlere Objekte.
Bestellen Sie die Revopoint MetroX Pro Standard Edition
Die Revopoint MetroX Pro Standard Edition eignet sich zur Digitalisierung kleiner und mittlerer Bauteile, zur Geometriekontrolle und für Reverse Engineering-Aufgaben, bei denen präzise räumliche Daten benötigt werden. Bestellen Sie das Modell und erhalten Sie eine Beratung zu Ausstattung, Spezifikationen und Lieferung.
