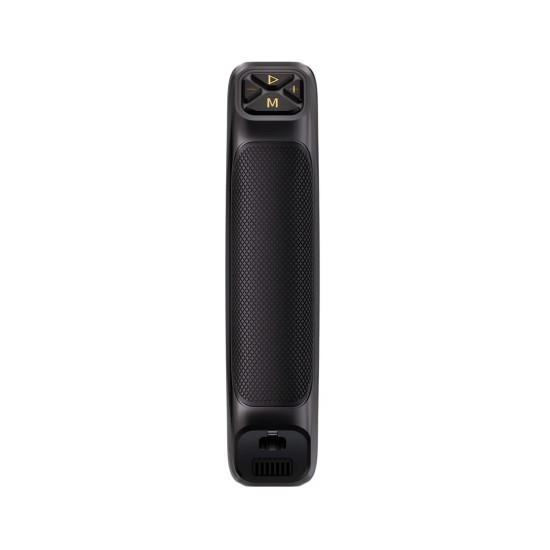

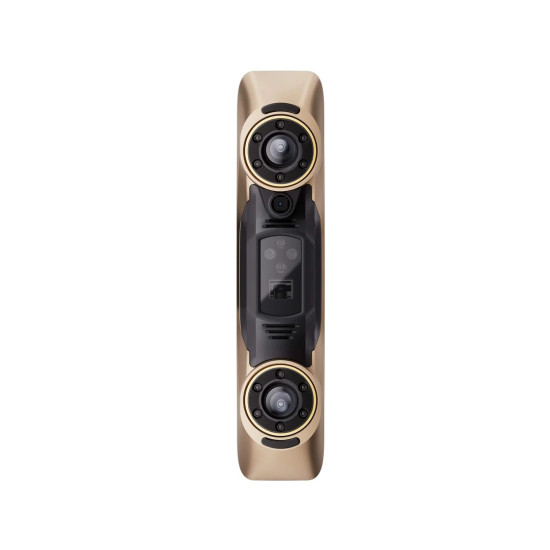

3D-Scanner Revopoint MetroY Ultra CMM Edition

Metrologischer 3D-Scanner Revopoint MetroY Ultra CMM Edition zur Qualitätskontrolle und CAD-Analyse

Revopoint MetroY Ultra CMM Edition ist ein professionelles System für manuelles und stationäres 3D-Scannen, Reverse Engineering und Geometriekontrolle von Bauteilen. Es kombiniert Multi-line Blue Laser- und Full-field Blue Structured Light-Technologien, und die CMM Edition enthält zusätzlich eine Accuracy Verification Ball Plate zur Überprüfung der Volumengenauigkeit sowie eine einjährige Lizenz für Revo Measure zur Messung, GD&T-Analyse und zum Vergleich des 3D-Scans mit dem CAD-Modell.

Vorteile der MetroY Ultra CMM Edition

• Präzise Reproduktion der Geometrie von Bauteilen. Die Single-frame Accuracy beträgt bis zu 0,015 mm und die Single-frame Precision bis zu 0,01 mm.
• Flexibles Scannen von Objekten unterschiedlicher Komplexität. MetroY Ultra unterstützt fünf Modi für große Flächen, kleine Details, tiefe Löcher und automatisierte Aufnahmen.
• Schnelle Digitalisierung komplexer Oberflächen. Im Full-field Structured Light-Modus erreicht die Datenerfassungsrate bis zu 7.000.000 Punkte/s.

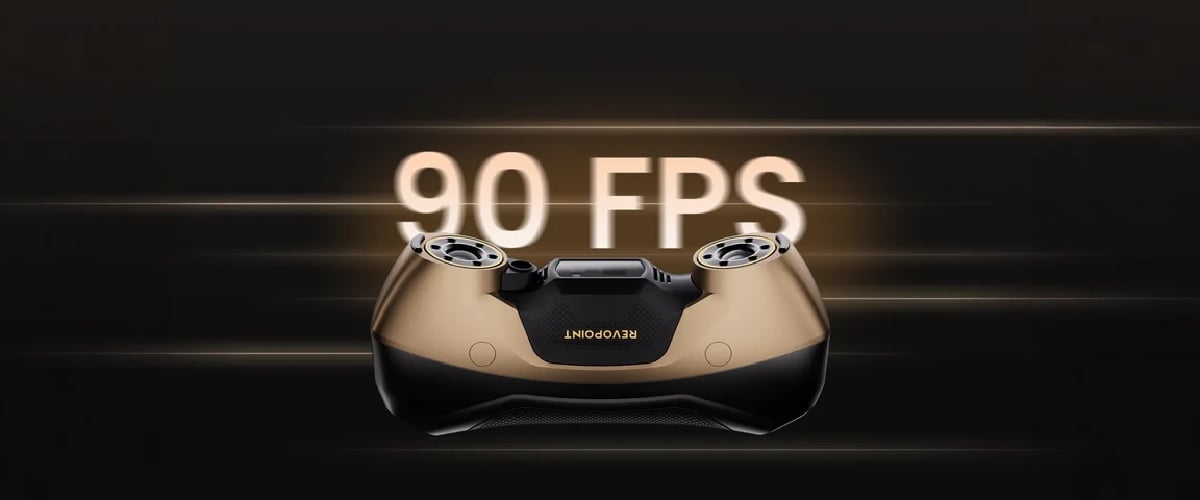

• Sanfte Erfassung der Geometrie während der Bewegung. Die Scanrate beträgt bis zu 90 Frames/s bei Verwendung einer kompatiblen NVIDIA-Grafikkarte.
• Genauigkeitsprüfung vor den Messungen. Die Accuracy Verification Ball Plate ermöglicht die Kontrolle der Volumengenauigkeit des Systems direkt am Arbeitsplatz.
• Metrologische Analyse fertiger Teile. Revo Measure unterstützt CAD-to-scan-Vergleiche, 3-2-1-Ausrichtung, GD&T und die Erstellung von Messberichten.

Fünf Scanmodi des MetroY Ultra

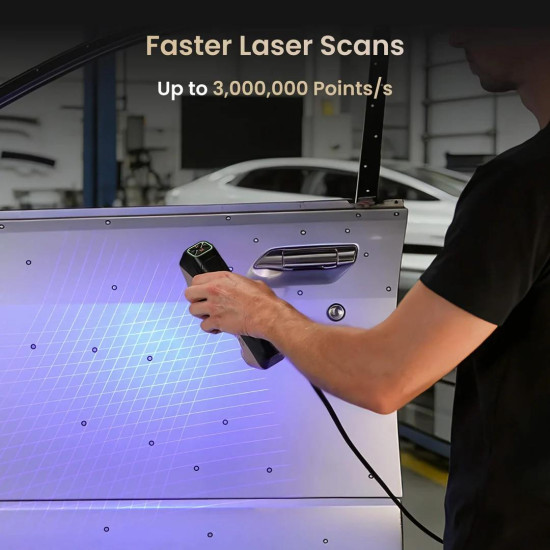

• 34 gekreuzte blaue Laserlinien. Sie liefern bis zu 3.000.000 Punkte/s und eignen sich für schnelles Scannen komplexer, dunkler und reflektierender Oberflächen.
• 15 parallele blaue Laserlinien. Optimiert für kleine Details, Fasen, Kanten, Radien und dünne Elemente.
• Deep Hole Single Line. Eine Laserlinie wird für enge Löcher, Nuten und tiefe Vertiefungen verwendet.
• Full-field Structured Light. 62 strukturierte Lichtlinien liefern bis zu 7.000.000 Punkte/s und unterstützen Feature Tracking ohne Marker.
• Auto Turntable Mode. Automatisiert das Scannen kleiner Teile auf einem zweiachsigen Drehtisch.

Genauigkeit, Geschwindigkeit und Arbeitsbereich

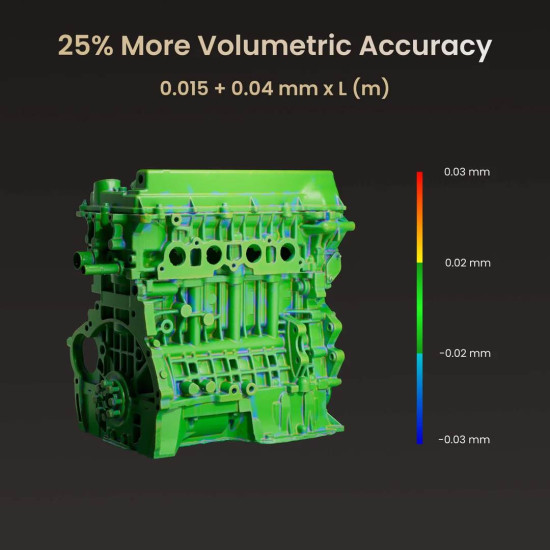

MetroY Ultra bietet eine Single-frame Accuracy von bis zu 0,015 mm, eine Single-frame Precision von bis zu 0,01 mm und eine Fused Point Distance von bis zu 0,05 mm. Die Volumengenauigkeit beträgt 0,015 mm + 0,04 mm × L, wobei L die Länge des Objekts in Metern ist. Die maximale Scanrate erreicht 90 Frames/s mit einer kompatiblen NVIDIA GPU oder 60 Frames/s bei Verarbeitung über die CPU. Die Arbeitsdistanz beträgt 200–400 mm, und das Feld eines einzelnen Frames variiert von 152 × 138 bis 332 × 276 mm. Der Scanner ist für Objekte von 10 × 10 × 10 mm bis 2 × 2 × 2 m ausgelegt.

Genauigkeitskontrolle und Revo Measure

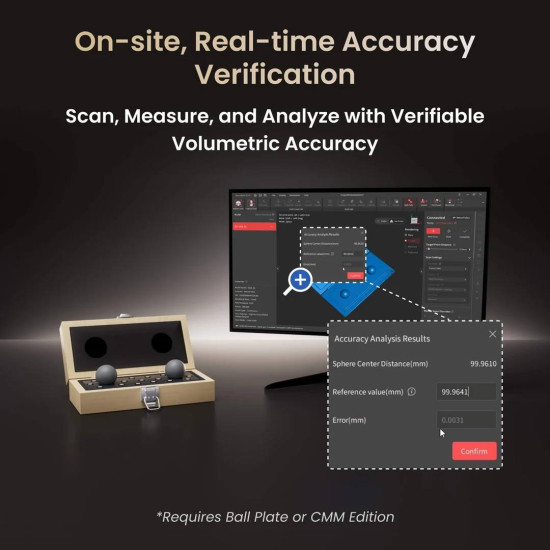

Die mitgelieferte Accuracy Verification Ball Plate wird zur Überprüfung der Volumengenauigkeit des MetroY Ultra vor verantwortungsvollen Messungen verwendet. Die Platte ist mit zwei Referenzstahlkugeln ausgestattet, und Revo Metro vergleicht die gemessenen Parameter mit den Kontrollwerten und zeigt die aktuelle Systemabweichung an. Die einjährige Lizenz für Revo Measure ermöglicht das Messen von Abständen, Durchmessern, Radien und Winkeln, die Durchführung der 3-2-1-Ausrichtung, den Vergleich des Scans mit dem CAD-Modell, das Erstellen von Abweichungskarten und die Kontrolle der geometrischen Toleranzen GD&T. Die Ergebnisse können in Berichten im PDF- oder JSON-Format ausgegeben werden.

Oberflächenscannen und Tracking

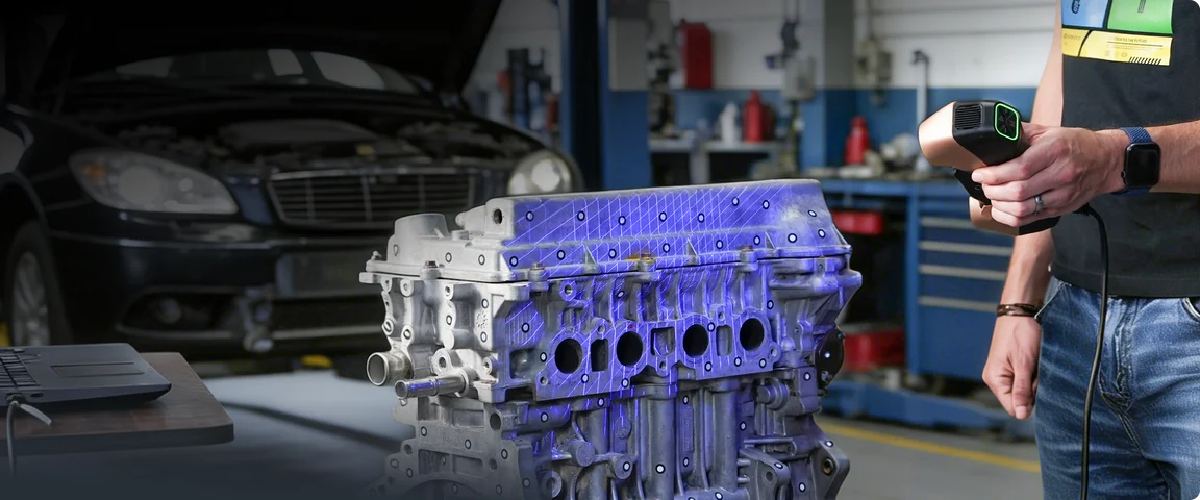

Blaue Lasermodi eignen sich für gefräste, gestanzte und dunkle Teile. Für spiegelnde, verchromte, transparente und stark glänzende Oberflächen wird die Verwendung eines Mattierungssprays empfohlen. Der Multi-line Laser Mode unterstützt den Betrieb bei einer Beleuchtungsstärke von bis zu 100.000 Lux, sodass der Scanner auf offenen Flächen und in hell erleuchteten Werkstätten eingesetzt werden kann. Für die Positionierung stehen Marker Tracking, Global Marker Tracking und Feature Tracking zur Verfügung. Global Marker Tracking hilft, die Fehlerakkumulation bei großen Teilen zu reduzieren, während Feature Tracking sich an der natürlichen Geometrie des Objekts ohne Marker orientiert.

Automatisches Scannen und Datenverarbeitung

Dual-axis Turntable dreht und neigt das Teil automatisch, um Unterschnitte, Innenwände und untere Bereiche ohne manuelles Wenden zu scannen. Wi-Fi 6 ermöglicht die drahtlose Datenübertragung auf den Computer. In Revo Metro werden Frame-Stitching, Punktwolkenbereinigung und Polygonmodellierung durchgeführt. Für die metrologische Kontrolle wird der fertige Scan an Revo Measure übermittelt, wo er mit dem CAD-Modell abgeglichen, eine GD&T-Analyse durchgeführt und ein Bericht erstellt werden kann.

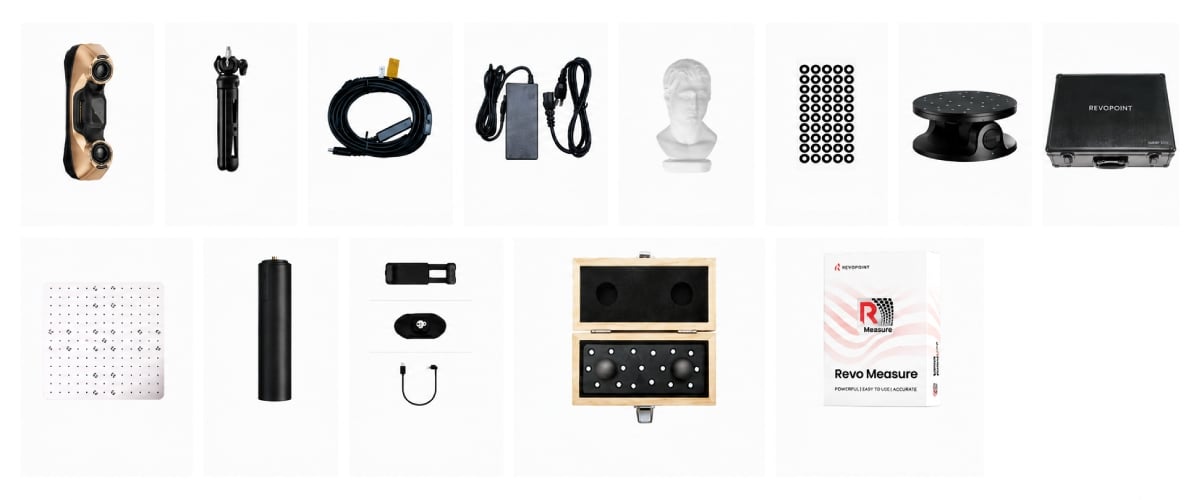

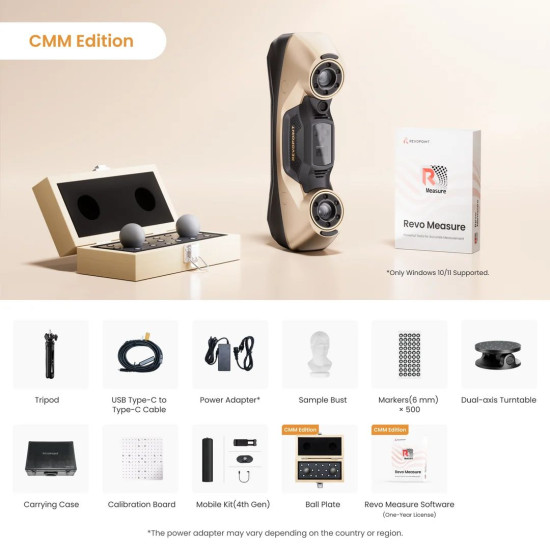

Lieferumfang der Revopoint MetroY Ultra CMM Edition

Das CMM Edition Kit enthält das vollständige Standard Edition Set und zusätzliche Werkzeuge zur Genauigkeitsprüfung und metrologischen Analyse.

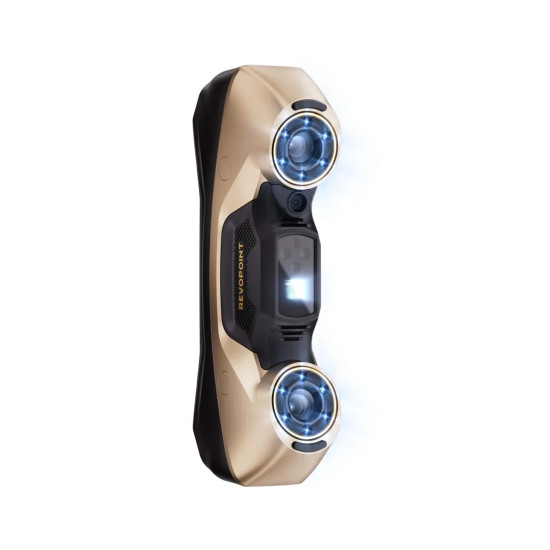

1. MetroY Ultra 3D Scanner. Haupt-Optik-Laser-Modul zur Erfassung von 3D-Daten.
2. Stativ. Wird für die stationäre Montage des Scanners verwendet.
3. USB Type-C zu USB Type-C Kabel. Zum Anschluss und zur Datenübertragung.
4. Netzteil. Versorgt den Scanner mit Strom aus dem Stromnetz.
5. Testbüste. Wird für Testscans verwendet.
6. Reflektierende Marker 6 mm – 500 Stück. Für Marker-Tracking.
7. Dual-axis Turntable. Dreht und neigt das Objekt automatisch.
8. Schutzkoffer. Zur Aufbewahrung und zum Transport des Kits.
9. Kalibrierungsplatte. Für die benutzerdefinierte Kalibrierung.
10. Mobile Kit 4th Gen. Set für den mobilen Einsatz und die autonome Stromversorgung.
11. Accuracy Verification Ball Plate. Referenzplatte zur Überprüfung der Volumengenauigkeit des Scanners.
12. Revo Measure für 1 Jahr. Software für Messungen, CAD-Inspektion und GD&T.

So starten Sie mit der MetroY Ultra CMM Edition

1. Installieren Sie Revo Metro und schließen Sie den Scanner an.
2. Führen Sie die Kalibrierung mit der Kalibrierungsplatte durch.
3. Bereiten Sie das Teil vor und platzieren Sie bei Bedarf Marker.
4. Wählen Sie den entsprechenden Modus und führen Sie das Scannen durch.
5. Überprüfen Sie vor verantwortungsvollen Messungen die Genauigkeit mit der Accuracy Verification Ball Plate.
6. Verarbeiten Sie die Punktwolke und erstellen Sie ein 3D-Modell in Revo Metro.
7. Übertragen Sie das Modell zusammen mit der CAD-Datei an Revo Measure.
8. Führen Sie die Ausrichtung, GD&T-Analyse durch und erstellen Sie einen Messbericht.

Technische Daten der Revopoint MetroY Ultra CMM Edition

Computeranforderungen

Für Revo Metro wird ein Computer mit Windows 10/11 oder macOS, einem Intel Core i7- oder AMD Ryzen 7-Prozessor und mindestens 16 GB RAM benötigt. Für eine Frequenz von bis zu 90 fps wird eine NVIDIA GeForce RTX 3060 oder leistungsfähiger empfohlen. Revo Measure läuft auf Windows 10/11 und erfordert eine diskrete Grafikkarte mit Unterstützung für OpenGL 4.5.

Praktische Empfehlungen

• Verwenden Sie 15 Parallel Laser Lines für Fasen, Radien und kleine Elemente.
• Überprüfen Sie die Genauigkeit mit der Ball Plate nach dem Transport oder bei erheblichen Temperaturänderungen.
• Verwenden Sie Global Marker Tracking für große und langgestreckte Teile.
• Überprüfen Sie vor der GD&T-Analyse die korrekte Ausrichtung des Scans mit dem CAD-Modell.

Bestellen Sie Revopoint MetroY Ultra CMM Edition

Bestellen Sie die Revopoint MetroY Ultra CMM Edition, wenn Sie ein System für präzises 3D-Scannen, Reverse Engineering und metrologische Kontrolle von Bauteilen benötigen. Das Kit mit Accuracy Verification Ball Plate und einer einjährigen Lizenz für Revo Measure eignet sich für technische Kontrollabteilungen, Produktionsinspektionen und Ingenieurlabore.
