Tragbares blaues Laser-3D-Scannen
Revopoint MetroX Pro Advanced Edition — Hand- und Tisch-3D-Scanner für kleine und mittlere Objekte. Das Modell verwendet mehrzeiliges Laserscanning und vollflächiges strukturiertes blaues Licht. In den Lasermodi sind bis zu 30 kreuzende und bis zu 15 parallele Linien verfügbar, und die Datenerfassungsrate erreicht bis zu 2.000.000 Punkte/s. Für vollflächiges strukturiertes Licht sind bis zu 7.000.000 Punkte/s angegeben.
Technische Vorteile des Revopoint MetroX Pro
- Präzise Wiedergabe der Geometrie von Teilen. Der Single-frame Accuracy-Wert charakterisiert die Nähe des gemessenen Wertes zum tatsächlichen und beträgt für den MetroX Pro bis zu 0,02 mm.
- Hohe Wiederholbarkeit der Ergebnisse. Single-frame Precision zeigt die Stabilität wiederholter Messungen eines Objekts unter gleichen Bedingungen und beträgt bis zu 0,01 mm.
- Schnelles Scannen komplexer Oberflächen. Bis zu 30 kreuzende Laserlinien ermöglichen das effektive Erfassen von flachen, dunklen und glänzenden Oberflächen ohne Scanspray.
- Detailliertes Scannen kleiner Elemente. Bis zu 15 parallele Laserlinien sind für das Erfassen von Kanten, kleinen Details und komplexer Geometrie vorgesehen.
- Schnelles Scannen ohne Marker. 62 Linien strukturiertes blaues Licht bieten eine Geschwindigkeit von bis zu 7.000.000 Punkte/s und ermöglichen das Scannen von Objekten mit ausreichenden geometrischen Merkmalen ohne Marker.
- Flexibles Positionieren beim Scannen. Der MetroX Pro unterstützt drei Möglichkeiten zur Positionsverfolgung.
Vier Scanmodi des MetroX Pro

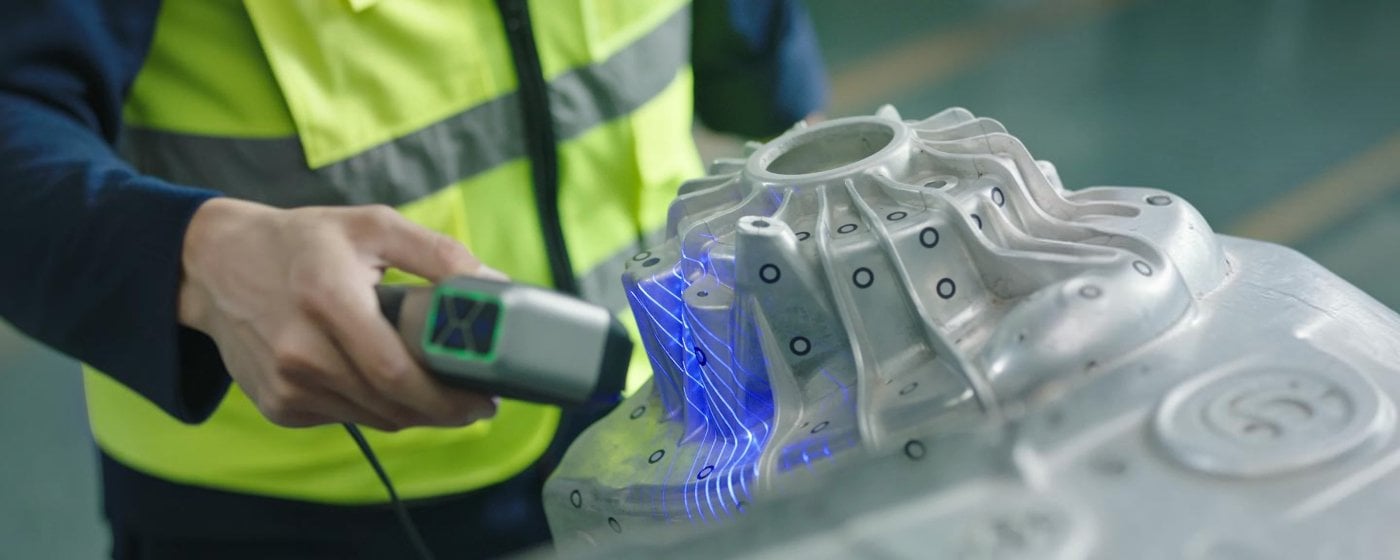

- Cross Lines verwendet bis zu 30 blaue kreuzende Laserlinien. Es eignet sich für das schnelle Erfassen von flachen, glänzenden und dunklen Oberflächen ohne Scanspray.
- Parallel Lines verwendet bis zu 15 parallele Laserlinien. Der Modus ist für die Erfassung von Daten aus kleinen Details, Kanten und Oberflächen mit komplexer Form vorgesehen.
- Full-field Blue Structured Light. Vollflächiges strukturiertes blaues Licht projiziert 62 Linien und arbeitet mit einer Geschwindigkeit von bis zu 7.000.000 Punkte/s. Für Teile mit ausreichenden geometrischen Merkmalen kann das Scannen ohne Marker durchgeführt werden.
- Auto Turntable ist für das automatisierte Scannen mit dem Dual-axis Turntable vorgesehen. Die Arbeit erfolgt über Revo Metro: Der Scanner wird auf einem Stativ montiert, der Drehtisch wird über Bluetooth verbunden, danach wird Feature Scan oder Marker Scan ausgewählt und Auto Turntable aktiviert.
Lasersystem für Teile mit unterschiedlicher Geometrie
Der MetroX Pro verfügt über zwei Konfigurationen von Laserlinien. 30 kreuzende Linien sind für das schnelle Erfassen von Oberflächen vorgesehen, während 15 parallele Linien helfen, Daten von Kanten, kleinen Elementen und komplexen Bereichen zu erfassen. Zusätzlich ist vollflächiges strukturiertes Licht mit 62 blauen Linien verfügbar. Im Vergleich zur MetroX-Version hat die Pro-Version 30 statt 14 kreuzende Laserlinien und 15 statt 7 parallele. Die maximale Geschwindigkeit des mehrzeiligen Laserscannens beträgt ebenfalls 2.000.000 Punkte/s im Vergleich zu 800.000 Punkte/s bei MetroX.
Genauigkeit und Software
Der MetroX Pro hat eine Single-frame Accuracy von bis zu 0,02 mm, eine Single-frame Precision von bis zu 0,01 mm und eine Volumetric Accuracy von bis zu 0,02 mm + 0,04 mm × L (m). Der Wert der Volumengenauigkeit hängt von der Länge des Objekts ab. Zur Arbeit wird Revo Metro auf Windows und macOS verwendet. Das Programm ermöglicht das Erstellen und Bearbeiten von Punktwolken, das Erstellen von Meshes und das Exportieren von Ergebnissen in den Formaten PLY, OBJ, STL, ASC, 3MF, GLTF und FBX.
RGB-Kamera und Farbdaten
Der Scanner ist mit einer RGB-Kamera mit einer Auflösung von 2 MP ausgestattet. Farbscannen ist im Auto Turntable-Modus verfügbar. Zur Beleuchtung sind 12 blaue LEDs vorgesehen. Die Steuerung erfolgt über vier Tasten, und der eingebaute Prozessor verwendet Depth Computing zur Datenverarbeitung.
Wie man mit dem Revopoint MetroX Pro beginnt
Vor dem Scannen müssen Sie den Modus, die Positionierungsmethode auswählen und die Oberfläche des Teils vorbereiten. Für automatisierte Arbeiten kann der Dual-axis Turntable verwendet werden.
- Bereiten Sie das Teil vor. Reinigen Sie die Oberfläche und bestimmen Sie, ob Marker oder Scanspray benötigt werden.
- Wählen Sie den Modus. Verwenden Sie Cross Lines für das schnelle Erfassen von Oberflächen, Parallel Lines für Kanten und kleine Elemente, Full-field Structured Light für Teile mit ausgeprägter Geometrie.
- Richten Sie die Positionierung ein. Wählen Sie Feature, Marker oder Global Marker entsprechend der Geometrie des Teils.
- Schließen Sie den Scanner an. Verbinden Sie den MetroX Pro über USB Type-C mit dem PC.
- Starten Sie Revo Metro. Wählen Sie den Scanmodus und die gewünschte Verfolgungsmethode.
- Führen Sie das Scannen durch. Halten Sie einen Arbeitsabstand von 200–400 mm ein und achten Sie auf die Stabilität der Positionierung.
- Verarbeiten Sie die Daten. Führen Sie das Zusammenführen der Punktwolke und das Erstellen von Meshes durch.
- Exportieren Sie das Modell. Wählen Sie das Format entsprechend der weiteren Arbeit mit CAD, 3D-Druck oder einem anderen Programm.

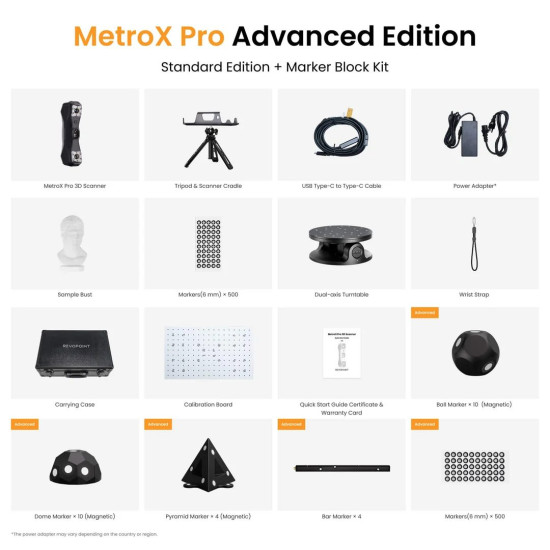

Was ist im Lieferumfang des Revopoint MetroX Pro Advanced Edition enthalten
Die Advanced Edition enthält die vollständige Ausstattung der Standard Edition und ein zusätzliches Marker Block Kit. Geformte Markerblöcke ermöglichen eine schnellere Vorbereitung des Markerfelds für Objekte mit unzureichenden geometrischen Merkmalen.
- 3D-Scanner MetroX Pro mit Handgelenkriemen. Hauptmodul für Laser- und strukturiertes Licht-3D-Scannen.
- Stativ und Halterung für den Scanner. Werden für die stationäre Installation und Fixierung des Scanners beim Desktop-Scannen verwendet.
- USB Type-C — USB Type-C Kabel. Dient zum Anschließen des Scanners an den Computer und zur Datenübertragung.
- Netzadapter. Versorgt den Scanner während des Betriebs mit Strom.
- Testbüste. Wird zur Überprüfung der Funktion des Scanners und für ein Test-3D-Scannen verwendet.
- Reflektierende Marker 6 mm — 500 Stück. Werden als Referenzpunkte für die Markerpositionierung beim 3D-Scannen verwendet.
- Zweiachsiger Drehtisch. Dient zum automatischen Drehen des Objekts beim Desktop-Scannen.
- Schutzkoffer. Wird zur Aufbewahrung und zum Transport des Scanners und Zubehörs verwendet.
- Kalibrierplatte. Wird zur Kalibrierung des optischen Systems des 3D-Scanners verwendet.
- Kurzhandbuch, Zertifikat und Garantiekarte. Enthalten Informationen für den Einstieg und den Garantieservice des Geräts.
- Magnetische kugelförmige Markerblöcke — 10 Stück. Werden zur Bildung des Markerfelds beim Scannen von Objekten mit unzureichenden geometrischen Merkmalen verwendet.
- Magnetische kuppelförmige Markerblöcke — 10 Stück. Werden zur Erstellung von Referenzpunkten und stabilen Positionierung beim Scannen verwendet.
- Magnetische pyramidenförmige Markerblöcke — 4 Stück. Werden zur Bildung des Markerfelds beim Marker-3D-Scannen verwendet.
- Markerblöcke in Form von Leisten — 4 Stück. Werden zur Erstellung zusätzlicher Referenzpunkte beim Scannen verwendet.
Technische Spezifikationen des Revopoint MetroX Pro
Scan-Spezifikationen
| Eigenschaft | Wert |
| Scan-Typ | Hand- und Tischscanner |
| Technologie | Mehrzeiliges Laserscanning und vollflächiges strukturiertes Licht |
| Objektgröße | Klein und mittel |
| Single-frame Precision | Bis zu 0,01 mm |
| Single-frame Accuracy | Bis zu 0,02 mm |
| Volumetric Accuracy | 0,02 mm + 0,04 mm × L (m) |
| Fused Point Distance | Bis zu 0,05 mm |
| Arbeitsabstand | 200–400 mm |
| Bereich eines Frames bei 200 mm | 160 × 70 mm |
| Bereich eines Frames bei 400 mm | 320 × 215 mm |
| Sichtwinkel H × V | 43 × 33° |
| Minimales Scanvolumen | 10 × 10 × 10 mm |
| Maximales Scanvolumen | 1 × 1 × 1 m |
| Mehrzeiliger blauer Laser | Bis zu 2.000.000 Punkte/s |
| Vollflächiges blaues Licht | Bis zu 7.000.000 Punkte/s |
| Kreuzende Laserlinien | 30 |
| Parallele Laserlinien | 15 |
| Strukturiertes Licht | 62 Linien |
| RGB-Kamera | 2 MP |
| Farbscannen | Nur im Auto Turntable-Modus |
| Positionierung | Feature, Marker, Global Marker |
| Beleuchtung | 12 blaue LEDs |
| Laserklasse | 2M |
System- und Betriebsspezifikationen
| Eigenschaft | Wert |
| Prozessor | 4-Kern-ARM, 2,0 GHz |
| Berechnung | Depth Computing |
| Tasten | 4 |
| Anschluss | USB Type-C |
| Stromversorgung | DC 12 V, 3 A |
| Betriebssysteme | Windows 10/11 64-bit, macOS 11.0 oder neuer |
| Exportformate | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Benutzerkalibrierung | Ja |
| Unterstützte Zubehörteile | Zweiachsiger Drehtisch, Marker Block Kit |
| Arbeiten im Freien | Nein |
| Nettogewicht | 0,508 kg |
| Nettoabmessungen | 209 × 88 × 44 mm |
Praktische Empfehlungen für die Arbeit mit dem MetroX Pro
- Für flache, dunkle und glänzende Oberflächen wählen Sie Cross Lines. Dieser Modus bietet bis zu 30 kreuzende Linien und kann ohne Scanspray für die angegebenen Oberflächentypen arbeiten.
- Für Kanten und kleine Geometrien verwenden Sie Parallel Lines. Bis zu 15 parallele Laserlinien sind für das Erfassen kleiner Details und komplexer Oberflächen vorgesehen.
- Für Teile mit ausgeprägter Geometrie prüfen Sie Full-field Structured Light. Der Modus kann ohne Marker arbeiten und erreicht 7.000.000 Punkte/s.
- Für Objekte mit wenigen geometrischen Merkmalen verwenden Sie Marker. Im Advanced Edition-Kit ist ein Marker Block Kit enthalten, das die Vorbereitungszeit des Markerfelds verkürzt.
- Bei der Arbeit mit langen Teilen berücksichtigen Sie die Volumetric Accuracy. Die Formel enthält den Parameter L, daher sollte der Wert nicht als fester Toleranzwert für das gesamte Objekt interpretiert werden.
Bestellen Sie den 3D-Scanner Revopoint MetroX Pro Advanced Edition
Der Revopoint MetroX Pro Advanced Edition eignet sich für die Digitalisierung von Teilen, Reverse Engineering, Geometriekontrolle, Vorbereitung von 3D-Modellen und Scannen komplexer Oberflächen innerhalb der angegebenen Modi. Bestellen Sie den Revopoint MetroX Pro Advanced Edition und erhalten Sie eine Beratung zu Ausstattung, Spezifikationen und Lieferung.
