Revopoint Trackit SR CMM Edition — 3D-Scanner mit optischem Tracking
Revopoint Trackit SR CMM Edition — ein Lasersystem für 3D-Scans mit Scanner und Tracker, das in Echtzeit die räumliche Position des Scanners verfolgt. Im optischen Tracking-Modus kann der Bediener scannen, ohne Marker direkt auf die Oberfläche des Teils zu kleben. Die CMM Edition unterscheidet sich von der Standard Edition durch zusätzliches Zubehör und eine einjährige Revo Measure-Lizenz für Messungen, Qualitätskontrolle und technische Überprüfung der gescannten Teile.
Vorteile der Revopoint Trackit SR CMM Edition
- Optisches Tracking ohne Marker auf dem Teil. Im Track Scan-Modus spart der Bediener Zeit bei der Oberflächenvorbereitung. Der Tracker bestimmt in Echtzeit die räumliche Position des Scanners, sodass keine Marker direkt auf dem Objekt benötigt werden.
- Hohe Genauigkeit des Trackingsystems. Der Scanner eignet sich für Aufgaben, bei denen Abweichungen der Geometrie anhand von 3D-Daten kontrolliert werden müssen. Die volumetrische Genauigkeit des Trackingsystems beträgt 0,025 mm + 0,04 mm × L (m).
- Hohe Geschwindigkeit der 3D-Datenerfassung. Trackit SR ermöglicht das schnelle Digitalisieren von Teilen unterschiedlicher Größe. Die maximale Scangeschwindigkeit wird mit 2.000.000 Punkten/s angegeben.
- Drei blaue Laserschemata. Der Bediener kann den Modus entsprechend der Objektgröße, der erforderlichen Detailgenauigkeit oder der Komplexität der Vertiefungen auswählen. Der Feinmodus verwendet 30 gekreuzte Linien, der Fernmodus 17 parallele und der Tieflochmodus eine blaue Laserlinie.
- Drahtlose Datenübertragung. Wi-Fi 6 ermöglicht die Verbindung von Scanner und Tracker mit dem PC ohne Kabelverbindung zum Computer. Der Scanner-Akku ist austauschbar, und die angegebene Betriebsdauer beträgt bis zu 2,5 Stunden.
- Arbeiten mit Objekten unterschiedlicher Größe. Das System ist für die Digitalisierung sowohl kleiner Komponenten als auch großer Produkte ausgelegt. Die empfohlene Objektgröße beträgt 0,01 bis 4 m.

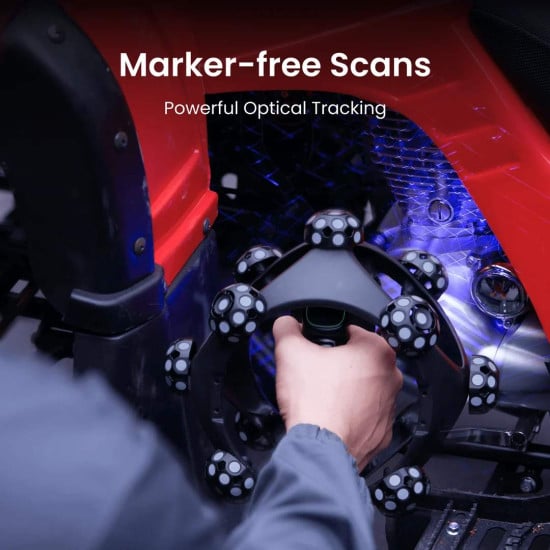

Optisches Tracking und Scannen ohne Marker

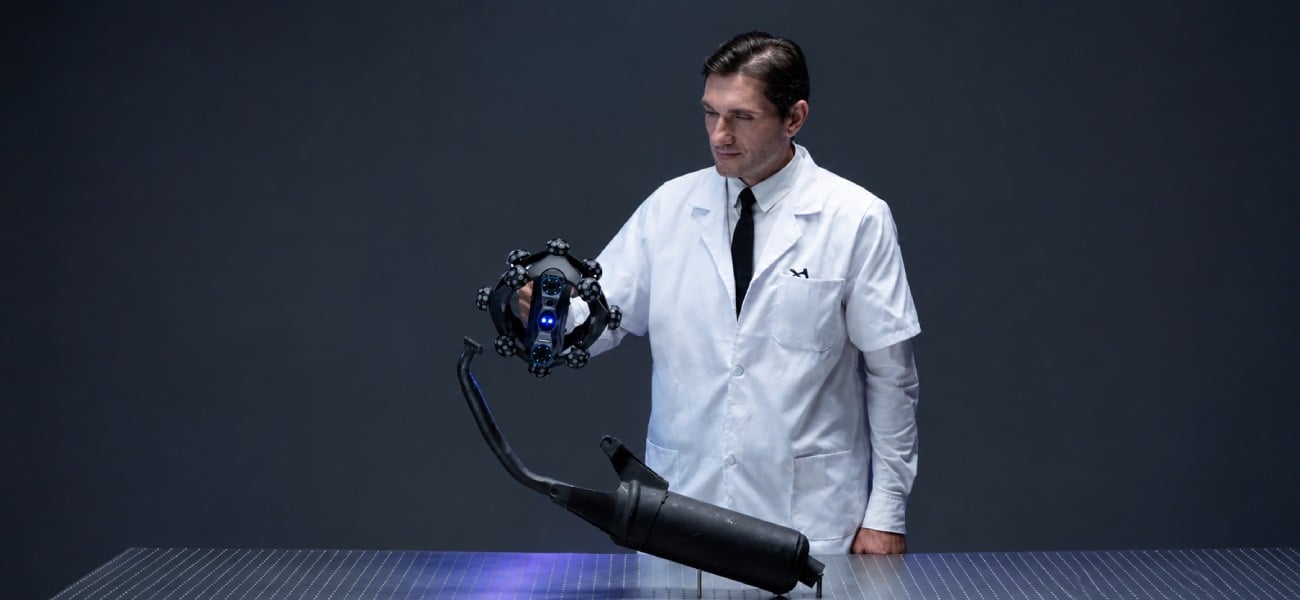

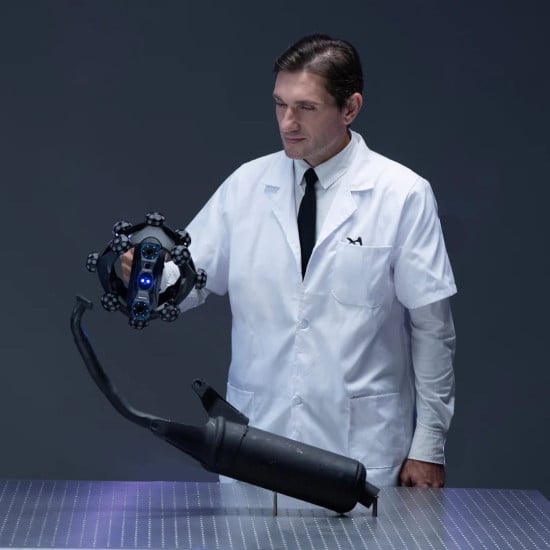

Im Track Scan-Modus bestimmt der Tracker die Position des Handscanners, der ihn in Echtzeit im Arbeitsbereich verfolgt. Dadurch kann die Geometrie gescannt werden, ohne dass Marker direkt auf die Oberfläche des Objekts geklebt werden. Diese Methode ist besonders nützlich beim 3D-Scannen von Teilen, auf denen es unerwünscht ist, Aufkleber anzubringen oder Zeit für deren Anbringung zu verschwenden.
Gleichzeitig sind in einigen Modi Marker weiterhin erforderlich. Wenn der Scanner im Marker Scan Mode autonom arbeitet, werden sie auf dem Objekt platziert, um die 3D-Daten korrekt auszurichten. Im Lieferumfang sind magnetische und klebende Marker enthalten, sodass die Scanning-Methode entsprechend der spezifischen Aufgabe ausgewählt werden kann.
Drei Modi des Laserscannens
- Feinmodus — 30 gekreuzte blaue Laserlinien. Der Modus ist für die detaillierte und schnelle Erfassung der Geometrie ausgelegt. Er ermöglicht das Scannen von schwarzen, reflektierenden und metallischen Oberflächen ohne Verwendung von Markern im optischen Tracking-Modus.
- Fernmodus — 17 parallele blaue Laserlinien. Der Modus ist für das schnelle Scannen größerer Objekte ausgelegt und hat eine erhöhte Arbeitsdistanz von 250–500 mm. Geeignet für große Teile und Oberflächen mit wenigen ausgeprägten geometrischen Merkmalen.
- Tieflochmodus — 1 blaue Laserlinie. Eine Laserlinie ermöglicht das Scannen enger Bereiche, tiefer Löcher und Rillen, wo ein mehrliniges Schema Schwierigkeiten hat, vollständige Daten zu erhalten. Die Arbeitsdistanz in diesem Modus beträgt 200–400 mm.
Genauigkeit und Geschwindigkeit des 3D-Scannens

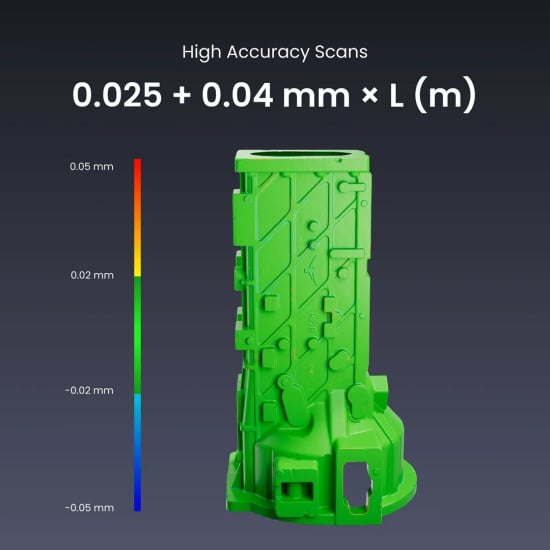

Für das optische Trackingsystem wird eine volumetrische Genauigkeit von 0,025 mm + 0,04 mm × L (m) angegeben, wobei L in Metern angegeben wird. Dieser Parameter sollte von der Genauigkeit eines einzelnen Scanner-Frames unterschieden werden, für die der Hersteller 0,02 mm angibt. Die maximale Datenerfassungsgeschwindigkeit beträgt 2.000.000 Punkte/s.
Der Tracker arbeitet in einer Entfernung von 800–2500 mm und bietet ein Tracking-Volumen von 3 m³. Diese Parameter bestimmen den Arbeitsbereich, in dem das System die Position des Scanners verfolgt. Die Arbeitsdistanz des Scanners selbst hängt vom Lasermodus ab: 200–400 mm für gekreuzte Linien, 250–500 mm für parallele und 200–400 mm für eine Laserlinie.

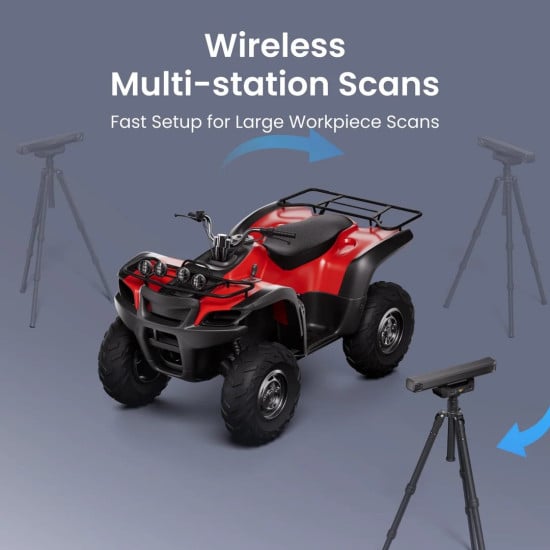

Kabelloser Betrieb und Mobilität
Trackit SR unterstützt Wi-Fi 6 für die drahtlose Verbindung von Scanner und Tracker mit dem PC. Dies reduziert die Anzahl der Kabel zwischen dem Bediener und dem Computer und erleichtert die Bewegung um das Objekt während des Scannens.
Der Scanner wird von einem Akku betrieben, der herausgenommen und durch einen geladenen ersetzt werden kann. Die angegebene Betriebsdauer beträgt bis zu 2,5 Stunden. Der Hersteller sieht auch einen autonomen Modus des Scanners für das Scannen mit Markern vor, sodass der Bediener in diesem Szenario ohne Tracker arbeiten kann.
CMM Edition und Revo Measure
Die CMM Edition basiert auf der Standard Edition und enthält zusätzlich eine Ball Plate, einen Battery Grip, ein Stromkabel für den Battery Grip und eine einjährige Revo Measure-Lizenz. Für Revo Measure wird die Unterstützung von Windows 10/11 angegeben.

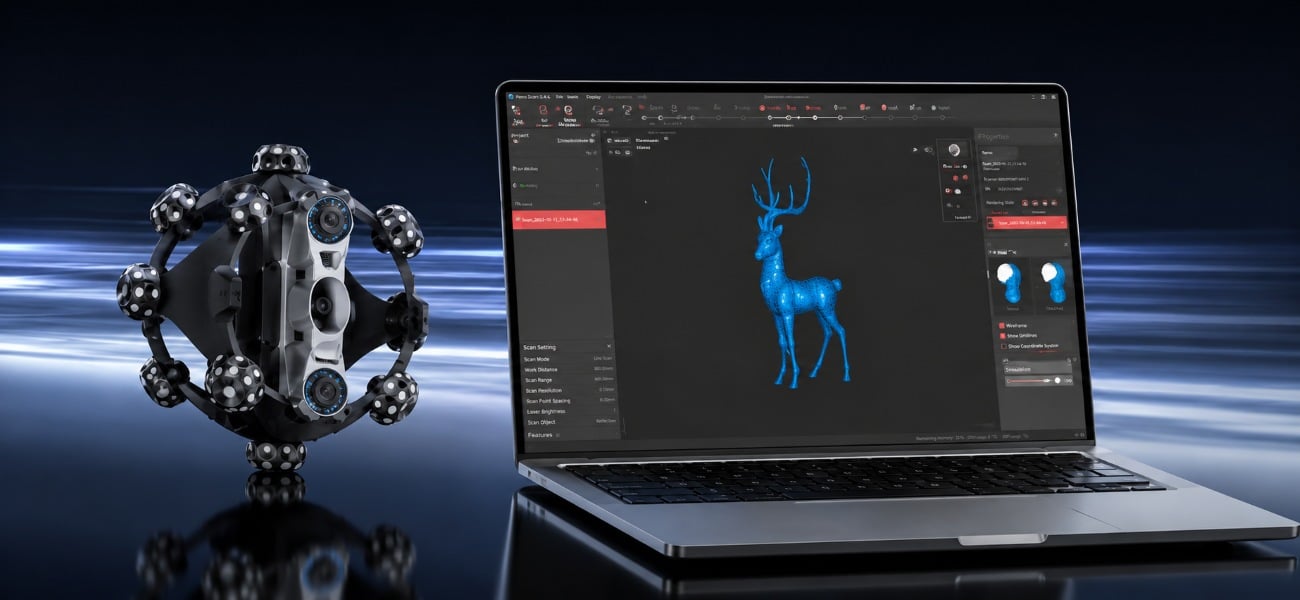

Revo Measure ermöglicht die Nutzung der 3D-Scanergebnisse zur Überprüfung von Abmessungen, Formen und Geometrien von Teilen. Daher eignet sich die CMM Edition für die Qualitätskontrolle, den Vergleich von Produkten und die technische Überprüfung nach dem Scannen.
Wo wird die Revopoint Trackit SR CMM Edition eingesetzt?
Die Revopoint Trackit SR CMM Edition eignet sich für Aufgaben, bei denen nicht nur ein 3D-Modell des Objekts erstellt, sondern auch seine Abmessungen und Geometrie überprüft werden müssen. Das System kann verwendet werden für:
- Geometriekontrolle von Teilen anhand der 3D-Scanergebnisse;
- Qualitätskontrolle von gefertigten Komponenten;
- 3D-Messungen und technische Überprüfung der Daten in Revo Measure;
- Reverse Engineering von Teilen und Baugruppen;
- Digitalisierung von Industriebestandteilen;
- Überprüfung von Produkten nach der Herstellung;
- Erstellung von 3D-Modellen physischer Teile für weitere technische Arbeiten.

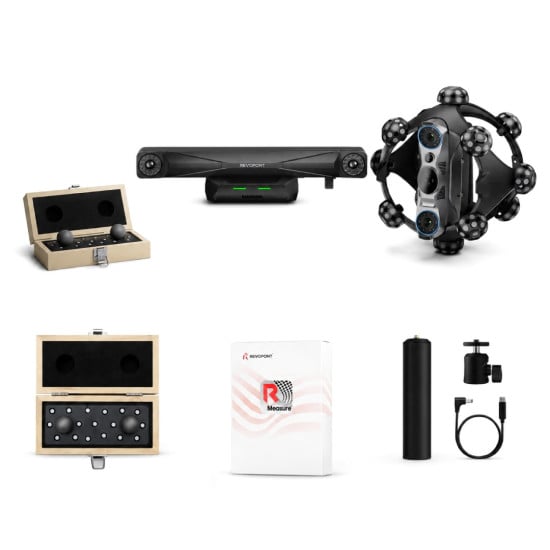

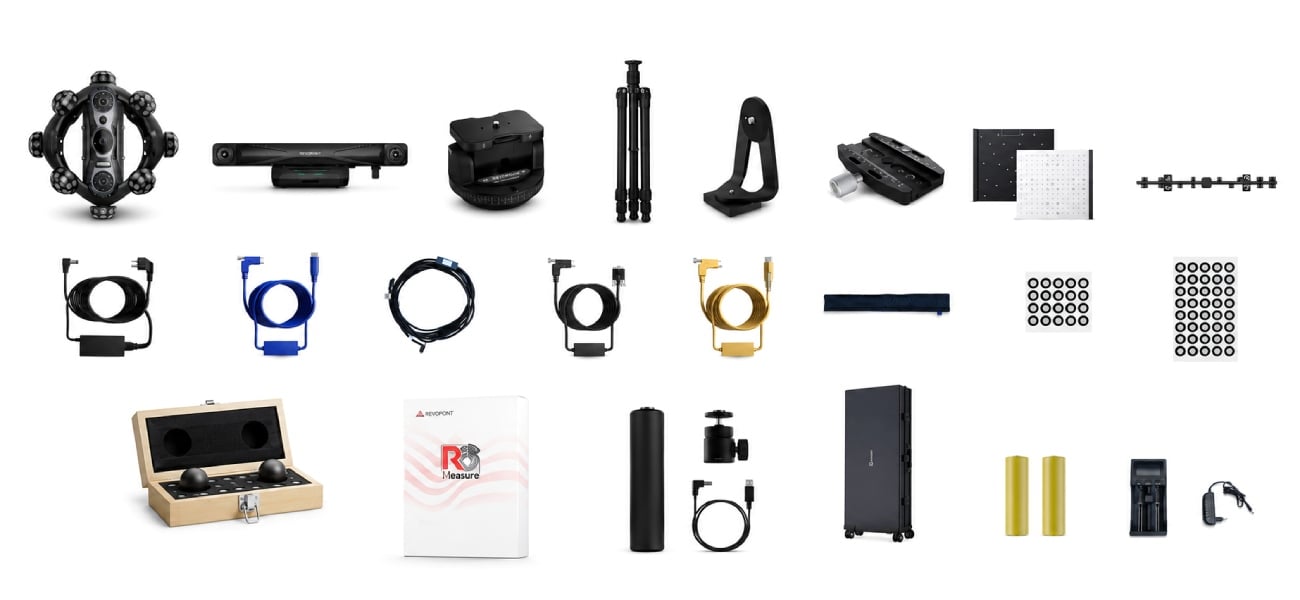

Lieferumfang der Revopoint Trackit SR CMM Edition
Die CMM Edition enthält das vollständige Set der Standard Edition. Zusätzlich umfasst sie eine Ball Plate, Revo Measure mit einer einjährigen Lizenz, einen Battery Grip und ein Stromkabel für den Battery Grip.

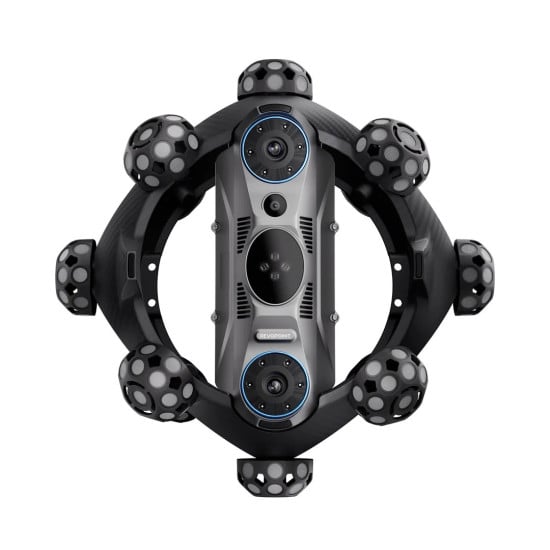

- Scanner. Handmodul zum Scannen der Geometrie des Objekts.

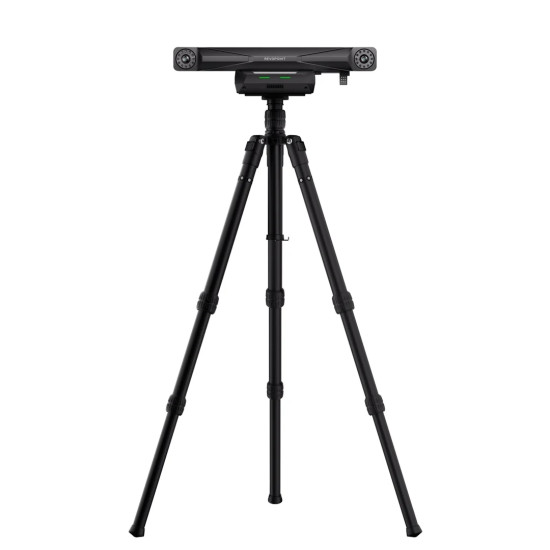

- Tracker. Modul zur optischen Verfolgung der räumlichen Position des Scanners.
- Automatischer zweiachsiger Kalibrieraufhängung. Einheit für den automatisierten Kalibrierzyklus.
- Stativ. Stütze zur Aufstellung der Ausrüstung während des Scannens.
- Adapterplatte für die Aufhängung. Montageelement zur Befestigung der Aufhängung.
- Schnellverschlussklemme. Halterung für die schnelle Montage und Demontage der Einheit.
- Kalibrierplatte. Element zur Durchführung des Kalibrierverfahrens.
- Kalibrierständer. Wird während der Kalibrierung des Systems verwendet.
- Netzadapter. Block zur Stromversorgung der Ausrüstung aus dem Stromnetz.
- Kabel Tracker–PC. Für die kabelgebundene Verbindung des Trackers mit dem Computer.
- Kabel Scanner–PC. Für die kabelgebundene Verbindung des Scanners mit dem Computer.
- Kabel Tracker–Scanner. Für die Verbindung von Tracker und Scanner.
- Kabel Tracker–Aufhängung. Für die Verbindung der Kalibrieraufhängung mit dem Tracker.
- Kabelhülle. Schutzhülle zur Organisation der Kabel.
- Magnetische Marker × 20. Für Szenarien mit Referenzmarken.
- Klebemarker × 200. Aufkleber für die Markerpositionierung beim Scannen.
- Koffer auf Rädern. Transportkoffer für Ausrüstung und Zubehör.
- Scanner-Akku × 2. Stromquellen für den autonomen Betrieb des Handscanners.
- Ladegerät für Scanner-Akkus. Zum Aufladen der Scanner-Batterien.
- Ball Plate. Zusätzliche Komponente der CMM Edition.
- Revo Measure, Lizenz für 1 Jahr. Software für Messungen, Qualitätskontrolle und technische Inspektion von 3D-Daten.
- Battery Grip. Zusätzliche Komponente der CMM Edition für den autonomen Betrieb des Systems.
- Stromkabel für Battery Grip. Kabel zur Stromversorgung des Battery Grips.
Technische Daten
Trackit SR 3D Scanner
| Parameter | Wert |
| Genauigkeit eines Einzelbildes | 0,02 mm |
| Minimale Entfernung zwischen verbundenen Punkten | Bis zu 0,05 mm |
| Scangeschwindigkeit | Bis zu 2.000.000 Punkte/s |
| Prüfmethodik | Gemäß VDI/VDE 2634, Teil 3, und ISO 10360-13 |
| Wi-Fi | Wi-Fi 6 |
| Arbeitsbereichstemperaturen | 0–30 °C |
| Exportformate | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Empfohlener Größenbereich der Teile | 0,01–4 m |
| Nettoabmessungen | 250 × 250 × 177 mm |

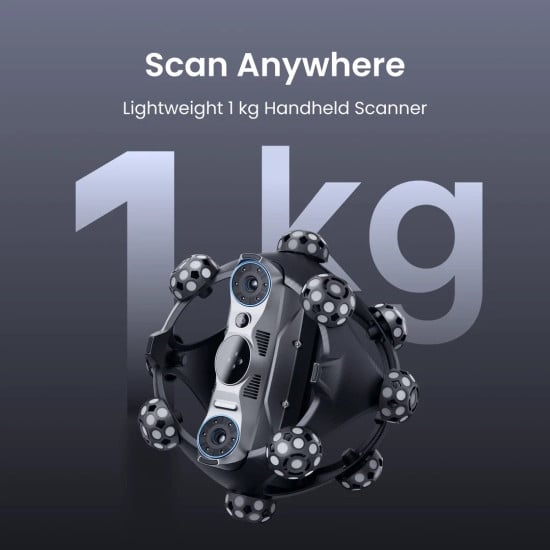

| Nettogewicht | 1,0 kg |
Tracker
| Parameter | Wert |
| Arbeitsabstand | 800–2500 mm |
| Volumetrische Genauigkeit des Trackingsystems | 0,025 mm + 0,04 mm × L (m) |
| Tracking-Volumen | 3 m³ |
| Wi-Fi | Wi-Fi 6 |
| Tracking-Bereich | NIR (Nahinfrarotbereich) |
| Benutzerrekalibrierung | Manuelle Kalibrierung |
| Nettoabmessungen | 441 × 111 × 103 mm |
| Nettogewicht | 1,5 kg |
Tipps für die Arbeit mit Trackit SR
- Halten Sie den Tracker im Arbeitsbereich. Der Abstand vom Tracker zum Arbeitsbereich sollte zwischen 800–2500 mm liegen.
- Verwenden Sie Marker, wo der Scanmodus dies erfordert. Markerloses Arbeiten bezieht sich auf Track Scan mit optischem Tracking, während autonomes Scannen des Scanners die Verwendung von Markern erfordert.
- Überprüfen Sie die Kalibrierung vor der Messung. Der Tracker unterstützt die manuelle Kalibrierung, und im Lieferumfang sind eine Kalibrierplatte, ein Ständer und eine automatische zweiachsige Aufhängung enthalten.
- Überwachen Sie den Ladezustand der Akkus. In der Standard Edition sind zwei Scanner-Akkus und ein Ladegerät enthalten, und die CMM Edition enthält zusätzlich einen Battery Grip und ein Stromkabel.
- Befolgen Sie die Lasersicherheitsrichtlinien. Schauen Sie nicht direkt in den Laserstrahl aus nächster Nähe und platzieren Sie keine Spiegel oder Glas auf seinem Weg.
