3D-Scanner Revopoint POP 4 Standard Edition

Revopoint POP 4 — Tisch- und Hand-3D-Scanner für farbige und hochpräzise Digitalisierung

Revopoint POP 4 Standard Edition — kombiniert blauen Laser und Infrarottechnologie in einem kompakten Gehäuse mit einem Gewicht von 0,286 kg. Im Gegensatz zu Einquellen-Äquivalenten wechselt das Gerät zwischen fünf digitalen Modi zur Bearbeitung von Oberflächen unterschiedlicher Komplexität, von kleinen mechanischen Baugruppen bis hin zu großen Metall- oder Kunststoffkonstruktionen. Das System ist optimiert für Aufgaben des Reverse-Engineering, die Vorbereitung von 3D-Netzen für den 3D-Druck und die präzise Digitalisierung geometrischer Objekte.

Haupttechnische Vorteile des Revopoint POP 4

• Fünf Scanmodi für verschiedene Objekttypen. Der Scanner arbeitet mit blauem Laser, Full-field Structured Light und VCSEL, sodass der Modus auf Größe, Form und Oberfläche des Teils abgestimmt werden kann.
• Schnelles Erfassen der Geometrie mit 30 Laserlinien. Im Multi-line Laser Mode beschleunigt das Netz aus blauen Kreuzlinien das Scannen dunkler, metallischer und glänzender Oberflächen.
• Scannen komplexer Geometrien. Im Deep-Hole Mode erfasst eine blaue Laserlinie die Geometrie von Nuten, Kanälen und tiefen Bereichen, die schwieriger mit einem breiten Netz zu erfassen sind.
• Genauigkeit eines Einzelbildes bis zu 0,03 mm. Im Lasermodus überträgt der POP 4 feine Oberflächenelemente mit einer vom Hersteller angegebenen Genauigkeit von bis zu 30 Mikrometern unter Laborbedingungen.
• Fehlerkontrolle bei Teilen unterschiedlicher Größe. Die Volumengenauigkeit beträgt 0,03 mm + 0,05 mm × L (m), wobei L die Länge des Objekts ist.
• Scan-Geschwindigkeit bis zu 105 Bilder/s. Dieser Wert ist mit einer kompatiblen NVIDIA-GPU verfügbar, und bei der Verarbeitung auf einer CPU erreicht die Geschwindigkeit 60 Bilder/s.
• Scannen von mittelgroßen und großen Objekten aus größerer Entfernung. Der VCSEL Mode arbeitet in einer Entfernung von 300–800 mm und unterstützt den Betrieb bei Außenbeleuchtung bis zu 100.000 Lux.

Fünf Scanmodi des Revopoint POP 4

• Multi-line Laser Mode. Der Modus basiert auf 30 blauen Kreuzlaserlinien. Er ist für mechanische Teile, dunkle Oberflächen und Reverse-Engineering mit einer Einzelbildgenauigkeit von bis zu 0,03 mm ausgelegt. Für ein stabiles Geometrie-Tracking sind in diesem Modus Markerpunkte erforderlich. Der Arbeitsabstand beträgt 200–400 mm und die Digitalisierungsgeschwindigkeit erreicht 105 Bilder/s mit einer NVIDIA-GPU oder 60 Bilder/s mit einer CPU.
• Deep-Hole Mode. Der Modus fokussiert sich auf eine einzelne blaue Laserlinie. Er ist für das Scannen tiefer Löcher, schmaler Nuten und innerer Kanäle vorgesehen, wo ein mehrliniger Laser Überlappungen oder Schatten erzeugt. Der Arbeitsabstand und das Tracking entsprechen dem Lasersystem des Geräts.
• Full-field HD Mode. Verwendet strukturiertes Licht im nahen Infrarotbereich (Near-Infrared Full-field Structured Light). Bietet eine Bildgenauigkeit von bis zu 0,08 mm in einer Entfernung von 250–500 mm mit einer Geschwindigkeit von bis zu 20 Bildern/s. Geeignet für Objekte mit komplexer Textur und klaren geometrischen Orientierungspunkten, bei denen die Erfassung ohne Marker erfolgen kann.
• Hybrid HD Mode. Kombiniert Algorithmen des strukturierten Lichts für eine beschleunigte Erfassung von Volumendaten zu Form und Farbe. Arbeitet in einer Entfernung von 250–500 mm. Reduziert die Bearbeitungszeit von mittelgroßen Objekten mit gemischtem Relief.
• VCSEL Mode. Basiert auf infrarotem strukturiertem Licht VCSEL mit einem erweiterten Arbeitsabstand von 300–800 mm. Die Genauigkeit beträgt 0,10 mm in einer Entfernung von 300–500 mm und 0,20 mm in einer Entfernung von 500–800 mm. Die Aufnahmegeschwindigkeit erreicht 30 Bilder/s. Der Modus ist für große Objekte vorgesehen und bleibt bei Außenbeleuchtung bis zu 100.000 Lux funktionsfähig.

Genauigkeit des 3D-Scannens und Datendichte

Der Parameter Single-frame Accuracy bestimmt den Fehler eines Einzelbildes des optischen Systems. Beim Revopoint POP 4 beträgt dieser Wert bis zu 0,03 mm im blauen Lasermodus, bis zu 0,08 mm im Full-field HD und 0,10 mm im VCSEL in einer Entfernung von 300–500 mm. Die Werte wurden vom Hersteller unter Laborbedingungen erhalten.

Die Volumengenauigkeit Volumetric Accuracy beträgt 0,03 mm + 0,05 mm × L (m), wobei L die Länge des Objekts ist. Der Parameter Fused Point Distance charakterisiert die Dichte der fusionierten Punktwolke und beträgt bis zu 0,05 mm.

Für Reverse-Engineering und CAD-Modellierung sind diese Merkmale wichtig bei der Reproduktion von Kontrollmaßen, Radien und Passungen. Die tatsächliche Genauigkeit hängt von den Scanbedingungen, der Kalibrierung, der Stabilität des Trackings und der Vorbereitung der Objektoberfläche ab.

Objektgröße und Arbeitsabstand

Der maximale Bereich der Objektgrößen für das Scannen beträgt 10 × 10 × 10 mm bis 2 × 2 × 2 m. Der optimale Abstand vom Scanner zur Oberfläche hängt von der gewählten Lichtquelle ab:

• 200–400 mm — Laser-Modi Multi-line Laser, Deep-Hole für kleine und mittlere Teile;
• 250–500 mm — Infrarot-Modi Full-field HD und Hybrid HD für mittlere Objekte;
• 300–800 mm — VCSEL-Modus für großformatige Gegenstände.

Der Bereich eines Einzelbildes beträgt von 47 × 62 mm bei minimalem Abstand bis 426 × 534 mm bei maximaler Entfernung.

Für welche Aufgaben eignet sich der Revopoint POP 4

• Mechanische Teile und Reverse-Engineering. Der Lasermodus mit einer Genauigkeit von 0,03 mm erfasst die Geometrie von Gehäuseteilen, Halterungen, Befestigungselementen und Gussteilen. Die erhaltenen Daten werden in CAD-Systeme exportiert, um Maße zu entnehmen und rückwärts zu konstruieren.
• Vorbereitung von Modellen für den 3D-Druck. Der Scanner erstellt geschlossene polygonale Netze (STL, OBJ, 3MF) ohne offene Kanten. Dies ermöglicht es, das generierte Modell an einen Slicer für den weiteren Druck auf FDM- oder SLA-3D-Druckern zu senden.
• Digitalisierung von Prototypen und Skulpturen. Die Modi des strukturierten Lichts reproduzieren komplexe plastische Formen, Reliefs und künstlerische Elemente ohne das Risiko, das Originalprodukt zu beschädigen.

Farb-3D-Scannen

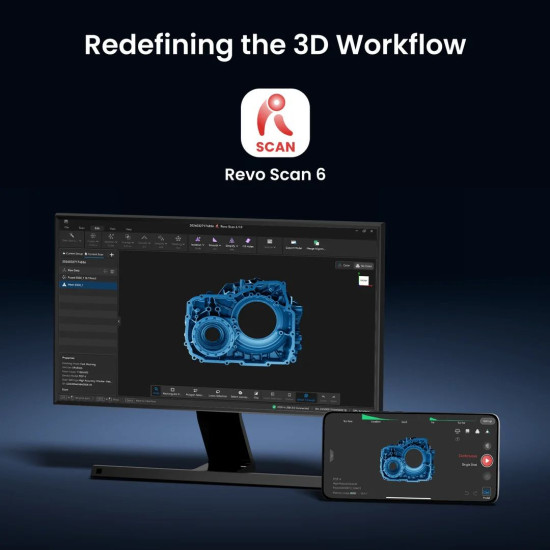

Der Revopoint POP 4 ist mit einer RGB-Kamera mit einer Auflösung von 1,3 MP ausgestattet, die die Farbe und Textur der Oberfläche erfasst und diese Daten mit der Geometrie des 3D-Modells verknüpft. Die Software Revo Scan 6 ermöglicht die Verarbeitung farbiger Modelle zur Visualisierung, Archivierung und weiteren Bearbeitung in Grafikeditoren. Zum Export stehen die Formate FBX, GLTF und Splat zur Verfügung, insbesondere für die Arbeit mit 3D Gaussian Splatting-Daten.

Lieferumfang der Revopoint POP 4 Standard Edition

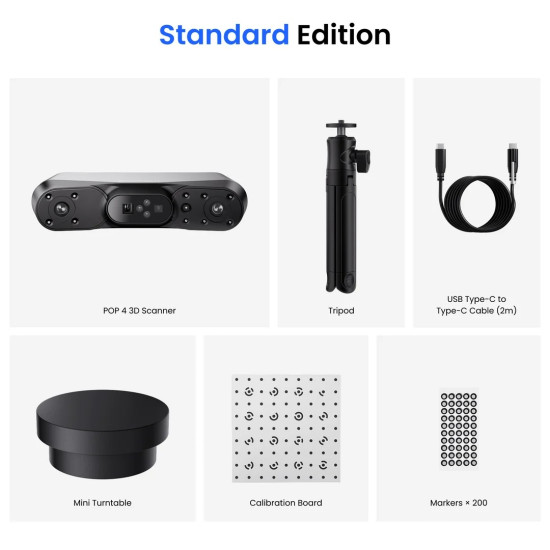

Das Standardpaket enthält die notwendigen Komponenten für die stationäre Digitalisierung auf einem Drehteller und die manuelle Aufnahme mit einem Stativ.

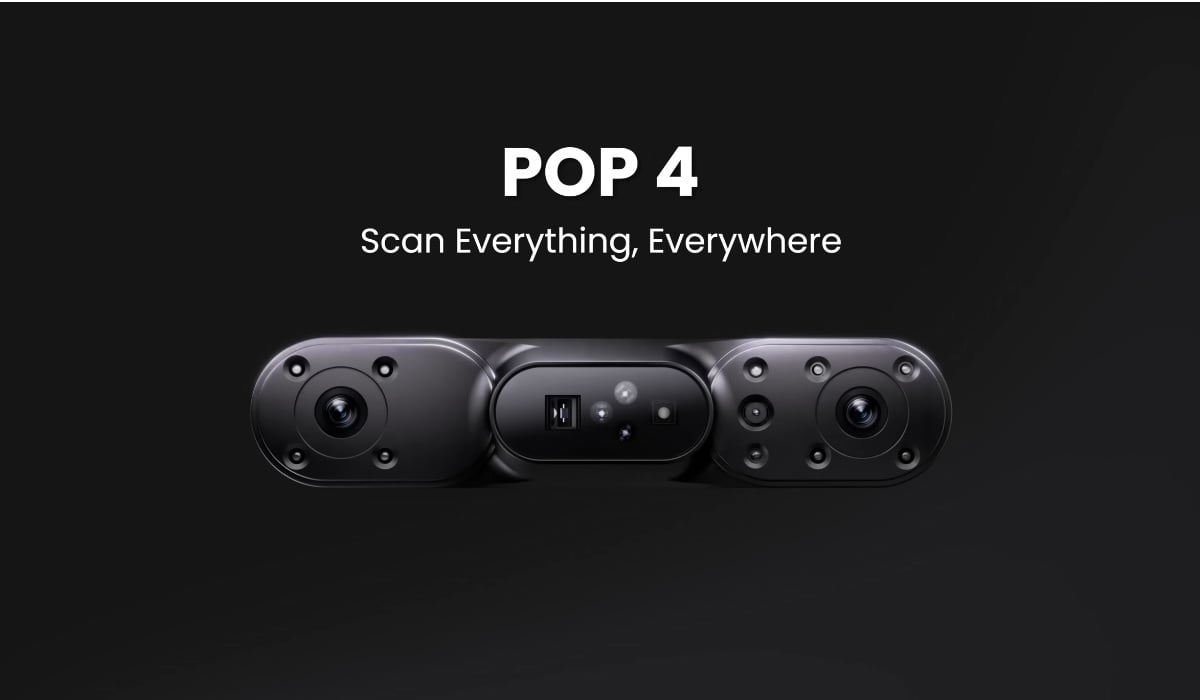

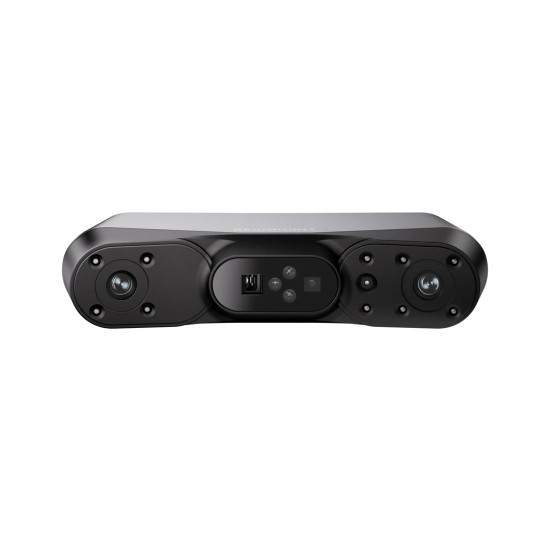

1. 3D-Scanner Revopoint POP 4. Hauptmodul mit Laser- und Infrarotsystemen, Stereokameras und RGB-Kamera.
2. USB Type-C zu Type-C Kabel mit einer Länge von 2 m. Dient zur kabelgebundenen Verbindung mit einem Computer, zur Datenübertragung und zur Stromversorgung des Scanners.

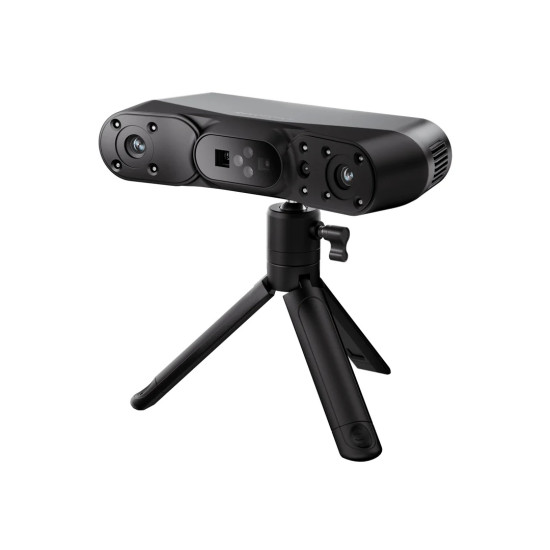

3. Stativ. Wird für die feste Installation des POP 4 während des stationären Scannens verwendet.
4. Reflektierende Marker — 200 Stück. Werden als Referenzpunkte für das Marker-Tracking verwendet, insbesondere im Lasermodus.
5. Mini Turntable. Drehteller für das automatisierte Scannen kleiner Objekte im Tischmodus.
6. Calibration Board. Kalibrierungsplatte für die benutzerdefinierte Kalibrierung des optischen Systems des Scanners.

Technische Spezifikationen der Revopoint POP 4 Premium Edition

Eigenschaften des Revopoint POP 4 Scanners

Anschlüsse und physikalische Parameter des Revopoint POP 4

Praktische Empfehlungen für das 3D-Scannen

• Im Multi-line Laser-Modus platzieren Sie die Marker ungleichmäßig und lassen zwischen ihnen etwa 20–50 mm Abstand, damit der Scanner die Position des Objekts stabil erkennt.
• Halten Sie den Scanner innerhalb des empfohlenen Arbeitsabstands und kontrollieren Sie die Entfernung über den Indikator in der Software.
• Bewegen Sie das Gerät beim manuellen Scannen gleichmäßig und ohne plötzliche Bewegungen, um das Tracking nicht zu verlieren.
• Für spiegelnde, transparente und komplex glänzende Oberflächen tragen Sie vor dem Scannen einen Mattierungsspray auf.
• Exportieren Sie die endgültigen Daten im STL-Format für den 3D-Druck oder in OBJ/FBX zur Erhaltung der Farbtexturen.

Bestellen Sie die Revopoint POP 4 Standard Edition

Bestellen Sie die Revopoint POP 4 Standard Edition, wenn Sie einen Revopoint 3D-Scanner für die Digitalisierung von Teilen, Reverse-Engineering und die Arbeit vor Ort mit Objekten benötigen. Wir helfen Ihnen bei der Auswahl des Sets, beraten Sie zu den Möglichkeiten der Revopoint POP 4 Standard Edition, Garantie und Lieferbedingungen.
