3D-Scanner Revopoint POP 4 Premium Edition

Revopoint POP 4 Premium Edition 3D-Scanner basierend auf künstlicher Intelligenz

Revopoint POP 4 Premium Edition ist ein hybrider tragbarer und stationärer 3D-Scanner zur Digitalisierung von Objekten mit komplexer Geometrie, der blauen Laser, infrarotes strukturiertes Licht im Vollfeld und VCSEL kombiniert. Das Gerät ist für das Scannen von Teilen, Reverse Engineering, Maßkontrolle, 3D-Druck und die Erstellung von farbigen digitalen Modellen konzipiert. Das kompakte Gehäuse mit einem Gewicht von 286 g enthält optische Systeme zur Arbeit mit Objekten von der Größe 10 × 10 × 10 mm bis 2 × 2 × 2 m.

Hauptvorteile des Revopoint POP 4 Premium Edition

• 5 Scanmodi. Das optische System passt sich verschiedenen Oberflächen an, von glänzendem Metall und dunklem Kunststoff bis hin zu organischen Formen oder großen Objekten.

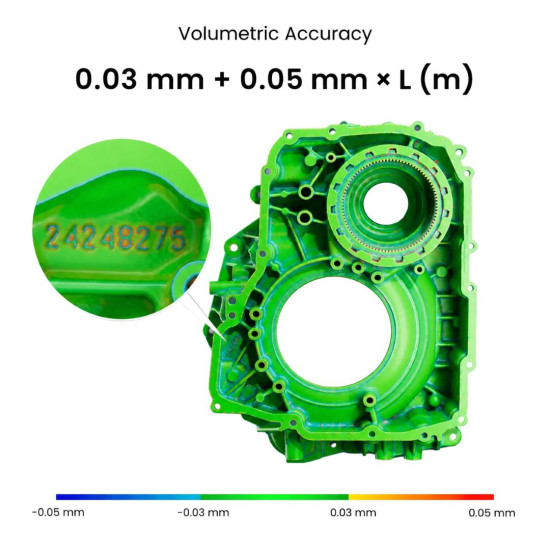

• Genauigkeit eines einzelnen Frames bis zu 0,03 mm. Im Lasermodus erfasst das Gerät kleine geometrische Elemente mit minimalem Fehler für metrologische und konstruktive Aufgaben.
• 30 blaue kreuzende Laserlinien. Der Modus bietet eine hohe Punktdichte und stabiles Lesen von dunklen oder reflektierenden Oberflächen.
• Deep-Hole Mode für komplexe Geometrien. Eine blaue Laserlinie hilft, die Geometrie von engen Löchern, Gewindesitzen, Nuten und Vertiefungen präzise zu erfassen.
• Datenerfassungsrate bis zu 105 Frames/s. Bei der Verarbeitung auf einem PC mit kompatibler NVIDIA GPU erfasst das Lasermodul bis zu 2 Millionen Punkte pro Sekunde.
• Arbeiten bei Außenbeleuchtung. Der infrarote VCSEL-Modul und der mitgelieferte Outdoor Blue Filter ermöglichen das Scannen von Objekten im Freien bei hellem Tageslicht.
• Erweitertes Premium Edition Erweiterungspaket. Der 5500 mAh Akku-Griff bietet bis zu 4 Stunden Autonomie ohne Steckdose, und das Hardcase schützt die Optik während des Transports.

3D-Scanmodi des POP 4

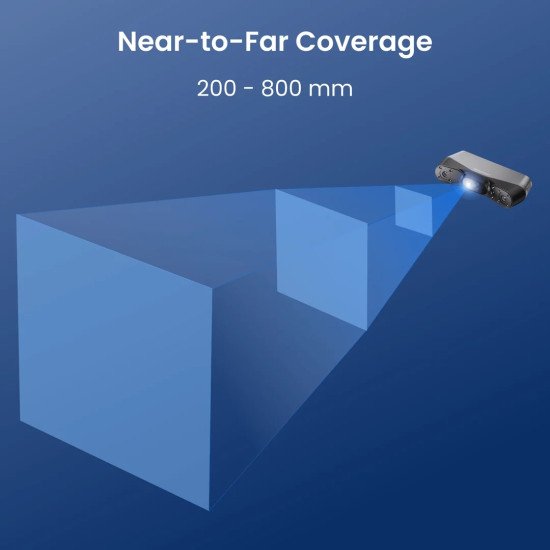

• Multi-line Laser Mode. Ein Netz aus 30 blauen kreuzenden Laserlinien zur Digitalisierung von Metallteilen, gestanzten Elementen, dunklen und glänzenden Oberflächen. Arbeitsabstand 200–400 mm, Geschwindigkeit bis zu 105 Frames/s mit kompatibler NVIDIA GPU oder bis zu 60 Frames/s bei Verarbeitung auf CPU, Genauigkeit eines einzelnen Frames bis zu 0,03 mm.
• Deep-Hole Mode. Eine blaue Laserlinie zur Erfassung der Geometrie von Sacklöchern, Kanälen, Nuten und tiefen Vertiefungen, die schwieriger mit einem breiteren Lasernetz zu erfassen sind.
• Full-field HD Mode. Strukturiertes Licht im nahen Infrarotbereich für die schnelle Digitalisierung komplexer Formen, Reliefs und Skulpturen. Geschwindigkeit bis zu 20 Frames/s und bis zu 5 Millionen Punkte/s, Arbeitsabstand 250–500 mm, Genauigkeit eines einzelnen Frames bis zu 0,08 mm.

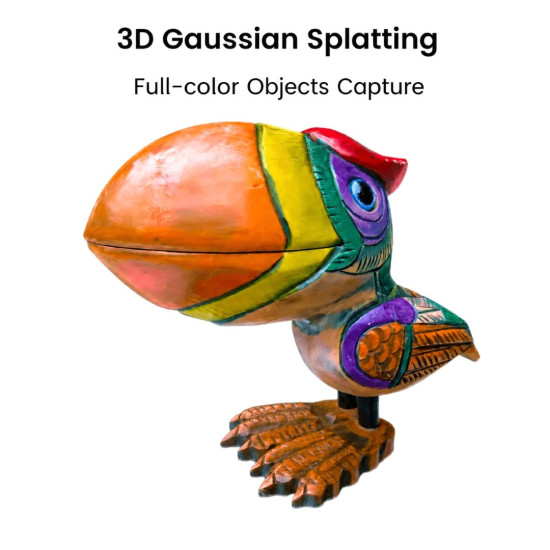

• Hybrid HD Mode. Modus mit geometrischem und farbigem Tracking für Objekte mit ausgeprägter Textur und Farbverläufen. Arbeitsabstand 250–500 mm.
• VCSEL Mode. Strukturiertes infrarotes VCSEL-Licht für mittelgroße und große Objekte und Arbeiten im Freien. Arbeitsabstand 300–800 mm, Geschwindigkeit bis zu 30 Frames/s, Genauigkeit 0,10 mm bei 300–500 mm und 0,20 mm bei 500–800 mm.

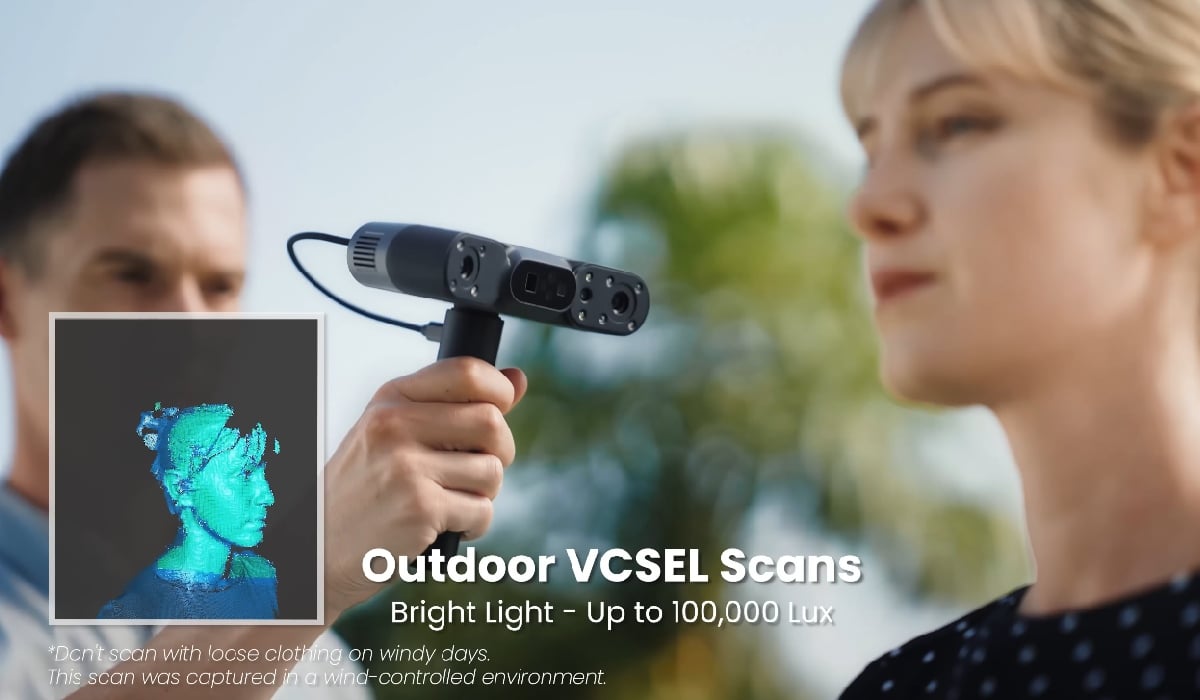

Scannen im Freien und drahtloses Arbeiten

Für die Digitalisierung im Freien wird das infrarote VCSEL-Modul verwendet, das gegen helles Licht bis zu 100.000 Lux beständig ist. Bei der Verwendung des Multi-line Laser Mode im Freien wird der Outdoor Blue Filter aus dem Premium Edition Set verwendet. Die drahtlose Verbindung erfolgt über Wi-Fi 6 und Bluetooth 4.1. Autonomes Infrarotscannen kann mit einem Smartphone auf iOS oder Android über die Revopoint Revo Scan App durchgeführt werden. Für Lasermodi mit hoher Belastung ist eine Datenverarbeitung auf einem PC erforderlich, wobei das visuelle Signal auf ein mobiles Gerät übertragen wird. Der 5500 mAh Akku-Griff dient als autonome Stromquelle und bietet bis zu 4 Stunden Scannerbetrieb ohne Netzanschluss.

Welche Objekte können gescannt werden

Der Revopoint POP 4 eignet sich für die Arbeit mit folgenden Kategorien:

• Gehäuseteile, Halterungen, Mechanismuselemente und Autoteile;
• Modelle, Prototypen und Master-Modelle für Guss oder 3D-Druck;
• Kunstgegenstände, Statuetten und Museumsexponate;
• Objekte mit farbiger Oberfläche, bei denen eine Texturübertragung erforderlich ist.

Transparente Elemente (Glas, transparenter Kunststoff) und stark spiegelnde Oberflächen erfordern das vorherige Auftragen eines matten Scansprays, da Lichtstrahlen unter einem kritischen Winkel gebrochen oder reflektiert werden.

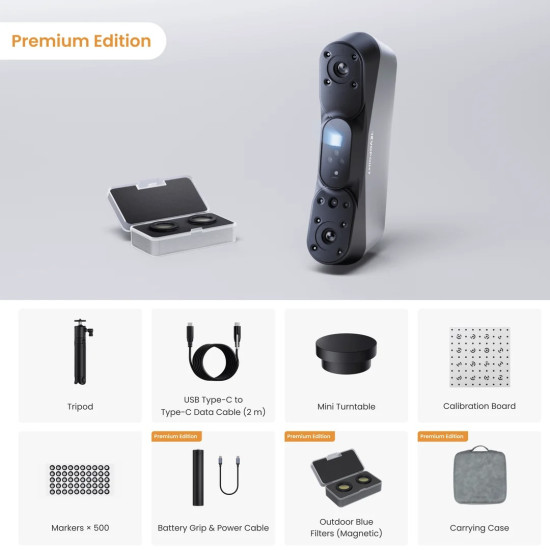

Lieferumfang des Revopoint POP 4 Premium Edition

Die Premium Edition unterscheidet sich von der Standard Edition durch das Vorhandensein eines Schutzkoffers für den Transport, eines Akku-Griffs für den autonomen Betrieb und optischer Filter für den Außeneinsatz.

1. Revopoint POP 4 3D Scanner. Hauptmodul zur Erfassung der Geometrie des Objekts und Erstellung von 3D-Modellen.
2. Akku-Griff Battery Grip, 5500 mAh. Versorgt den Scanner während der mobilen Arbeit mit Strom und dient als Griffhalterung.
3. Stromkabel für Battery Grip. Zum Anschluss des Akku-Griffs an den Scanner.
4. Schutzkoffer Carrying Case. Wird zur Aufbewahrung und zum Transport des Scanners und der mitgelieferten Zubehörteile verwendet.

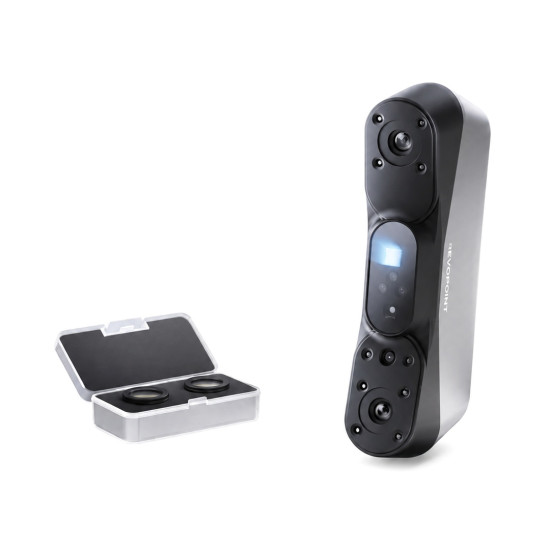

5. Outdoor Blue Filters. Optische Filter für die Arbeit mit blauem Laser bei intensivem Außenlicht.
6. Mini Turntable. Drehtisch zum Scannen kleiner Objekte im stationären Modus.
7. Stativ. Wird zur festen Aufstellung des Scanners beim Tischscannen verwendet.
8. Kalibrierungsplatte. Wird zur Kalibrierung des optischen Systems des Scanners verwendet.
9. USB Type-C Kabel, 2 m lang. Zum kabelgebundenen Anschluss an den Computer und zur Datenübertragung.
10. Reflektierende Marker – 500 Stück. Werden als Referenzpunkte für das Marker-Tracking auf glatten, symmetrischen oder geometrisch homogenen Oberflächen verwendet.

Technische Daten des Revopoint POP 4 Premium Edition

Scanner-Spezifikationen des Revopoint POP 4

Anschlüsse und physische Parameter des Revopoint POP 4

Praxistipps für die Arbeit mit dem POP 4

• Für das Reverse Engineering von Metallteilen mit präzisen Abmessungen wählen Sie den Modus Multi-line Laser Mode.
• Kleben Sie Marker auf symmetrische, flache oder glatte Objekte, auf denen keine ausgeprägten geometrischen Orientierungspunkte vorhanden sind.
• Verwenden Sie die mitgelieferte Kalibrierungsplatte bei Temperaturänderungen der Umgebung oder nach dem Transport des Geräts.
• Beim Scannen von transparentem Glas oder glänzendem schwarzem Kunststoff tragen Sie eine dünne Schicht Scanspray auf.

Revopoint POP 4 Premium Edition bestellen

Bestellen Sie Revopoint POP 4 Premium Edition, wenn Sie einen Revopoint 3D-Scanner zur Digitalisierung von Teilen, Reverse Engineering und Außeneinsätzen benötigen. Wir helfen Ihnen, das passende Set auszuwählen, beraten Sie zu den Möglichkeiten des Revopoint POP 4 Premium Edition, Garantie und Lieferbedingungen.
