У сучасному виробництві, де контроль геометрії деталей і складних конструкцій стає критичним для забезпечення якості, швидкості та конкурентоспроможності, наявність ефективного рішення для метрологічного контролю в реальному виробничому середовищі є незамінною. Саме тут на передній план виходить система ­FreeProbe 2 від SHINING 3D — бездротовий оптичний модуль, призначений для високоточних вимірювань у складних умовах, доповнюючи традиційні 3D-сканери та створюючи нові можливості для інспекції.

У цій статті ми розглянемо основні переваги FreeProbe 2, її практичне застосування у виробничому середовищі, ключові переваги для бізнесу, а також деякі рекомендації щодо впровадження.

Що таке FreeProbe 2 і яка її роль

FreeProbe 2 — це частина серії FreeProbe, розробленої SHINING 3D, призначена для застосувань, де традиційне 3D-сканування не може забезпечити повного охоплення геометрії: наприклад, глибинні отвори, вузькі щілини, недоступні поверхні.

Ця система інтегрується з оптичними системами вимірювання та динамічного відстеження (optical-metrology / tracking systems) і дозволяє професійно проводити контроль геометрії, доповнюючи або замінюючи методи, які базуються лише на поверхневому скануванні.

Отже, FreeProbe 2 не є окремим 3D-сканером у традиційному розумінні, а модулем, який розширює функціональність системи контролю і забезпечує точкові/геометричні заміри у поєднанні з оптичним відстеженням.

Основні переваги для промислового застосування

Мобільність і бездротовий дизайн

FreeProbe 2 створена з думкою про максимальну свободу дій на виробництві: без прив’язки до кабелів, з можливістю швидкого підключення до системи. Це суттєво спрощує інспекційні завдання в цеху, коли доступ обмежений або необхідно виконати вимірювання «на місці».

Доступ до важкодоступних місць

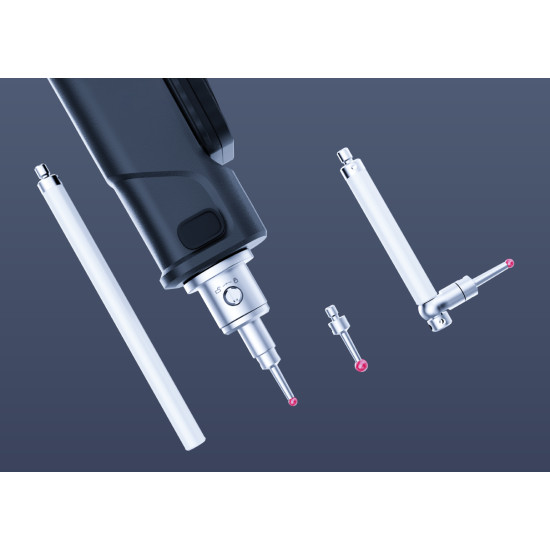

У багатьох виробничих процесах виникає потреба вимірювати глибинні отвори, щілини, підповерхневі елементи або ділянки, які просто неможливо «сканувати» традиційним шляхом. FreeProbe вирішує саме такі задачі завдяки можливості точкового контакту, різним наконечникам та адаптерам.

Інтеграція з системами оптичного відстеження

Ця система призначена для працювання у зв’язці з оптичними системами контролю (наприклад, серія FreeScan Trak від SHINING 3D). Завдяки цьому вимірювання проводяться з урахуванням просторового положення, що суттєво підвищує їхню надійність.

Підвищена ефективність інспекцій

За рахунок швидкого налаштування, ергономічного дизайну та адаптованого програмного забезпечення FreeProbe 2 дозволяє значно скоротити час вимірювання та аналізу, що, в свою чергу, знижує простої обладнання та підвищує продуктивність.

Професійна підтримка і екосистема

SHINING 3D забезпечує підтримку, сумісність із провідним метрологічним програмним забезпеченням та можливості для актуалізації рішення відповідно до вимог галузі. Це означає, що впровадження FreeProbe 2 може бути частиною більшої системи контролю якості.

Сфери застосування

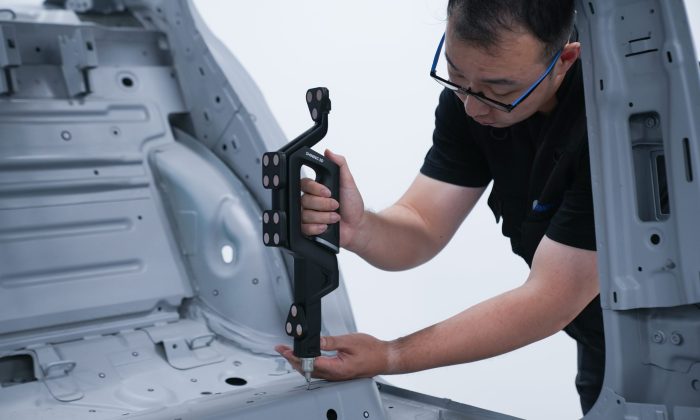

FreeProbe 2 знаходить своє місце у різних виробничих і промислових середовищах – нижче наведено ключові сценарії.

Автомобільна промисловість

Контроль геометрії деталей, підресорних елементів, каркасів, вузлів складання, коли необхідно вимірювати глибинні отвори або внутрішні поверхні.

Підтримка процесів перевірки якості у виробництві або після складання.

Авіація та космічна галузь

Перевірка складних елементів фюзеляжу, внутрішніх камер, монтажних отворів, де доступ обмежений.

Виконання метрологічної перевірки великих деталей чи вузлів прямо у виробничому цеху або на місці.

Машинобудування та важке обладнання

Геометричний контроль крупногабаритних елементів, агрегатів, які не можна розмістити у класичній лабораторії.

Інспекція після монтажу, коли переміщення виробу неможливе або недоцільне.

Металургія, енергетика, комунальні системи

Інспекція трубопроводів, корпусних елементів, жорстких конструкцій, які містять важкодоступні ділянки.

Вимірювання під час планового обслуговування чи у польових умовах.

Переваги для бізнесу

Впровадження FreeProbe 2 в інспекційний процес дає компаніям низку стратегічних переваг:

• Підвищення якості продукції — за рахунок більш повного охоплення геометрії, включно з зонами, до яких раніше було складно добратись.
• Скорочення вартості контролю — менш час на налаштування, менше простоїв, скорочення кількості повторних операцій.
• Гнучкість виробництва — можливість виконувати вимірювання без знімання деталі з виробничого процесу або в умовах обмеженого доступу.
• Конкурентна перевага — у сегментах, де метрологічні вимоги зростають, можливість демонструвати надійність і відповідність стандартам.
• Інтеграція у цифрові потоки — FreeProbe 2 легко інтегрується в існуючу систему контролю та програмне забезпечення, що дозволяє створити єдиний цифровий ланцюг від виробництва до звітності.

Рекомендації щодо впровадження

Щоб максимізувати ефективність використання FreeProbe 2, слід врахувати декілька практичних порад:

• Оцінка процесу – перед впровадженням необхідно проаналізувати, які саме ділянки виробничого процесу мають обмежений доступ або складну геометрію і де традиційне сканування є недостатнім.
• Підбір сумісної системи відстеження – FreeProbe 2 працює у зв’язці з оптичними системами контролю, тому важливо забезпечити сумісність і правильну конфігурацію.
• Навчання операторів – навіть зручний інтерфейс потребує ознайомлення з методами роботи, правильного використання наконечників для доступу до складних зон, а також калібрування/налагодження системи.
• Планування зон вимірювань – визначення маршрутів, точки доступу, умов освітлення та фіксації об’єкта, що підлягає контролю.
• Інтеграція даних – налаштування програмного забезпечення для обробки вимірювань, інтеграції в систему звітності та контролю якості, автоматизація аналізу даних.

Періодична перевірка системи – як будь-яке метрологічне обладнання, FreeProbe 2 потребує регулярної калібрування, перевірки точності та відповідності стандартам.
