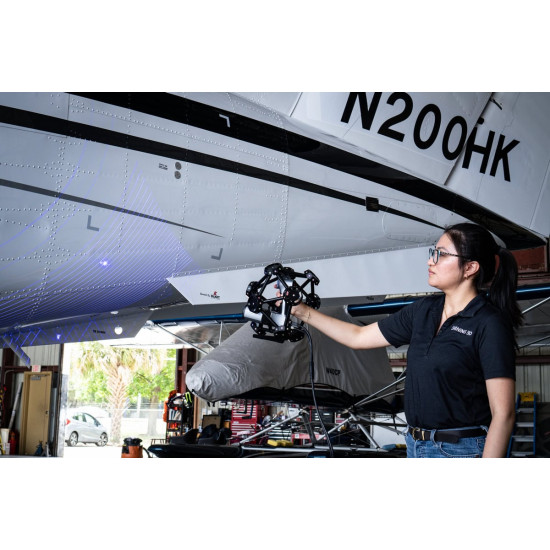

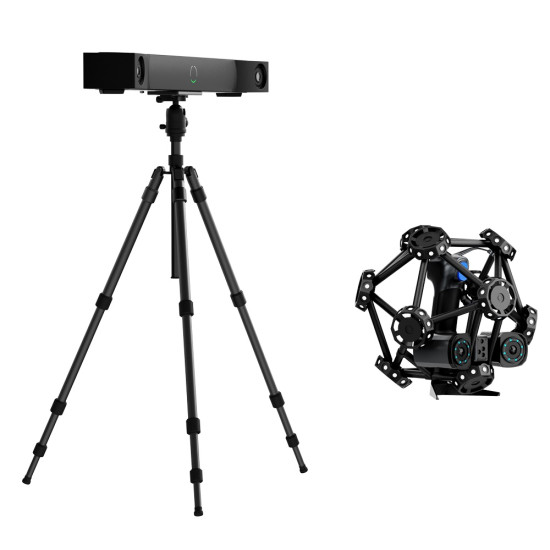

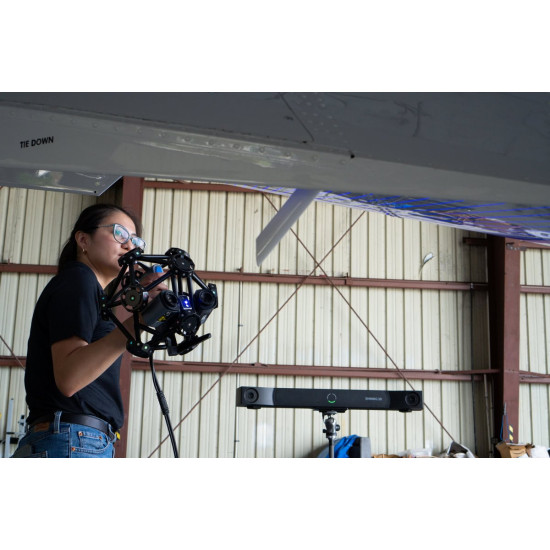

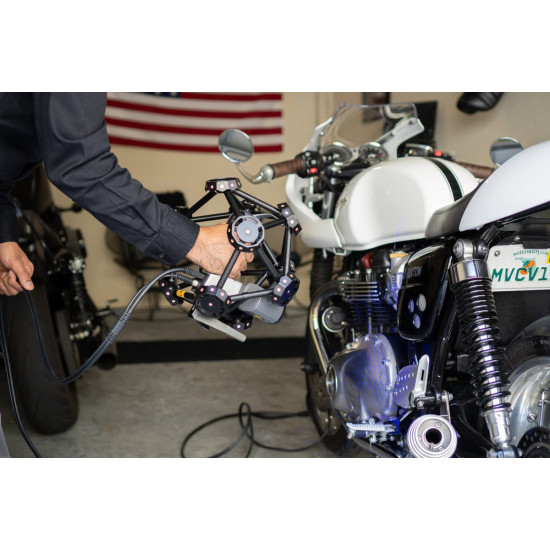

3D сканер Shining 3D FreeScan Trak Pro2

3Д сканер Shining 3D FreeScan Trak Pro2

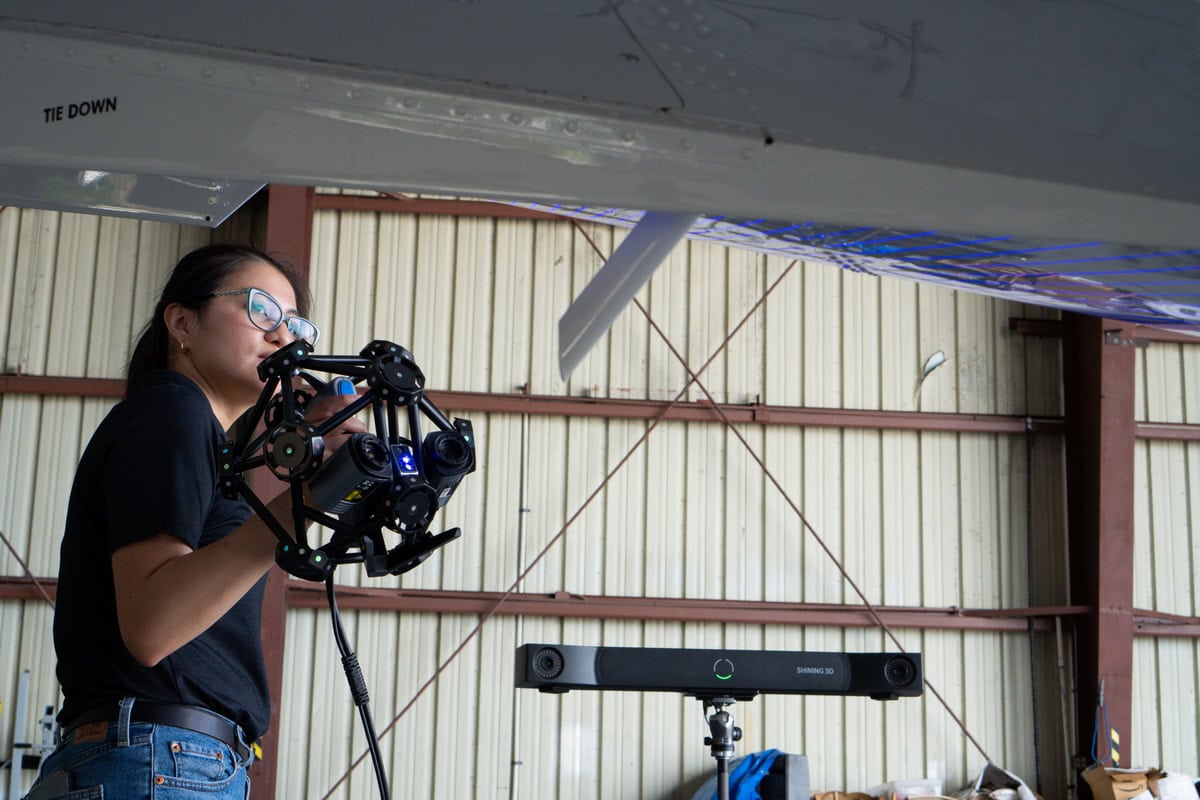

3Д сканер FreeScan Trak Pro2 від Shining 3D є портативною координатно-вимірювальною оптичною системою, призначеною для точного 3Д сканування та контролю якості.

FreeScan Trak Pro2 оснащений безмаркерною динамічною референцією і є вдосконаленим метрологічним інструментом для точного контролю якості та 3Д перевірки. Він пропонує високу точність і повторюваність, що дозволяє швидко і точно сканувати різні типи частин і поверхонь без потреби в маркерах.

FreeScan Trak Pro2 підтримує кілька режимів сканування для різних застосувань, включаючи як оптичне відстеження, так і сканування з маркерами, детальне сканування та сканування глибоких отворів, і забезпечує метрологічну точність до 0.023 мм зі швидкістю сканування до 3,070,000 точок на секунду. Сертифікована за стандартом ISO 17025, система може бути доповнена FreeProbe, у поєднанні з яким система забезпечує безперешкодну інтеграцію контактного зондування, покращуючи загальний процес перевірки.

Широкий і розширювальний діапазон відстеження FreeScan Trak Pro2 дозволяє вимірювати великі обсяги та поверхні без втрати точності або потреби в традиційних стрибках. Система має вдосконалені режими сканування, які включають 50 перехресних лазерних ліній для швидкого і точного сканування, 7 паралельних лазерних ліній для високої роздільної здатності деталей і одну лазерну лінію для сканування глибоких отворів.

Головні характеристики оптичної системи

• Динамічне позиціонування, маркери не потрібні.
• Точність до 0,023 мм відповідно до стандартів VDI/VDE 2634 в лабораторії.
• Сертифікованій за ISO/IEC 17025:2017.
• Висока швидкість сканування до 3 070 000 точок/сек.
• Акредитація ISO 17025.
• Кілька режимів 3Д сканування підвищують універсальність.
• Інтуїтивно зрозуміле програмне забезпечення з комплексним набором інструментів.

Динамічна референція без маркерів

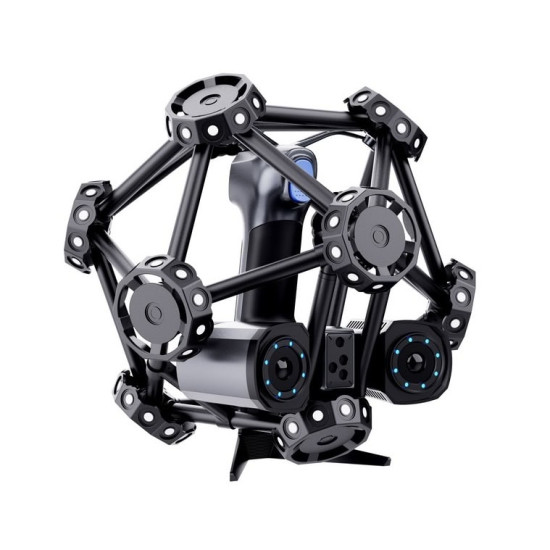

Бар FreeTrak автоматично відстежує сканер TE25 за допомогою вбудованих цільових маркерів, що усуває потребу в ручному розміщенні маркерів на об'єкті для сканування. Такий безмаркерний підхід спрощує процес 3Д сканування, економлячи час і підвищуючи ефективність.

Виняткова точність

FreeScan Trak Pro2 забезпечує результати метрологічного сканування з винятковою точністю, досягаючи 0,023 мм. Точність оцінюється відповідно до стандартів VDI/VDE 2634 в лабораторії, сертифікованій за ISO/IEC 17025:2017.

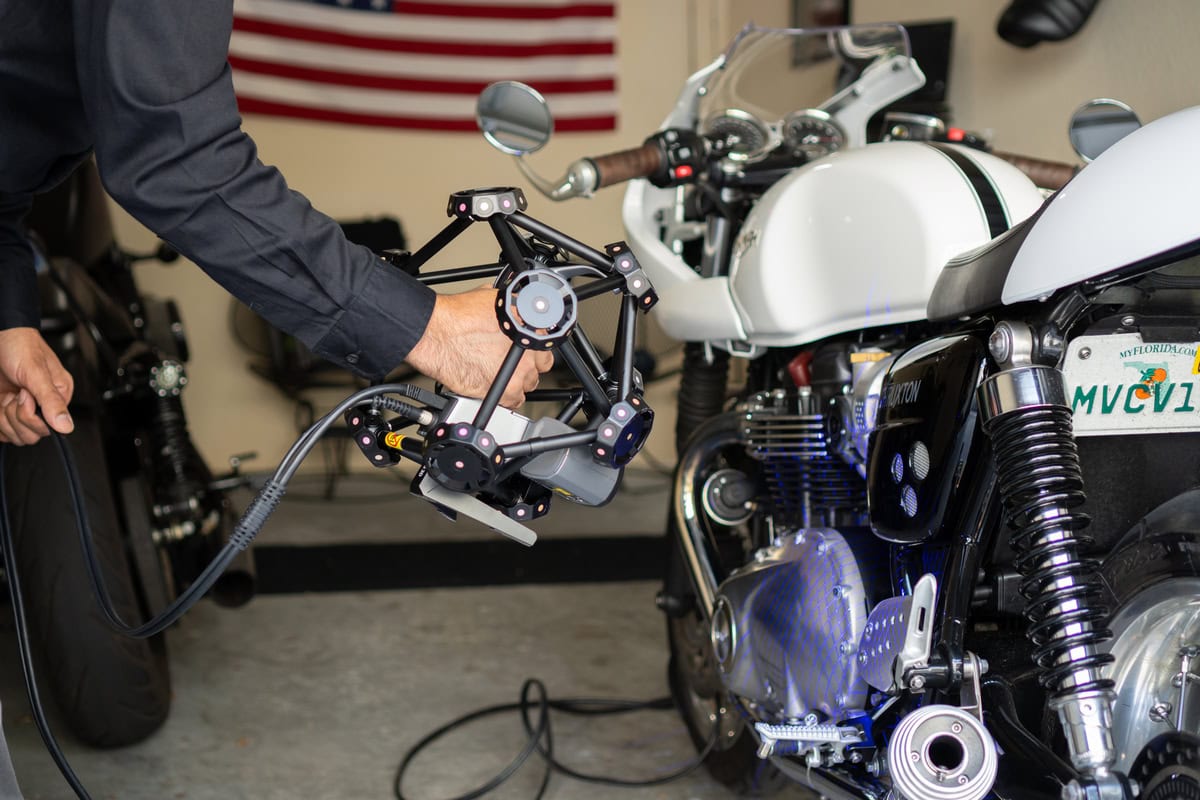

Три режими сканування

• 50 перехрещених лазерних ліній - швидке та високоточне сканування.
• 7 паралельних лазерних ліній - часткове сканування HD для надзвичайно дрібних деталей.
• 1 одна лазерна лінія - сканування глибоких отворів (співвідношення діаметра отвору до глибини 1:4).

Високошвидкісне сканування

У поєднанні з 50 блакитними лазерними лініями дві промислові камери Trak Pro2 по 5,0 Мп кожна забезпечують надшвидкісний збір даних для плавного сканування.

Широкий діапазон вимірювання

Широкий і розширюваний діапазон відстеження FreeScan Trak Pro2 дозволяє вимірювати широкий спектр об’ємів і поверхонь без шкоди для точності або потреби в традиційних перемикання у процесі сканування.

Підтримує як оптичне відстеження, так і сканування маркерів

Перемикайтеся між цими двома режимами залежно від ваших вимог і типу об’єкта для сканування. Ця подвійність пропонує гнучкість для охоплення більш широкого діапазону застосувань і типів поверхонь.

Візуалізація якості даних

Користувачі можуть перевірити, чи є відстань сканування оптимальною, спостерігаючи за кольором лазерних ліній, що проєктуються на об'єкт. Крім того, вбудований індикатор якості даних допомагає визначити області, де скановані дані можуть бути недостатніми, забезпечуючи точніший і надійніший процес сканування.

На малюнку: області жовтого кольору мають неповні дані, - об'єкт потребує додаткового скануваня.

Надійне та інтуїтивно зрозуміле програмне забезпечення

Відображення даних сітки у реальному часі. Інтуїтивно зрозуміле, оптимізоване програмне забезпечення відображає дані сітки в режимі реального часу під час сканування заготовки, заощаджуючи час на подальшому створенні сітки хмари точок.

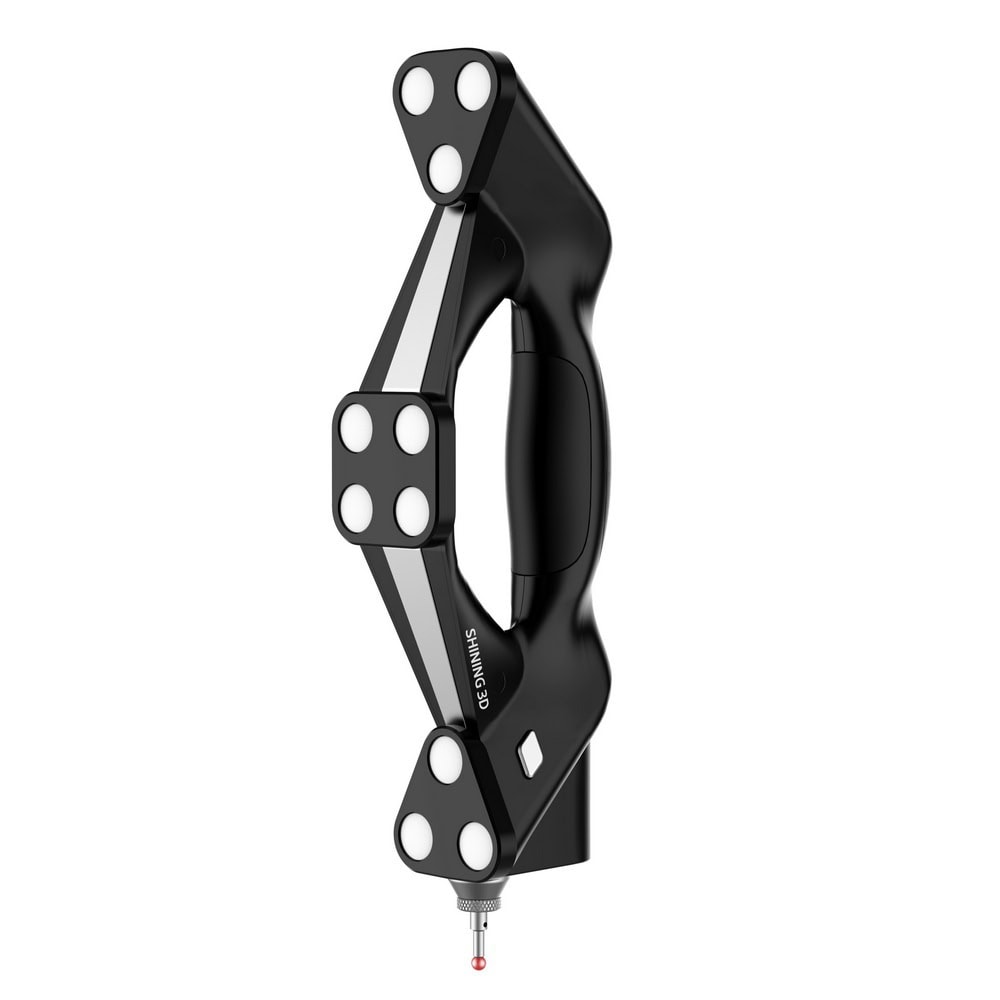

Додатковий датчик FreeProbe*

• Ергономічний дизайн для легкого утримання та використання.
• Міцна конструкція для забезпечення точності.
• Багатофункціональна кнопка для різноманітних функцій.
• Інтеграція з PolyWorks і Control X для швидкої перевірки.

Якщо потрібні лише певні дані, використовуйте зонд для створення геомегічних об’єктів для швидкого огляду чи вимірювання без отримання даних сітки.

* Купується окремо

Купити в Польщі індустріальний 3Д сканер із трекером положення FreeScan Trak Pro2

FreeScan Trak Pro2 - промисловий 3Д сканер із трекером положення - ідеальний інструмент метрологічного класу для контролю якості та 3Д інстпекції.
