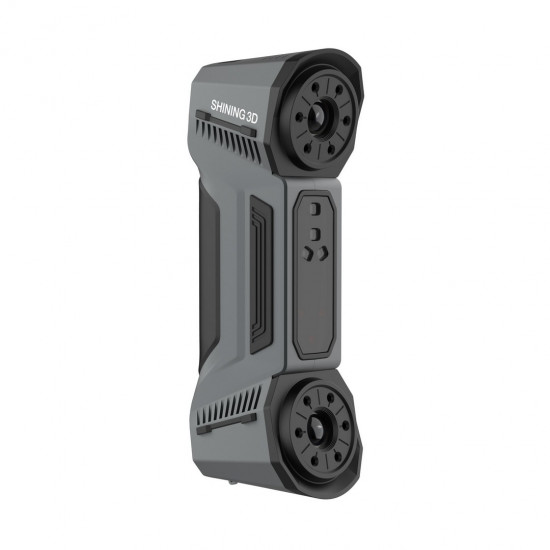

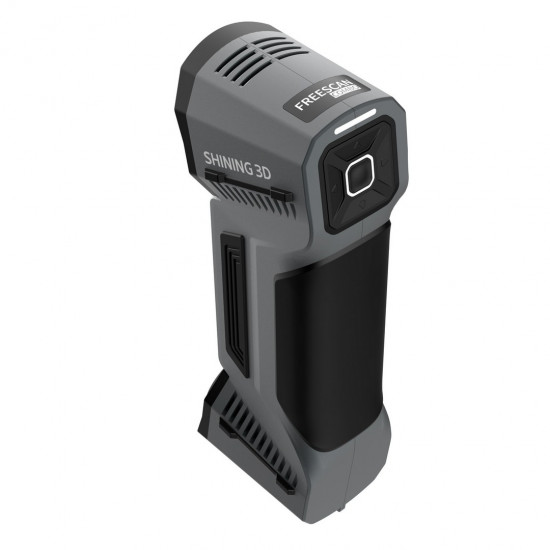

Метрологічний 3Д сканер FreeScan Combo+
3Д сканер FreeScan Combo+ – це компактний і високоточний 3D сканер Shining 3D, який встановлює нові стандарти в галузі метрології. Завдяки гібридній технології (синій лазер та інфрачервоне VCSEL світло), він забезпечує детальне сканування різноманітних об’єктів, включаючи глибокі отвори та складні геометрії. Швидкість сканування та висока роздільна здатність роблять його ідеальним інструментом для контролю якості, зворотного проектування та інших застосувань, що вимагають точності.
Потужний сканер FreeScan Combo+ містить два джерела світла у надкомпактному корпусі розміром лише 193*63*53 мм, що
спрощує застосування у малогабаритних середовищах сканування та робить сканер універсальним. Він оснащений як
блакитним лазером, так і інфрачервоною технологією VCSEL і важить лише 620 г.
Ефективність серії FreeScan Combo у поєднанні з гібридною технологією, широким полем зору та адаптованістю до матеріалів робить її дуже універсальною.
Переможець RedDot Award 2024
Портативний 3Д сканер FreeScan Combo+ хизується цікавими характеристиками, які відрізняють його на ринку. Відзначений нагородою Red Dot Award 2024 року.
- Гібридний сканер метрологічного класу. Синій лазер та інфрачервоне VCSEL світло.
- Надкомпактний. Розмір всього 193*63*53 мм вага 620 г.
- Точність до 0,02 мм.
- Швидкість сканування до 3 600 000 точок/с, яка забезпечується проекцією до 50 лазерних ліній.
- Оптимізований кут огляду камери для сканування вузьких просторів (отвори, щілини та ін.).
4 режими роботи
Завдяки різноманітним режимам та технологіям сканування, FreeScan Combo+ може адаптуватися до багатьох випадків застосування. Цей легкий, портативний 3Д сканер пропонує чотири режими:
- Багатолінійне сканування, 50 лазерних ліній для легкого сканування великих площ.
- Точне сканування, 7 паралельних лазерних ліній для сканування найдрібніших деталей.
- 1 одна лазерна лінія може отримати 3Д дані з вузьких ділянок, таких як отвори.
- В інфрачервоному режимі може сканувати без маркерів, що позиціонують.

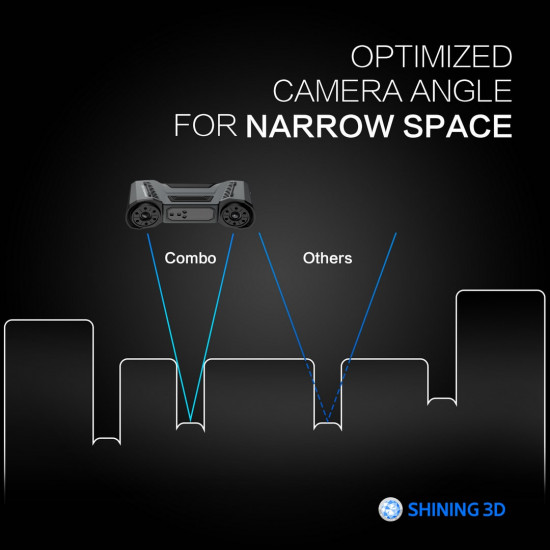

Сканування глибоких отворів із повними даними
Оптимізований кут нахилу об'єктива сканера та однолінійний режим забезпечують комплексне отримання даних для глибоких отворів та кишень. Скануйте та перевіряйте кожну окрему частину вашої заготівлі.

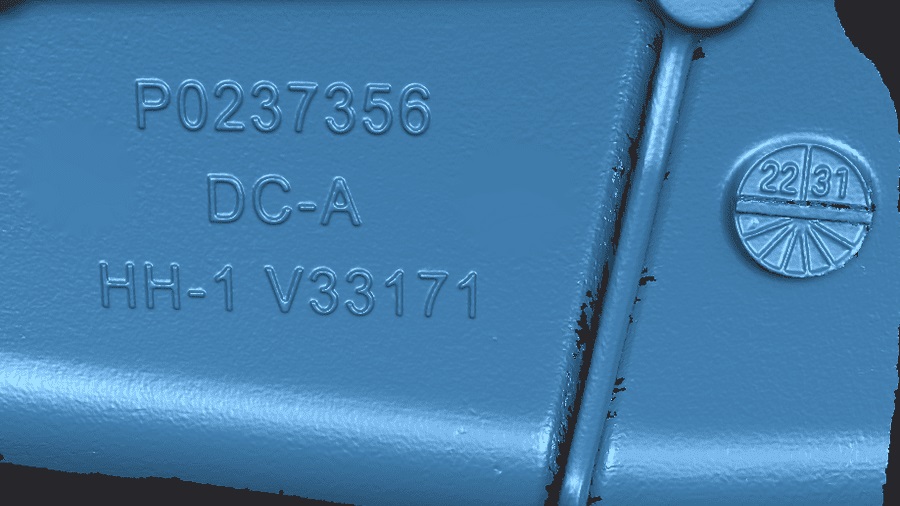

Точне сканування
Метрологічна точність, яка відповідає VDI-VDE 2634-3, точність у багаторядковому режимі сканування може досягати 0,02 мм на швидкості до 3 600 000 пікселів на секунду в режимі лазерного сканування і швидкості 2 250 000 пікселів в секунду в інфрачервоному режимі.
Інтуїтивно-зрозуміле та безкоштовне ПЗ для сканування
FreeScan Combo+ забезпечує простий робочий процес з його потужним та зручним програмним забезпеченням, яке інтегрує з'єднання з поп улярними програмами для 3D-інспекції та проектування та дозволяє більш ефективно імпортувати дані сканування.
Застосування 3Д сканера FreeScan Combo+
FreeScan Combo+ застосовують для точного контролю метрологічного рівня, зворотного проектування, розробки продукції, адитивного виробництва та інших вимогливих програм у широкому діапазоні секторів. Це включає автомобільну промисловість, аерокосмічну промисловість, залізничний транспорт, важку промисловість, виробництво прес-форм, ливарне виробництво та медичну промисловість.
Специфікація FreeScan Combo+
Режими сканування
| Лазерне Сканування |
Інфрачервоне Сканування | |||
| Режим сканування | Багаторядкове сканування |
Однорядкове сканування |
Точне сканування |
Інфрачервоне сканування |
| Джерело світла | 50 лазерних ліній |
Одна лазерна лінія |
7 паралельних лазерних ліній |
Джерело світла VCSEL |
| Робоча відстань | 300 мм | 300 мм | 200 мм | 300 мм |
| Швидкість сканування | 3 600 000 точок/с |
2 250 000 точок/с |
||
Продуктивність
| Лазерне Сканування |
Інфрачервоне Сканування |
|
| Точність сканування |
До 0,02 мм |
/ |
| Об'ємна точність |
0,02 + 0,033 мм/м |
0,05+0,1 мм/м |
| Глибина сканування |
360 мм |
Максимально 1240 мм |
| Максимальний кут огляду |
520 * 510 мм |
600 * 600 мм |
| Точкова відстань |
0,05 - 10 мм |
0,1 - 3 мм |
| Клас лазера | Клас II (безпечний для очей) |
Клас II (безпечний для очей) |
Системні вимоги
- Стандарт підключення - USB 3.0
- Вхідна потужність - 12 В, 5,0 А
- Робоча температура - -20 ~ 40 °C
- Робоча вологість - 10 ~ 90%
- Сертифікація - CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50
- Рекомендована конфігурація комп'ютера - ОС: Windows 10 Pro (64-біт)/Windows 11 Pro (64-біт). Процесор: Intel (R) Core (TM) i7-13650HX 13-го покоління 2,6 ГГц або вище. Відеокарта: NVIDIA GeForce RTX 4060 або вище. Відеопам'ять: 8 ГБ або вище. Оперативна пам'ять: 64 ГБ або вищою, DDR5 двоканальна. USB-порт: USB 3.0
Комплект поставки
- 3Д-сканер FreeScan Combo+
- USB флешка
- Ключ
- Адаптер живлення
- Калібраційна плита
- Сертифікат і короткий посібник користувача
- Маркери
- Кабель живлення
- USB кабель
