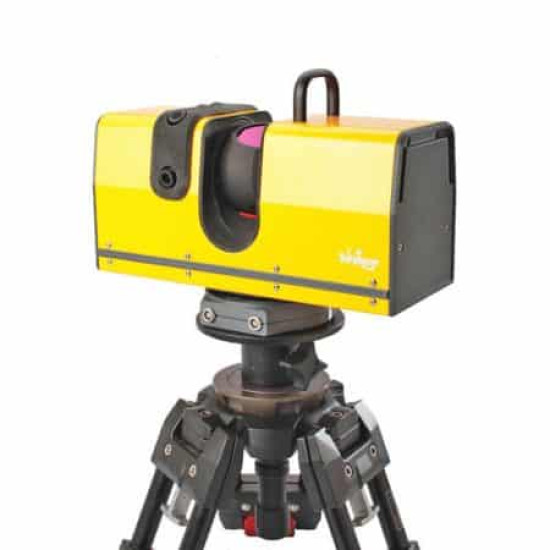

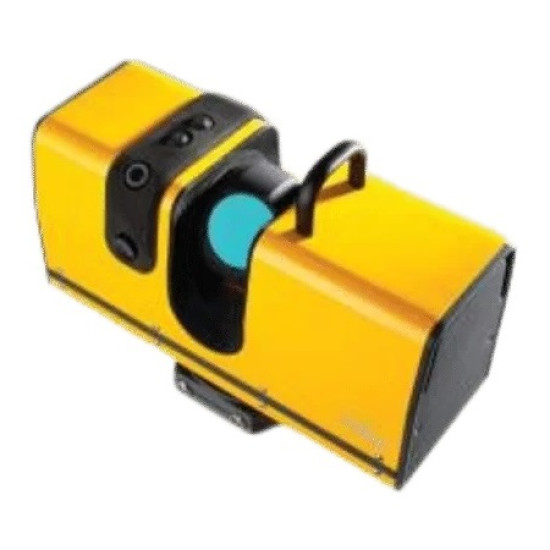

Напівсферичний лазерний сканер Surphaser 80HSX
Напівсферичний лазерний сканер Surphaser 80HSX – промисловий прилад метрологічного класу з ультракоротким радіусом дії від 0,25 до 7 м. Застосовується для отримання тривимірних даних про геометрію великих об'єктів. Сканери Surphaser відомі в галузі 3D-вимірювань як техніка, яка пропонує найбільш точні результати сканування великих об'єктів, найкращі роздільну здатність та якість даних, доступні серед далекомірних сканерів. Скануючі прилади Surphaser не мають рівних, коли мова йде про якість даних та точність вимірів.
Типовими сферами застосування для сканерів такого типу є аерокосмічна галузь, будування літаків, військової техніки, автомобілів, кораблебудування, велике промислове обладнання, такі як генерація енергії, великі імпелери, великі литі деталі, будівлі, архітектура, скульптура та інше. Усі застосування, де важливі дуже висока якість даних та точність, у перевірці якості та реверс-інжинірингу.
Surphaser виробляє сканери ультра-короткої та короткої дальності, а також середнього та великого діапазону сканування. Сканери Surphaser 80HSX позиціонуються як ультракороткий прилад. Дальність сканування (діапазон) моделі 80HSX – від 0,25 до 7 м.
Як працюють сканери Surphaser
Сканер обертається у двох площинах, вертикальній на 360º та горизонтальній на 270º, випромінюючи лазерний промінь, який спрямовується у простір навколо сканера дзеркалом, встановленим під кутом 45 градусів. Промінь відбивається від поверхні сканованого об'єкта і повертається на датчик сканера, який обчислює відстань до об'єкта за зміщенням фази. Таким чином, сканер збирає базу координат XYZ хмари точок поверхні вимірюваного об'єкта. Якість даних забезпечується високою щільністю лазерних променів на 1° кута. Сканер зчитує геометрію великих об'єктів із високою швидкістю у 208 тис. або 832 тис. крапок за секунду та субміліметровою точністю до 0,025 мм.
Основні переваги 80HSX
- Глибокий субміліметровий шум та помилка 3D.
- Напівсферичний сканер надмалого радіусу дії (0,25 – 7 м) із субміліметровою точністю.
- Мінімальний розмір 278 × 200 × 118 мм і легка вага всього 5 кг.
- Wi-Fi підключення.
- Міцна конструкція дозволяє працювати в складних промислових умовах і на відкритому повітрі. Клас лазера 1.
- Автоматичне розпізнавання міток, реєстрація сканування на основі міток.
- Швидке сканування попереднього перегляду та вибір областей, що цікавлять, на екрані для більш точного сканування.
- Великий набір фільтрів для виділення потрібних оператору областей та виключення недостовірних даних.
- Легко встановлюється та переміщається, вміщується у ручну поклажу.
- Вбудований контролер ПК та акумулятор дозволяють працювати без ноутбука та основного джерела живлення.
- Дві повністю вбудовані 5 Мп камери. ПЗ для автоматичного співставлення даних і динамічного регулювання експозиції включено.
Конфігурації Surphaser надкороткого діапазону
75HSX HQ 208K pps Клас 3R | 80HSX HQ* 208K pps Клас 1 | 80HSX HP* 832K pps Клас 1 | |
| Рекомендований робочий діапазон (м) | 0,25 - 2,5 | 0,25 - 7 | 0,25 - 7 |
| Поріг невизначеності (м) | 90 | 180 | 180 |
| Кутова неточність (кут. с) | 25 | 25 | 25 |
| Рівень шуму (мм); Коефіцієнт віддзеркалення 90% | 0,025@0,3 - 2 м | 0,045@0,3 - 4 м | 0,11@0,3 - 4 м |
| Рівень шуму (мм); Коефіцієнт віддзеркалення 10% | 0,07@0,5 - 1,8 м | 0,14@0,3 - 4 м | 0,3@0,3 - 4 м |
| Похибка діапазону (мм) | <0,15@1,5 м | <0,25@1,5 м | <0,25@1,5 м |
*80_HQ і 80_HP є опціями, що програмно обираються, обидві доступні на всіх блоках Surphaser 80HSX.
Специфікація
| Модель пристрою | Surphaser® 80HSX (Class 1 Ultra Short Range) | |
|---|---|---|
| Тип сканера | Фазовий напівсферичний сканер із зоною огляду 360° × 270° | |
| Конфігурація (програмне перемикання) | 80_HQ4 (208 000 точок/с) | 80_HP4 (832 000 точок/с) |
| Продуктивність системи (System Performance) | ||
| Рекомендована робоча відстань | 0,25 – 7 м | 0,25 – 7 м |
| Діапазон однозначності (Ambiguity Range) | 180 м | 180 м |
| Кутова невизначеність | 25 кутових секунд | 25 кутових секунд |
| Шум вимірювання відстані (при 90% відбивності) | 0,045 мм на відстані 0,3 – 4 м | 0,11 мм на відстані 0,3 – 4 м |
| Шум вимірювання відстані (при 10% відбивності) | 0,14 мм на відстані 0,3 – 4 м | 0,30 мм на відстані 0,3 – 4 м |
| Похибка вимірювання відстані (Range Uncertainty) | < 0,25 мм на відстані 1,5 м | < 0,35 мм на відстані 1,5 м |
| Системні характеристики | ||
| Метод вимірювання відстані | Фазовий зсув (Phase-shift) | |
| Довжина хвилі лазера | 1550 нм | |
| Тип лазера | CW (безперервний) | |
| Клас лазера (IEC EN60825-1:2007) | Class 1 (безпечний для очей) | |
| Внутрішня одиниця представлення координат | 0,001 мм | |
| Кутові характеристики | ||
| Діаметр променя | 1,4 мм на відстані 1,1 м; 2,5 мм на відстані 2,5 м | |
| Діаметр променя на апертурі | 2 мм | |
| Внутрішня одиниця вертикального кута | 1 кутова секунда (1 arc sec) | |
| Внутрішня одиниця горизонтального кута | 1 кутова секунда (1 arc sec) | |
| Керування щільністю сканування (програмне) | ||
| Мін. вертикальна щільність точок | 12 точок/градус (ppd) | |
| Мін. горизонтальна щільність точок | 7 ліній/градус (lpd) | |
| Макс. вертикальна щільність точок | 360 точок/градус (ppd) | |
| Макс. горизонтальна щільність точок | 60 ліній/градус (lpd) | |
| Час сканування повного об'єму (при щільності 20×20) | 4,5 хв | |
| Зона огляду (FOV) | ||
| Горизонтальна (максимальна) | 360° | |
| Вертикальна (максимальна) | 270° | |
| Габарити та вага | ||
| Вага з акумулятором | 6,2 кг | |
| Розміри (Д × В × Ш) | 278 × 250 × 118 мм | |
| Умови експлуатації та живлення | ||
| Калібрована робоча температура | від 5°C до 40°C (без конденсації вологи) | |
| Вимоги до живлення | 14–24 В постійного струму (DC), 90 Вт | |
| Вимоги до комп'ютера | ||
| Системні вимоги (ПК) |
Процесор: 2.4 ГГц або вище (Pentium-сумісний); ОЗП: 16 ГБ або більше (32 ГБ рекомендовано для обробки); ОС: Windows 11; Порт: USB 2.0 або сумісний порт USB 3.0 |
|
| Комплектація та аксесуари | ||
| Стандартні аксесуари |
• Вбудований контролер сканування (автономна робота без ПК) • Модуль Wi-Fi підключення • Кабель Surphaser USB 2.0 • Блок живлення 110/240 В AC (вихід 14–24 В DC, 3,5 А) • Кабель живлення постійного струму Surphaser DC • Адаптер для штатива • 2 акумулятори Li-Ion 14 В, 49 Вт·год (близько 1,5 години роботи кожен) • Двомісний зарядний пристрій • Транспортувальний кейс • Гарантія 1 рік та базовий контракт на підтримку |
|
| Опціональні аксесуари |
• Одна панорамна або дві інтегровані камери (із ПЗ для автоматичного накладання кольору та регулювання експозиції) • Сумісні з SMR мішені та кейс для мішеней • Сумка для перенесення сканера • Штатив • Зовнішній акумуляторний блок із гарячою заміною для безперервного сканування • Контракт розширеної гарантії на 12 місяців |
|
