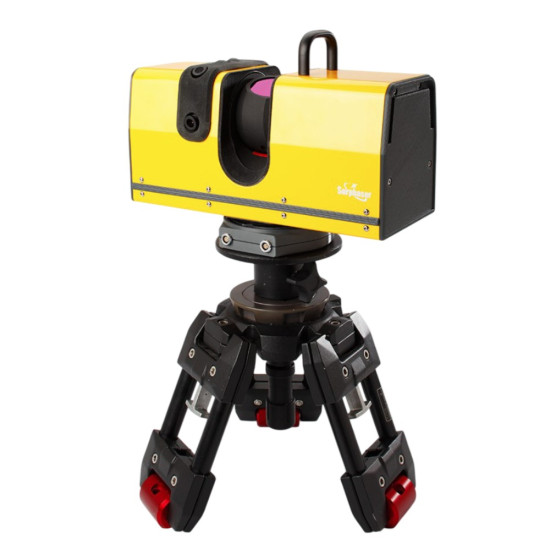

Промисловий 3D сканер Surphaser 75HSX
3D сканер Surphaser 75HSX – лазерний напівсферичний 3D сканер ультракороткого радіусу дії від 0,25 до 2,5 м для оцифрування геометрії великих об'єктів. Сканери Surphaser відомі в індустрії 3D вимірювань як техніка, що пропонує найбільш точні дані сканування об'єктів великого розміру, найкращі роздільну здатність та якість даних, доступні серед далекомірних сканерів. Сканери Surphaser не мають рівних, коли мова заходить про якість даних та точність вимірів.
Типовими сферами застосування для сканерів такого рангу є аерокосмічна галузь, військова техніка, автомобілі, кораблебудування, велике промислове обладнання, такі як генерація енергії, великі імпелери, великі литі деталі, будівлі, архітектура, скульптура та інше. Усі застосування, де важливі дуже висока якість даних та точність, у перевірці якості та реверс-інжинірингу.
Surphaser виробляє сканери ультра-короткої та короткої дальності, а також середнього та великого діапазону сканування. Surphaser 75HSX позиціонуються як пристрої ультракороткого сегмента. Дальність сканування (діапазон) моделі 75HSX – від 0,25 до 2,5 м.
Як працюють сканери Surphaser
Сканер обертається у двох площинах, вертикальній на 360º та горизонтальній на 270º, випромінюючи лазерний промінь, який спрямовується у навколишній простір дзеркалом, встановленим під кутом 45 градусів. Промінь відбивається від поверхні сканованого об'єкта і повертається на датчик сканера, який обчислює відстань до об'єкта за зміщенням фази. Таким чином, сканер збирає базу координат XYZ хмари точок поверхні сканованого об'єкта. Якість даних забезпечується високою щільністю лазерних променів на 1° кута. Сканер зчитує геометрію великих об'єктів із високою швидкістю понад 208 тис. крапок за секунду та субміліметровою точністю до 0,025 мм.
Основні переваги 75HSX
- Глибокий субміліметровий шум та помилка 3D.
- Напівсферичний сканер надмалого радіусу дії (0,25 – 2,5 м) із субміліметровою точністю.
- Мінімальний розмір 278 × 200 × 118 мм і легка вага всього 5 кг.
- Wi-Fi підключення.
- Міцна конструкція дозволяє працювати в складних промислових умовах і на відкритому повітрі. Клас лазера 3R.
- Автоматичне розпізнавання міток, реєстрація сканування на основі міток.
- Швидке сканування попереднього перегляду та вибір областей, що цікавлять, на екрані для більш точного сканування.
- Великий набір фільтрів для виділення цікавих областей інтересу та виключення недостовірних даних.
- Легко встановлюється та переміщається, поміщається у ручну поклажу.
- Вбудований контролер ПК та акумулятор дозволяють працювати без ноутбука та основного джерела живлення.
- Дві повністю вбудовані 5 Мп камери. ПЗ для автоматичного зіставлення даних і динамічного регулювання експозиції включено.
Конфігурації сканерів Surphaser надкороткого діапазону
75HSX HQ 208K pps Class 3R | 80HSX HQ* 208K pps Class 1 | 80HSX HP* 832K pps Class 1 | |
| Рекомендований робочий діапазон (м) | 0,25 - 2,5 | 0,25 - 7 | 0,25 - 7 |
| Поріг невизначеності (м) | 90 | 180 | 180 |
| Кутова неточність (кут. с) | 25 | 25 | 25 |
| Рівень шуму (мм); Коефіцієнт віддзеркалення 90% | 0,025@0,3 - 2 м | 0,045@0,3 - 4 м | 0,11@0,3 - 4 м |
| Рівень шуму (мм); Коефіцієнт віддзеркалення 10% | 0,07@0,5 - 1,8 м | 0,14@0,3 - 4 м | 0,3@0,3 - 4 м |
| Похибка діапазону (мм) | <0,15@1,5 м | <0,25@1,5 м | <0,25@1,5 м |
80_HQ і 80_HP є програмними параметрами, обидва доступні на всіх Surphaser 80HSX.
Специфікація
| Модель пристрою | Surphaser® 75HSX Ultra Short Range |
|---|---|
| Тип сканера | Фазовий напівсферичний сканер із зоною огляду 360° × 270° |
| Системні характеристики | |
| Метод вимірювання відстані | Фазовий зсув (Phase-shift) |
| Довжина хвилі лазера | 685 нм |
| Тип лазера | CW (безперервний) |
| Клас лазера (IEC EN60825-1:2007) | Class 3R |
| Швидкість сканування | 208 000 точок/с |
| Внутрішня одиниця представлення координат | 0,001 мм |
| Кутові характеристики | |
| Діаметр променя | 0,8 мм на відстані 0,5 м; 1,2 мм на відстані 2 м |
| Внутрішня одиниця вертикального кута | 1 кутова секунда (1 arc sec) |
| Внутрішня одиниця горизонтального кута | 1 кутова секунда (1 arc sec) |
| Керування щільністю сканування (програмне) | |
| Мін. вертикальна щільність точок | 12 точок/градус (ppd) |
| Мін. горизонтальна щільність точок | 4 лінії/градус (lpd) |
| Макс. вертикальна щільність точок | 90 точок/градус (ppd) |
| Макс. горизонтальна щільність точок | 78 ліній/градус (lpd) |
| Час сканування повного об'єму (при щільності 7200×7200) | 4,5 хв |
| Зона огляду (FOV) | |
| Горизонтальна (максимальна) | 360° |
| Вертикальна (максимальна) | 270° |
| Габарити та вага | |
| Вага з акумулятором | 4,9 кг |
| Розміри (Д × В × Ш) | 278 × 200 × 118 мм |
| Умови експлуатації та живлення | |
| Калібрована робоча температура | від 5°C до 40°C (без конденсації вологи) |
| Вимоги до живлення | 14–24 В постійного струму (DC), 90 Вт |
| Вимоги до комп'ютера | |
| Системні вимоги (ПК) |
Процесор: 2.4 ГГц або вище; ОЗП: 16 ГБ або більше (32 ГБ рекомендовано для обробки); ОС: Windows 11; Порт: USB 2.0 або сумісний порт USB 3.0 |
| Комплектація та аксесуари | |
| Стандартні аксесуари |
• Вбудований контролер сканування (автономна робота без ПК) • Модуль Wi-Fi підключення • Кабель Surphaser USB 2.0 • Блок живлення 110/240 В AC (вихід 14–24 В DC, 3,5 А) • Кабель живлення постійного струму Surphaser DC • Адаптер для штатива • 2 акумулятори Li-Ion 14 В, 49 Вт·год (1,5–2 години роботи кожен) • Двомісний зарядний пристрій • Транспортувальний кейс • Гарантія 1 рік та базовий контракт на підтримку |
| Опціональні аксесуари |
• Одна панорамна або дві інтегровані камери (із ПЗ для автоматичного накладання кольору та регулювання експозиції) • Двоосьовий датчик нахилу (інклінометр) • Сумка для перенесення сканера • Штатив • Сумісні з SMR мішені та кейс для мішеней • Контракт розширеної гарантії |
