- Доступність: В наявності
- Код товару: 410HSX
- Вага Брутто: 7.00kg
Більше товарів цього бренду
3D-сканер дальньої дії Surphaser 410HSX
3D-сканер дальньої дії Surphaser 410HSX - лазерний напівсферичний 3D-сканер для сканування великих об'мів в радіусі 0,4 до 70 м навколо сканера. Прилад збирає найбільш точні дані з найкращою роздільною здатністю та якістю даних, доступні серед далекомірних сканерів. Сканери Surphaser не мають рівних, коли мова заходить про якість даних та точність вимірів.

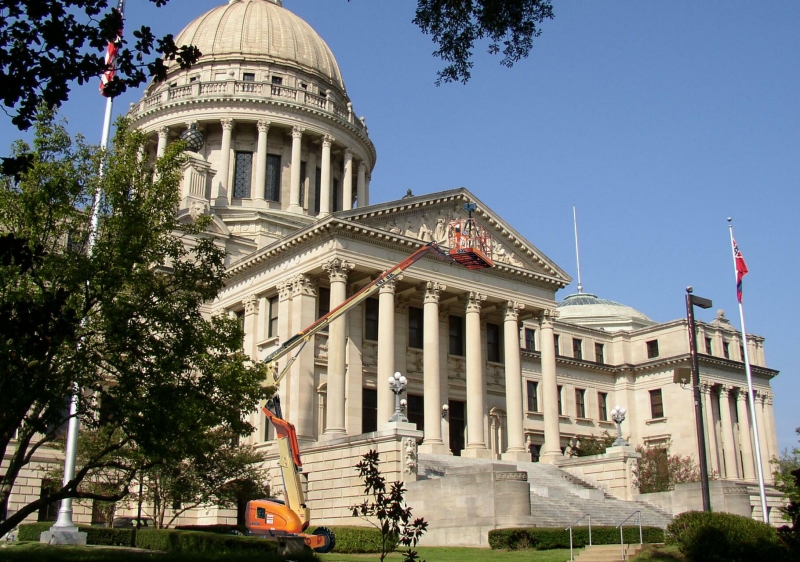

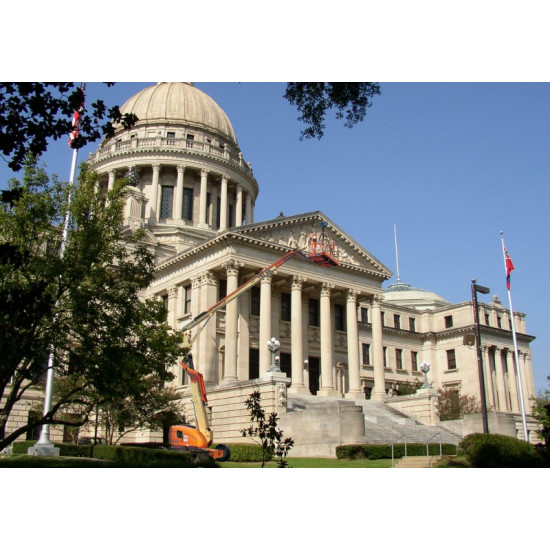

Типові сфери застосування для сканерів такого рангу: зворотний інжиніринг, контроль якості, архівування пам'яток, архітектура та криміналістика. Surphaser працюють на таких об'єктах як: літаки, аерокосмічна та військова техніка, автомобілі, кораблі, яхти, човни, велике промислове обладнання, обладнання для генерації енергії, імпелери, будівлі, скульптура та інше. Усі застосування, де важливі дуже висока якість даних та точність, у перевірці якості та реверс-інжинірингу.
Surphaser виробляє сканери ультра-короткої та короткої дальності, а також середнього та великого діапазону сканування. Сканери Surphaser 410HSX позиціонуються як прилади короткої та середньої дальності. Дальність сканування (діапазон) моделі 410HSX – від 0,4 до 70 м.
Як працюють сканери Surphaser
Сканер обертається у двох площинах, вертикальній та горизонтальній, спрямовуючи у простір лазерний промінь, який віддзеркалюється дзеркалом лазера. Промінь відбивається від поверхні сканованого об'єкта і повертається на датчик сканера, який обчислює відстань до об'єкта за зміщенням фази. Таким чином, сканер збирає базу координат XYZ хмари точок поверхні об'єкта, що вимірювається. Якість даних забезпечується високою щільністю лазерних променів на 1° кута. Сканер зчитує геометрію великих об'єктів з високою швидкістю понад 832 тис. крапок за секунду та субміліметровою точністю до 0,025 мм.
Основні переваги 410HSX
- Діапазон сканування від 0,4 до 70 м.
- Глибокий субміліметровий (0,06 - 0,3 мм) рівень шуму на відстані 0,4 - 30 м.
- Маленький та портативний: 299 × 200 × 118 мм, вага всього 6 кг.
- Лазер класу 1.
- Швидкість сканування до 832 000 пікселів в секунду.
- Міцна конструкція, призначена для роботи у жорстких промислових умовах та на відкритому повітрі.
- Легко встановлюється та переміщається, поміщається у ручну поклажу.
- Вбудований ПК-контролер та вбудований акумулятор дозволяють працювати без ноутбука та основного джерела живлення.
- Дві повністю інтегровані 5-мегапіксельні камери; програмне забезпечення для автоматичного відображення даних кольорів.
Конфігурації Surphaser 410HSX
410HQ* 208 000 pps | 410HS* 208 000 pps | 410_HP* 832 000 pps | |
| Рекомендований робочий діапазон (м) | 0,4 - 70 | 0,4 - 70 | 0,4 - 70 |
| Поріг невизначеності (м) | 180 | 360 | 180 |
| Угловая неточность (угл. с) | 25 | 25 | 25 |
| Рівень шуму (мм); Коефіцієнт віддзеркалення 90% | 0,06@0,4 - 30 м | 0,09@0,4 - 30 м | 0,15@0,4 - 30 м |
| Рівень шуму (мм); Коефіцієнт віддзеркалення 10% | 0,15@0,4 - 15 м | 0,15@0,4 - 15 м | 0,3@1 - 15 м |
| Похибка діапазону (мм) | <0,7@15 м | <0,9@15 м | <0,9@15 м |
* HQ, HS и HP являются программно выбираемыми опциями, включенными во все устройства модели 410HSX (HQ, HS и HP).
Специфікація
| Модель пристрою | Surphaser® 410 / 410HSX | ||
|---|---|---|---|
| Тип сканера | Фазовий напівсферичний сканер із зоною огляду 360° × 270° | ||
| Конфігурація (програмне перемикання) | 410_HQ4 (208 000 точок/с) | 410_HS4 (208 000 точок/с) | 410_HP4 (832 000 точок/с) |
| Продуктивність системи (System Performance) | |||
| Рекомендована робоча відстань | 0,4 – 70 м | 0,4 – 70 м | 0,4 – 70 м |
| Діапазон однозначності (Ambiguity Range) | 180 м | 360 м | 180 м |
| Кутова невизначеність | 25 кутових секунд (arc sec) | 25 кутових секунд (arc sec) | 25 кутових секунд (arc sec) |
| Шум вимірювання відстані (при 90% відбивності) | 0,06 мм на відстані 0,4 – 30 м | 0,09 мм на відстані 0,4 – 30 м | 0,15 мм на відстані 0,4 – 30 м |
| Шум вимірювання відстані (при 10% відбивності) | 0,15 мм на відстані 0,4 – 15 м | 0,15 мм на відстані 0,4 – 15 м | 0,30 мм на відстані 1 – 15 м |
| Похибка вимірювання відстані (Range Uncertainty) | < 0,7 мм на відстані 15 м | < 0,9 мм на відстані 15 м | < 0,9 мм на відстані 15 м |
| Системні характеристики | |||
| Метод вимірювання відстані | Фазовий зсув (Phase-shift) | ||
| Довжина хвилі лазера | 1550 нм | ||
| Тип лазера | CW (безперервний) | ||
| Клас лазера (IEC EN60825-1:2007) | Class 1 (безпечний для очей) | ||
| Внутрішня одиниця представлення координат | 0,001 мм | ||
| Кутові характеристики | |||
| Діаметр променя на апертурі | 3 мм | ||
| Внутрішня одиниця вертикального кута | 1 кутова секунда (1 arc sec) | ||
| Внутрішня одиниця горизонтального кута | 1 кутова секунда (1 arc sec) | ||
| Керування щільністю сканування (програмне) | |||
| Мін. вертикальна щільність точок | 12 точок/градус (ppd) | ||
| Мін. горизонтальна щільність точок | 7 ліній/градус (lpd) | ||
| Макс. вертикальна щільність точок | 360 точок/градус (ppd) | ||
| Макс. горизонтальна щільність точок | 78 ліній/градус (lpd) | ||
| Час сканування 360° (щільність 7200×7200) | 4,5 хв (режими HQ, HS) | 1,2 хв (режим HP) | |
| Зона огляду (FOV) | |||
| Горизонтальна (максимальна) | 360° | ||
| Вертикальна (максимальна) | 270° | ||
| Габарити та вага | |||
| Вага з акумулятором | 5,8 кг | ||
| Розміри (Д × В × Ш) | 299 × 200 × 118 мм | ||
| Умови експлуатації та живлення | |||
| Калібрована робоча температура | від 5°C до 40°C (без конденсації вологи) | ||
| Вимоги до живлення | 15–24 В постійного струму (DC), 90 Вт | ||
| Вимоги до комп'ютера | |||
| Системні вимоги (ПК) |
Процесор: 2.4 ГГц або вище (Pentium-сумісний); ОЗП: 16 ГБ або більше (32 ГБ рекомендовано для обробки); ОС: Windows 11; Порт: USB 2.0 або сумісний порт USB 3.0 |
||
| Комплектація та аксесуари | |||
| Стандартні аксесуари |
• Вбудований контролер сканування (автономна робота та збір даних без ПК) • Модуль Wi-Fi підключення • Двоосьовий датчик нахилу (інклінометр) • Кабель Surphaser USB 2.0 • Блок живлення 110/240 В AC (вихід 14–24 В DC, 3,5 А) • Кабель живлення постійного струму Surphaser DC • Адаптер для штатива • 2 акумулятори Li-Ion 14 В, 49 Вт·год (близько 1 години роботи кожен) • Двомісний зарядний пристрій • Транспортувальний кейс • Гарантія 1 рік та базовий контракт на підтримку |
||
| Опціональні аксесуари |
• Одна панорамна або дві інтегровані камери (із ПЗ для автоматичного накладання кольору та регулювання експозиції) • Сумісні з SMR мішені та кейс для мішеней • Сумка для перенесення сканера • Штатив • Зовнішній акумуляторний блок із гарячою заміною для безперервної роботи • Контракт розширеної гарантії |
||
Купити надточний сферичний лазерний сканер
У магазині Center 3D Print ви знайдете широкий асортимент сканерів різних технологій, конфігурацій та виробників. В наявності як доступні моделі 3D сканерів для користувачів-початківців і невеликих майстерень, так і професійні прилади метрологічного класу для застосування на виробництвах. Підібрати пристрій під ваші завдання допоможуть наші фахівці. Доставка по всій Польщі та Європі.
