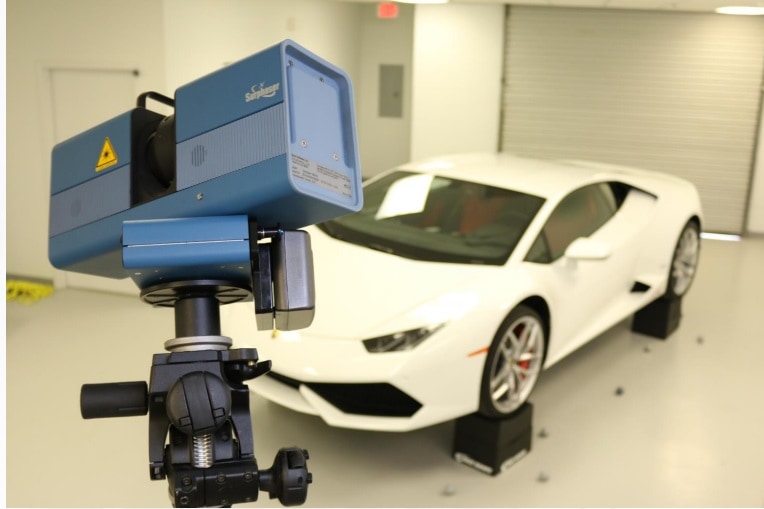

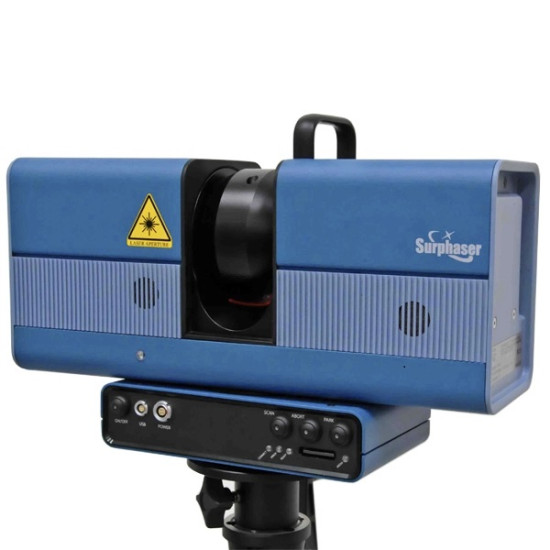

3D сканер великих об'єктів Surphaser 100HSX-SR
3D сканер великих об'єктів Surphaser 100HSX - лазерний напівсферичний 3D-сканер короткого радіусу дії від 1 до 7 м. Відомий в індустрії 3D вимірювань як прилад, який пропонує найбільш точні дані, найкращі роздільну здатність та якість даних, доступні серед далекомірних сканерів. Сканери Surphaser не мають рівних, коли мова заходить про якість даних та точність вимірів.

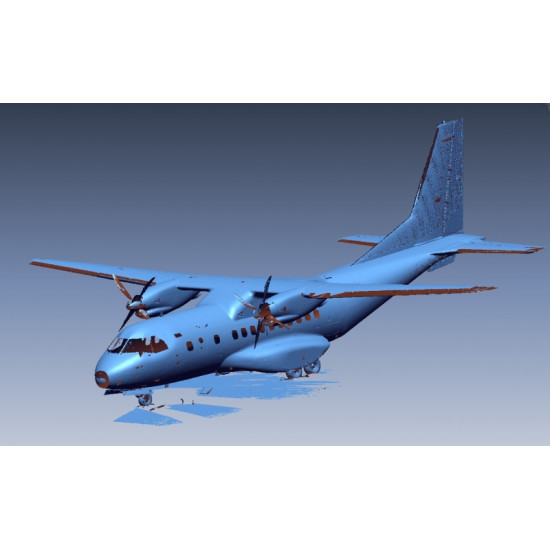

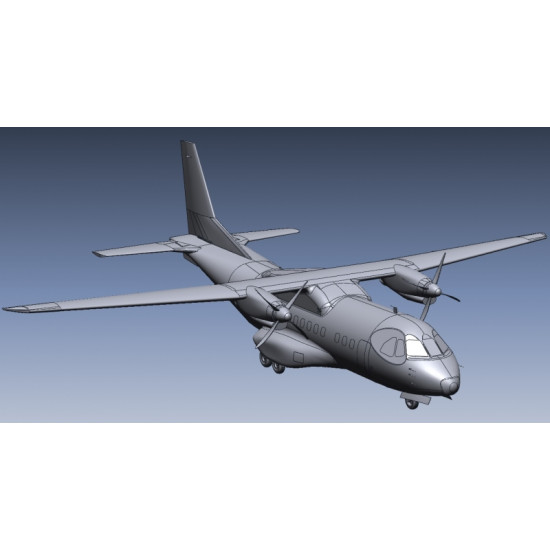

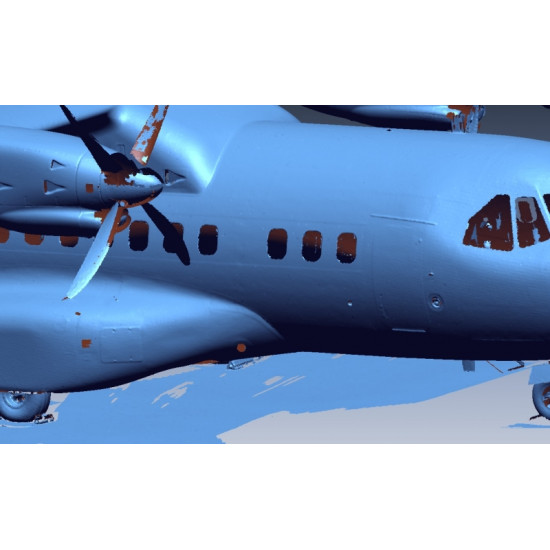

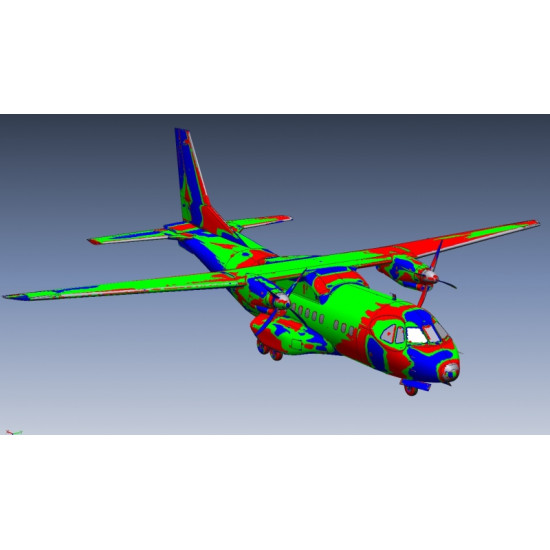

Типовими сферами застосування для сканерів такого рангу є будівництво літаків, ракет, військова техніка, автомобілі, кораблебудування, велике промислове обладнання, такі як генерація енергії, великі імпелери, великі будівлі, великі литі деталі. Усі застосування, де важливі дуже висока якість даних та точність, у перевірці якості та реверс-інжинірингу.
Surphaser виробляє сканери ультра-короткої та короткої дальності, а також середнього та великого діапазону сканування. Сканери Surphaser 100HSX позиціонуються як пристрої короткої та середньої дальності. Дальність сканування (діапазон) моделі 100HSX-SR – від 1 до 7 м.
Як працюють сканери Surphaser
Сканер обертається у двох площинах, вертикальній та горизонтальній, спрямовуючи у простір лазерний промінь, який віддзеркалюється дзеркалом лазера. Промінь відбивається від поверхні сканованого об'єкта і повертається на датчик сканера, який обчислює відстань до об'єкта за зміщенням фази. Таким чином, сканер збирає базу координат XYZ хмари точок поверхні вимірюваного об'єкта. Якість даних забезпечується високою щільністю лазерних променів на 1° кута. Сканер зчитує геометрію великих об'єктів з високою швидкістю понад 1 млн. крапок за секунду та субміліметровою точністю до 0,025 мм.
Основні переваги 100HSX-SR
- Сканери субміліметрової точності зі швидкістю сканування до 1,2 мільйона крапок на секунду. Це 3D сканер для великих об'єктів із радіусом сканування від 1 м до 7 м.
- Клас лазера 3R – прилад може працювати у промислових умовах, у тому числі на відкритому повітрі.
- Програмне забезпечення дозволяє експортувати чисті та точні набори даних до PolyWorks®, Geomagic®, Cyclone®, RealWorks® та інших програм для обробки.
- Легко встановлюється і переміщається, поміщається в кейс розміром з ручну поклажу, схвалену більшості внутрішніх авіаліній.
- Додатковий вбудований контролер сканування та адаптер для запасної батареї - прилад може довго працювати окремо від основного джерела живлення та комп'ютера.
- Керується віддалено зі смартфона, планшета чи комп'ютера.
- Додаткова система камер з кольоровим 60 Мп зображенням з автоматичним зіставленням даних кольорів.
Конфігурації Surphaser SR та IR
| SR_100 | IR_100HQ* | IR_100HS* | |
| Рекомендований робочий діапазон (м) | 1 - 7 | 1 - 35 | 1 - 50 |
| Поріг невизначеності (м) | 90 | 90 | 90 |
| Кутова неточність (кут. с) | 15 | 15 | 15 |
| Рівень шуму (мм); Коефіцієнт віддзеркалення 90% | 0,024@4 м | 0,07@10 м | 0,16@10 м |
| Рівень шуму (мм); Коефіцієнт віддзеркалення 10% | 0,088@4 м | 0,41@10 м | 0,3@10 м |
| Похибка діапазону (мм) | <0,3@3 м | <0,35@5 м | <0,7@15 м |
* IR_100HQ и IR_100HS - программно выбираемые опции, основанные на одной и той же модели оборудования IR_100.
Специфікація Surphaser 100HSX-SR
| Модель пристрою | Surphaser® 100HSX-SR (Short Range) |
|---|---|
| Тип сканера | Фазовий напівсферичний сканер із зоною огляду 360° × 270° |
| Продуктивність системи (Конфігурація SR HQ) | |
| Рекомендована робоча відстань | 1 – 7 м |
| Діапазон однозначності (Ambiguity Range) | 90 м |
| Кутова невизначеність | 15 кутових секунд (arc sec) |
| Шум вимірювання відстані (при 90% відбивності) | 0,024 мм на відстані 4 м |
| Шум вимірювання відстані (при 10% відбивності) | 0,088 мм на відстані 4 м |
| Похибка вимірювання відстані (Range Uncertainty) | < 0,3 мм на відстані 3 м |
| Системні характеристики | |
| Метод вимірювання відстані | Фазовий зсув (Phase-shift) |
| Довжина хвилі лазера | 685 нм |
| Тип лазера | CW (безперервний) |
| Клас лазера (IEC EN60825-1:2007) | Class 3R |
| Швидкість сканування | 208 000 – 800 000 точок/с |
| Внутрішня одиниця представлення координат | 0,001 мм |
| Одиниця кутового представлення (верт. / гориз.) | 1 кутова секунда (1 arc sec) |
| Керування щільністю сканування (програмне) | |
| Мін. вертикальна щільність точок | 24 точок/градус (ppd) |
| Мін. горизонтальна щільність точок | 10 ліній/градус (lpd) |
| Макс. вертикальна щільність точок | 90 точок/градус (ppd) |
| Макс. горизонтальна щільність точок | 90 ліній/градус (lpd) |
| Час сканування повного об'єму (при щільності 7200×7200) | 4,5 хв |
| Зона огляду (FOV) | |
| Горизонтальна (максимальна) | 360° |
| Вертикальна (максимальна) | 270° |
| Габарити та вага | |
| Вага | 11 кг |
| Розміри (Д × В × Ш) | 381 × 219 × 120 мм |
| Умови експлуатації та живлення | |
| Калібрована робоча температура | від 5°C до 45°C (без конденсації вологи) |
| Джерело живлення | 14–24 В постійного струму (DC), 90 Вт |
| Вимоги до комп'ютера | |
| Системні вимоги (ПК) |
Процесор: 2.4 ГГц або вище; ОЗП: 16 ГБ або більше (32 ГБ рекомендовано для обробки); ОС: Windows 11; Порт: USB 2.0 або сумісний порт USB 3.0 |
| Комплектація та аксесуари | |
| Стандартні аксесуари |
• Вбудований контролер сканування (автономна робота без ПК) • Модуль Wi-Fi підключення • Кабель Surphaser USB 2.0 • Блок живлення 110/240 В AC (вихід 14–24 В DC, 3,5 А) • Кабель живлення постійного струму Surphaser DC • Адаптер для штатива • 2 акумулятори Li-Ion 14 В, 98 Вт·год (1,5–2 години роботи кожен) • 2 зарядних пристрої • Транспортувальний кейс • Гарантія 1 рік та базовий контракт на підтримку |
| Опціональні аксесуари |
• Опціональна система панорамних камер (із ПЗ для автоматичного накладання кольору та регулювання експозиції) • Сумісні з SMR мішені та кейс для мішеней • Двоосьовий датчик нахилу (інклінометр) • Сумка для перенесення сканера • Штатив • Контракт розширеної гарантії (включає одне безкоштовне щорічне обслуговування та калібрування) |
