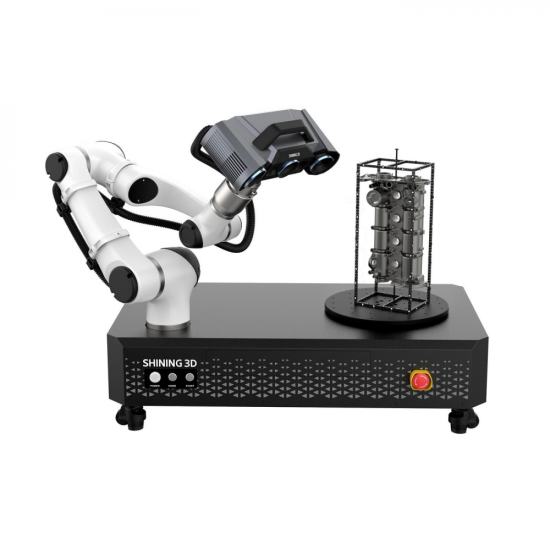

3D сканер SHINING 3D RobotScan Q12

SHINING 3D RobotScan Q12 є значним кроком вперед у сфері автоматизованого контролю розмірів. Ця інтелектуальна роботизована система розроблена для заміни ручних вимірювань стандартизованим, повністю автоматичним процесом 3D-сканування. Поєднуючи високоточні оптичні технології з роботизованою автоматизацією, вона забезпечує швидкий збір геометричних даних та генерує детальні звіти безпосередньо на виробничій лінії. Система ідеально підходить для виробників, які прагнуть підвищити ефективність, оскільки вона безперешкодно інтегрується з платформами MES, гарантуючи простежуваний та безпечний робочий процес контролю якості.

Автоматизована ефективність з SHINING 3D RobotScan Q12

Оптимізований виробничий процес

Створена для задоволення суворих вимог сучасного виробництва, серія RobotScan усуває варіативність, пов'язану з людським фактором. Система пропонує повний цикл автоматизації: від планування траєкторії робота та автоматичного 3D-сканування до аналізу даних і створення звітів. Можливість роботи за принципом «запустив і залишив» дозволяє операторам зосередитися на більш важливих завданнях, поки SHINING 3D RobotScan Q12 виконує ретельну перевірку якості. Висока сумісність дозволяє гнучко налаштовувати систему, роблячи її універсальним активом для «розумних фабрик», які прагнуть модернізувати свої інтелектуальні виробничі можливості.

Неперевершена точність деталізації

У конфігурації Q12 використовується передова технологія структурованого світла, зокрема сканер OptimScan Q12, для отримання повнокадрових вимірювань з винятковою достовірністю. На відміну від ручних рішень, ця установка оптимізована для сценаріїв, що вимагають найвищого рівня точності та роздільної здатності, наприклад, у виробництві складних електронних компонентів, електричних деталей та обладнання для цивільної авіації. Кожен сканер, інтегрований у систему, проходить суворе калібрування в акредитованій лабораторії CNAS (ISO 17025), що гарантує стабільні та надійні результати метрологічного класу при кожному використанні SHINING 3D RobotScan Q12.

Програмна екосистема та інтеграція

Інтуїтивне керування системою

Рішення працює на базі потужного програмного пакету, розробленого для зниження порогу входження в промислову автоматизацію. Програмне забезпечення RobotScan Control керує апаратним забезпеченням, координуючи роботу колаборативного робота, поворотного столу та сканера через орієнтований на процес інтерфейс, який вимагає мінімального навчання. Доповнює його платформа SHINING3D Inspect — метрологічне рішення, сертифіковане PTB, яке обробляє високоточні хмари 3D-точок. Воно виконує детальне геометричне порівняння з CAD-моделями та автоматично генерує вичерпні звіти про перевірку, гарантуючи відповідність усіх деталей суворим стандартам управління якістю.

Гнучка модульна конструкція

Розуміючи, що немає двох однакових виробничих ліній, система має високомодульну архітектуру. Хоча стандартна комплектація включає високопродуктивний кобот Han’s Robot, архітектура підтримує безшовну інтеграцію з іншими провідними брендами промислових роботів, такими як KUKA та Elite Robots. Така адаптивність гарантує, що SHINING 3D RobotScan Q12 може бути налаштований з різними кріпленнями, поворотними столами та стратегіями планування траєкторії для відповідності конкретним промисловим завданням — від автомобільної інженерії до загального машинобудування.

Технічні характеристики

• Модель системи: RobotScan Q12
• Компонент сканера: OptimScan Q12 (структуроване світло)
• Тип робота: Han’s Robot (кобот)
• Робочий радіус: 800 мм
• Розмір вимірюваного об'єкта: до 500 мм
• Вантажопідйомність поворотного столу: 20 кг
• Розміри системи: 1030 × 670 × 270 мм (база / зона контролера)
• Безпечна робоча зона: 2400 × 2400 × 1600 мм
• Тип установки: настільний / підлоговий
• Живлення: 100 – 240 В (одна фаза, 10 А)
• Підключення: Ethernet 2.5G, USB 3.0
• Робоча температура: 0 – 40 °C
• Сертифікація: CNAS / ISO 17025 (калібрування сканера)

Купити SHINING 3D RobotScan Q12 в Center 3D Print

Щоб отримати максимум від цієї передової метрологічної системи, купуйте SHINING 3D RobotScan Q12 в Center 3D Print. Ми є експертами в галузі адитивного виробництва та 3D-сканування з досвідом роботи з 2012 року. Ми надаємо професійні консультації для вибору правильної конфігурації та пропонуємо кваліфіковану підтримку до, під час та після покупки. Як офіційний представник SHINING 3D, ми гарантуємо найкращу ціну на ринку, повне офіційне гарантійне покриття та спеціалізовану сервісну підтримку для безперебійної роботи вашої виробничої лінії.
