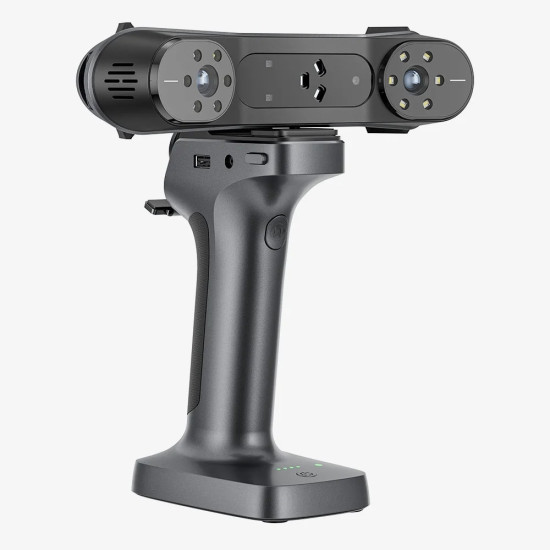

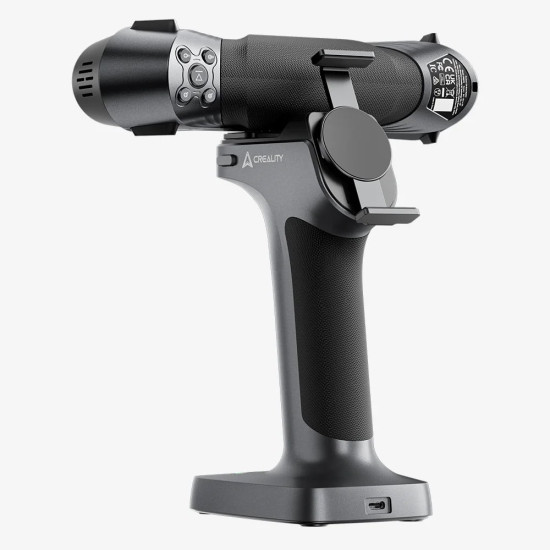

3D сканер Creality RaptorX

3D сканер RaptorX: бездротове сканування від 5 мм до 4 м

3D сканер RaptorX від Creality - революційний підхід у скануванні. Пристрій оснащений 34 лазерними лініями, які перетинаються та паралельними лазерними лініями ближнього ІЧ діапазону. Сканування відбувається структурованим світлом. Це дозволяє отримати виняткову об'ємну точність. Вона становить 0,02 мм із відхиленням всього +0,06 мм/м.

Creality RaptorX може швидко сканувати навіть великі об'єкти завдяки вдосконаленню алгоритмів кодування/декодування лазерних ліній. Сканер може обробляти до 1020000 точка/секунда – ідеальний інструмент для швидкого детального сканування!

Прилад розроблений для професійного сканування, його відрізняє універсальність, зручність у використанні, можливість сканування як у приміщеннях, так і просто неба. Вибираючи 3D сканер RaptorX, ви отримуєте можливість сканувати чорні та металеві предмети без обробки їхньої поверхні спреєм.

Сканування інженерних рішень, автомобільних деталей чи модулів, людського тіла чи прес-форми – незмінно відмінний результат, зручність роботи та висока швидкість.

Особливості 3D сканера Creality RaptorX

• Інноваційна технологія сканування за допомогою 34 пересічних та паралельних лазерних ліній.
• Технологія бездротового 3D сканування гібридним синім лазером (синій лазер + лазер ближнього ІЧ-діапазону).
• Комбінація лазерів дозволяє досягти об'ємної точності до 0,02 мм із відхиленням +0,06 мм/м.
• Висока точність сканування деталей від 5 мм до 4 м.
• Удосконалені алгоритми кодування/декодування забезпечують надвисоку швидкість обробки складних поверхонь.
• Можливість бездротового сканування без втрати плавності передачі.
• Сканування в реальному часі через мережу Wi-Fi: затримка 10 мілісекунд, швидкість передачі даних 4,7 Гбіт/с.
• Вага 450 г дозволяє працювати з комфортом навіть тривалий час.
• Заряду акумулятора вистачає на 4 години, передбачена можливість швидкого заряджання.
• Металеві та чорні поверхні можна сканувати без попередньої обробки спреєм.
• Сканер можна використовувати в приміщенні та просто неба. Цю особливість забезпечує більша стійкість синього лазера до зовнішніх умов.
• Кольорове сканування підтримується 2,3 мегапіксельною 3Д-камерою. Це дозволяє фіксувати яскраві текстури та найдрібніші особливості.
• Підтримується безмаркерне сканування з технологією структурованого світла ІЧ-діапазону.
• Зручний функціональний софт CrealityScan доповнений покроковими інструкціями та розширеними інструментами редагування.
• ПЗ сканера сумісне з популярними програмами для 3Д контролю (Geomagic та Verisurf).
• Універсальний пристрій може бути використаний у різних галузях: виробництво, автомобілебудування, реверс-інжиніринг, консервація творів мистецтва.

Додаткові відомості:

• 34+7 лазерних ліній: використовує 34 перехресні сині лазерні лінії та 7 паралельних лазерних ліній для ефективного сканування.
• Повнокольорове сканування: знімає повні об'єкти в усіх режимах сканування.
• Висока адаптивність матеріалів: може сканувати широкий спектр матеріалів.
• Довговічний акумулятор: забезпечує тривалий час сканування на одній зарядці.
• Швидка зарядка: швидко заряджає акумулятор, скорочуючи час простою.
• Бездротове та дротове підключення: забезпечує гнучкість як бездротового, так і USB-підключення Type-C.

Особливості технології комбінування синього лазера та інфрачервоного світла

У сканері Creality RaptorX застосовано новий стандарт 3D сканування: гібрид синього лазера та сканера NIR, ближнього інфрачервоного діапазону. Дана технологія дозволяє сканувати з високою точністю до 0,02 мм. Відхилення сканування становить лише +0,06 мм/м. Прилад оснащений 34 лазерними лініями, що перетинаються. Лазерні лінії ІЧ-діапазону для сканування структурованим світлом розташовуються паралельно. Це дозволяє проводити сканування швидко та з високою деталізацією, що надалі забезпечить якісний 3D друк.

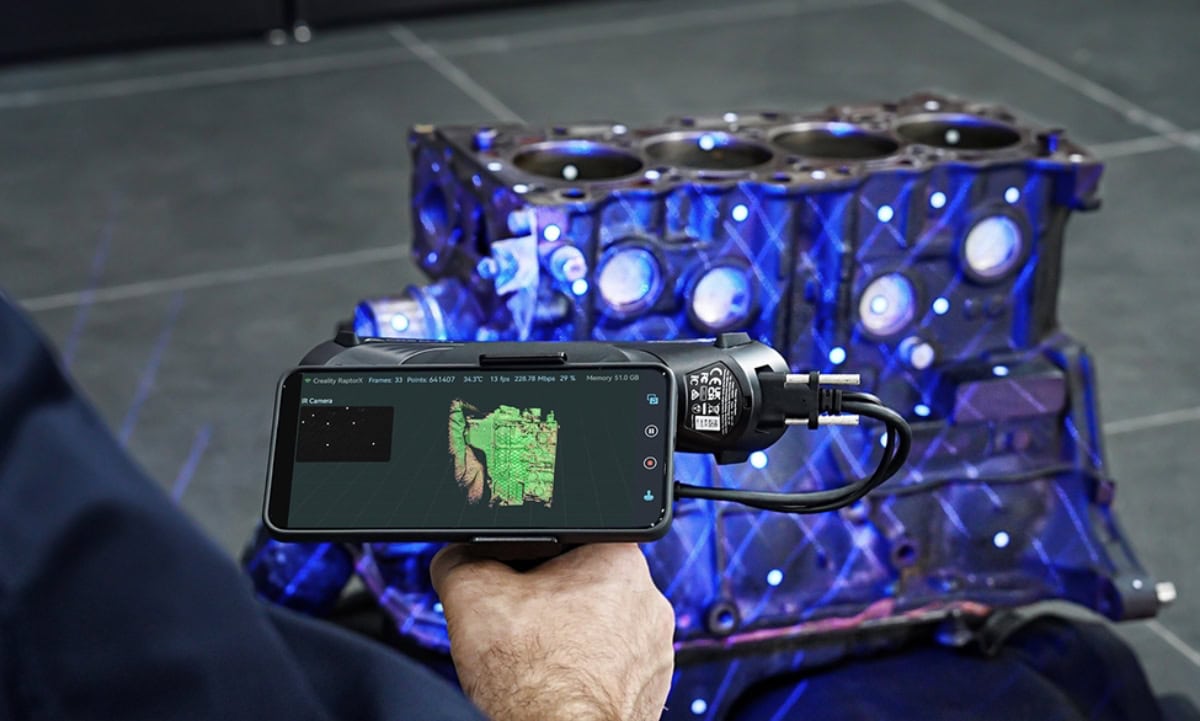

Бездротове сканування із мінімальною затримкою без втрати плавності

Інноваційне технічне рішення в сканері Creality RaptorX дозволяє бездротове сканування за допомогою технології Wi-Fi з мінімальною затримкою і великою швидкістю передачі даних. Невелика вага пристрою та можливість автономної роботи протягом 4 годин та можливість швидкої зарядки дозволяють використовувати сканер навіть у важкодоступних місцях.

Скануйте у приміщенні та на вулиці з однаковим комфортом

Завдяки високій стійкості синього лазера до умов навколишнього середовища прилад однаково ефективний як у приміщенні, так і на відкритому повітрі.

Відсутність маркерів при високоякісному скануванні – простота та зручність у роботі!

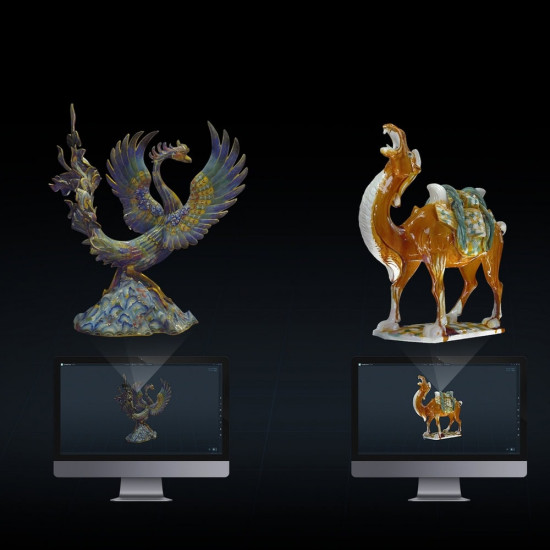

Повнокольорове сканування RaptorX досягається за допомогою 2,3-мегапіксельної 3D камери. Це дозволяє якісно обробляти яскраві текстури та фіксувати найдрібніші деталі. Безмаркерне сканування досягається рахунок технології структурованого світла ближнього ІЧ-діапазону.

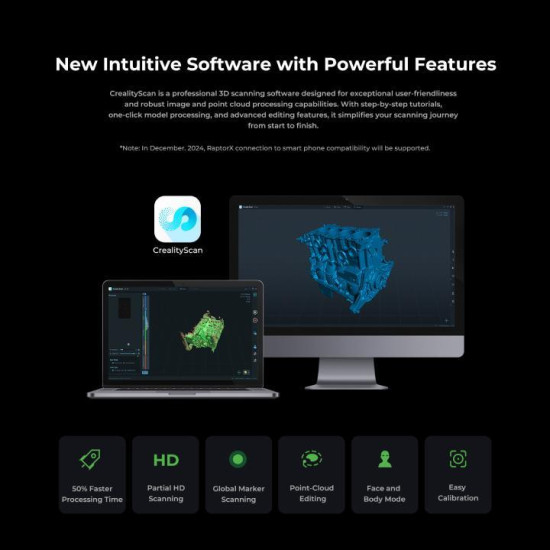

Зручний, інтуїтивно зрозумілий додаток для 3D сканування

3D сканер RaptorX відрізняє чудове програмне забезпечення, зручне та зрозуміле навіть для новачків. Широкий набір функцій та інструментів для редагування та сумісність із популярними програмами забезпечують повний контроль сканування на всіх етапах, з можливістю коригування даних.

Широкі можливості для промислового застосування Creality Raptor X

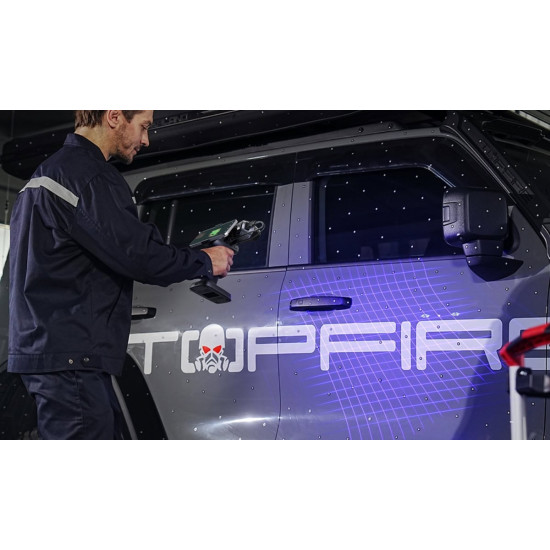

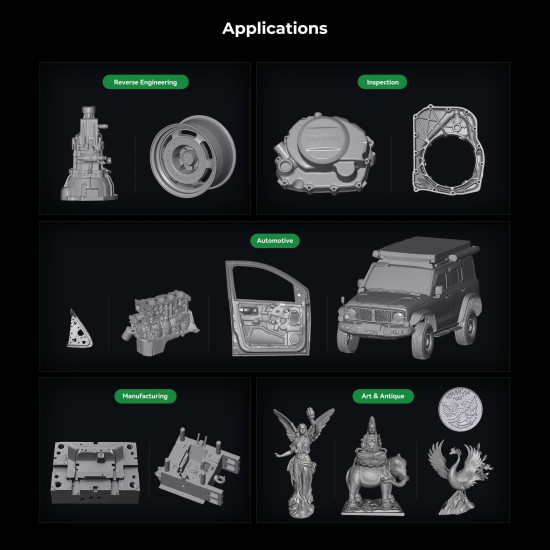

Прилад розроблений для різних галузей. А завдяки реалізації технології бездротового сканування у можливостей приладу майже немає кордонів. Автомобілебудування, різні галузі виробництва, реверс-інжиніринг, консервація творів мистецтва, будівництво – потужний 3D сканер допоможе значно полегшити та прискорити робочі процеси.

Вибирайте інноваційний сканер із гібридними властивостями та широкими можливостями для промислового сканування!

Синій лазер та інфрачервоне світло

Raptor X об’єднує інноваційну комбінацію синього лазера та інфрачервоних джерел світла, охоплюючи сканування малих, середніх і великих об’єктів, що може задовольнити потреби різноманітних сценаріїв промислового 3D сканування.

7 синіх паралельних лазерних ліній

Метрологічна точність у режимі лазерного сканування може досягати 0,02 мм. 7 паралельних блакитних лазерних ліній для тонкого сканування деталей, одна лазерна лінія становить лише 0,1 мм для отримання якініших і чіткіших країв хмари точок.

Інфрачервоне структуроване світлове сканування

Сканування без маркерів. Raptor X використовує 3D зображення зі збігом плям. Маркери не потрібні для багатофункціональних деталей. Об'єкти можна сканувати швидко і безпосередньо.

Високошвидкісне сканування поза вашою уявою

• Швидкість сканування синього світла до 60 кадрів/с.
• Швидкість ІЧ-сканування до 30 кадрів/с.

Унікальний алгоритм 3D сканування обличчя та тіла

Режим «Обличчя та тіло» оснащений унікальним алгоритмом відображення обличчя, який фіксує більше деталей, сканування тіла людини займає лише 2 хвилини.

Точне та детальне сканування

Удосконалений алгоритм температурної компенсації, він може покращити температурну стабільність і забезпечити точність.

Високопродуктивна структура

• Об’єктив із великою глибиною різкості 20 мм
• Лінза з низьким спотворенням < 5%
• 9-елементна скляна лінза
• Металева оправа та тримач об'єктива

Raptor X охоплює сканування на близькій і дальній відстані та має гарну стабільність при високих і низьких температурах, забезпечуючи надійні результати сканування вимірювань.

Універсальне сканування для всіх розмірів

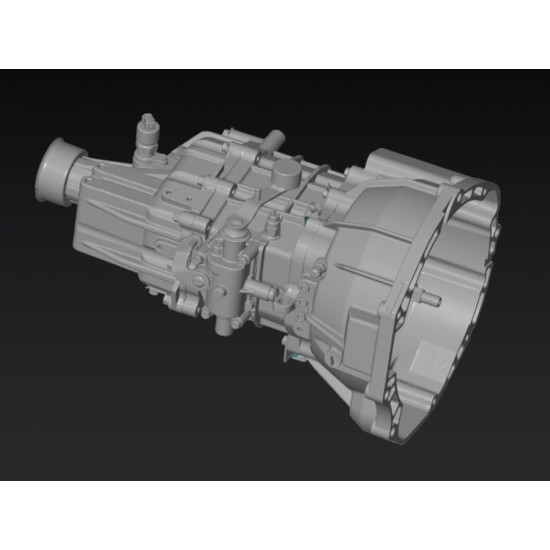

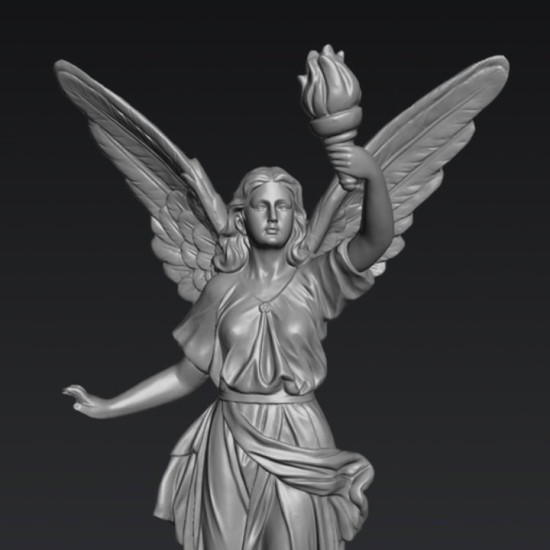

Поєднуючи лінійні лазери з інфрачервоним структурованим світлом, RaptorX може сканувати об’єкти розміром від 5*5*5 мм³ до 2000*2000*2000 мм³. Легке сканування маленьких фігурок, болтів, облич, людських тіл, автомобільних компонентів тощо.

24-розрядне повноколірне сканування

Оснащений 12 круглими світлодіодними текстурними лампами, він може підвищити яскравість відображення кольорів у темному середовищі та реалістично відтворити кольори сканованого об’єкта.

Спокійне сканування в різних середовищах

Двоколірні світлодіодні текстурне світлодіоди допомагають отримати більш реалістичні результати сканування.

• Синє світло - забезпечує додаткове світло для лазерного лінійного сканування.
• Біле світло - використовується для посилення яскравості колірних текстур.

Інтуїтивний досвід

Ідикатор, що забезпечує зворотний зв'язок щодо стану сканування в реальному часі.

У поєднанні з кнопками він забезпечує зручне та просте керування.

Характеристики

Режим сканування: синє світло (блакитний 7-лінійний лазер) / NIR (інфрачервоне бінокулярне структуроване світло)

Режим синього світла (синій 7-рядковий лазер):

• Точність: до 0,02 мм
• Швидкість сканування: до 60 кадрів в секунду
• Мін. об'єм сканування: 5*5*5 мм
• Діапазон одного захоплення: 270*170 мм при 300 мм
• Робоча відстань: 150-400 мм
• Відображення кольорів: так
• Режим вирівнювання: маркери

Режим синього світла (синій 34-рядковий лазер):

• Точність: до 0,02 мм
• Швидкість сканування: до 60 кадрів в секунду
• Мін. об'єм сканування: 5*5*5 мм
• Діапазон одного захоплення: 270*170 мм на 300 мм, 341*232 на 400 мм, 397*290 на 500 мм, 452*348 на 600 мм
• Робоча відстань: 200-600 мм
• Відображення кольорів: так
• Режим вирівнювання: маркери

Режим інфрачервоне бінокулярне структуроване світло:

• Точність: до 0,05 мм
• Швидкість сканування: до 30 кадрів в секунду
• Мін. об'єм сканування: 150*150*150 мм
• Одиночний діапазон захоплення: 930*580 мм при 1000 мм
• Робоча відстань: 170-1000 мм
• Відображення кольорів: так
• Режим вирівнювання: маркери, геометрія, текстура

Загальні параметри:

• Об'ємна точність до 0,02 мм із відхиленням +0,06 мм/м
• Роздільна здатність камери 3D зображення: 1920*1200
• Додаткове кольорове світло: 12 білих світлодіодів
• Покращення розпізнавання маркерів: 12 інфрачервоних світлодіодів
• Лазерна безпека: Клас I (безпечно для очей)
• Кнопки: механічні
• IMU: Так
• Формат виводу: OBJ, STL, PLY
• Вхідна потужність: 12 В 2 А
• Інтерфейс даних: TypeC, USB3.0
• Розміри пристрою: 193,7*119,8*81,7 мм
• Вага пристрою: 450 г
• Калібрувальна плата: високоточна скляна калібрувальна плата
• Бездротове сканування: підтримується в поєднанні з майбутніми аксесуарами для бездротового сканування

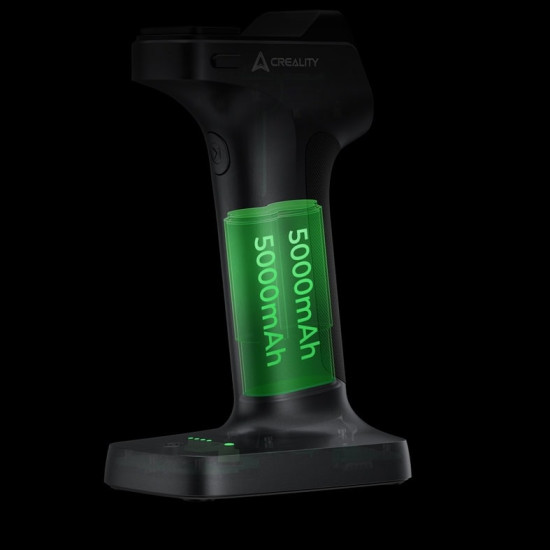

• Акумулятор великої ємності: 35400 мВт·год (безпечно для літака). Індикатор заряду
• Підтримка системи: Windows, macOS
• Робоча температура: від -10°C до 40°C
• Робоча вологість: 0-90% RH

Точність оцінюється в лабораторних умовах (об’єктом вимірювання є пара сфер діаметром 100 мм), і на фактичні результати можуть впливати такі робочі середовища, як температура, вібрація та інші фактори.
