3D сканер Creality CR-Scan Raptor

3D-сканер Creality CR-Scan Raptor

Представляємо гібридний 3D-сканер Creality CR-Scan Raptor на основі технологій синього лазера та інфрачервоного структурованого світла, який здатен сканувати із метрологічною точністю до 0,02 мм.

CR-Scan Raptor має легку вагу та вбудовану антивібраційну систему, що покращує якість даних. Сканує в кольорі 24-біт, здатен зчитувати металеві та чорні поверхні без нанесення скануючого спрею на малих і великих об'єктах від 5 до 2000 мм³.

Перший багаторядковий синій лазерний споживчий 3D-сканер.

Особливості CR-Scan Raptor

• 7 синіх паралельних лазерних ліній + інфрачервоне структуроване світло.
• Точність метрології до 0,02 мм.
• Швидкість сканування до 60 кадрів в секунду.
• Сканує об'єкти від 5 до 2000 мм³.
• Гостріші краї та багатші деталі.

• Анти-тремтіння для плавного сканування.
• Сканування чорних/металевих предметів без спреїв.
• 24-розрядне повнокольорове сканування.
• Легкий і компактний: розміри 215*50*74 мм, мала вага 372 г.

Синій лазер та інфрачервоне світло

CR-Scan Raptor об’єднує інноваційну комбінацію синього лазера та інфрачервоних джерел світла, охоплюючи сканування малих, середніх і великих об’єктів, що може задовольнити потреби різноманітних сценаріїв промислового 3D-сканування.

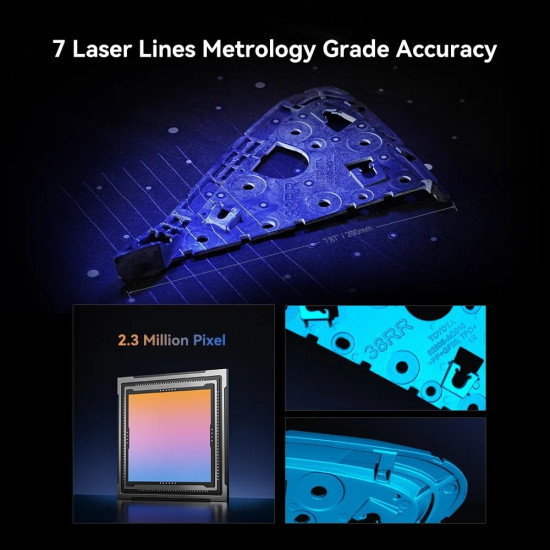

7 синіх паралельних лазерних ліній

Метрологічна точність у режимі лазерного сканування може досягати 0,02 мм. 7 паралельних блакитних лазерних ліній для тонкого сканування деталей, одна лазерна лінія становить лише 0,1 мм для отримання якініших і чіткіших країв хмари точок.

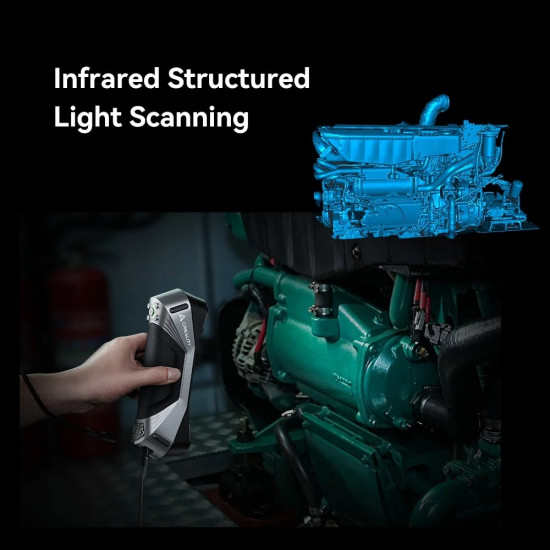

Інфрачервоне структуроване світлове сканування

Сканування без маркерів. CR-Scan Raptor використовує 3D-зображення зі збігом плям. Маркери не потрібні для багатофункціональних деталей. Об'єкти можна сканувати швидко і безпосередньо.

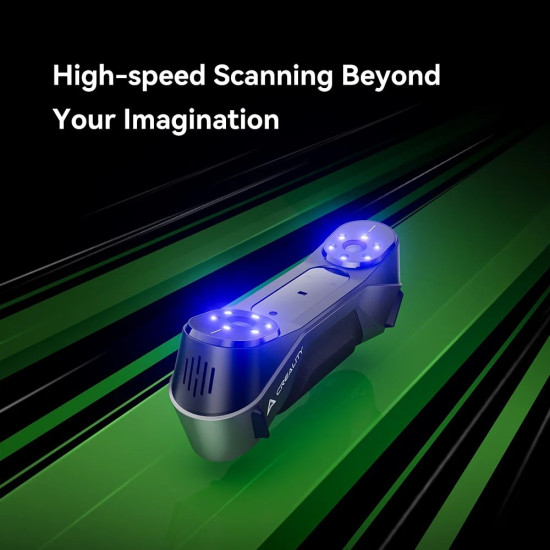

Високошвидкісне сканування поза вашою уявою

• Швидкість сканування синього світла до 60 кадрів/с.
• Швидкість ІЧ-сканування до 20 кадрів/с.

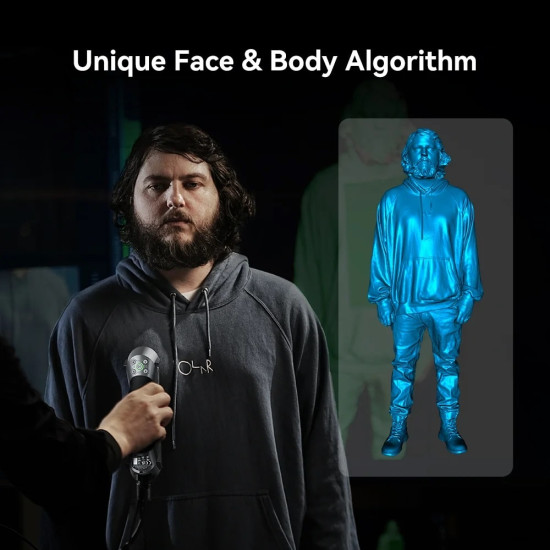

Унікальний алгоритм 3D-сканування обличчя та тіла

Режим «Обличчя та тіло» оснащений унікальним алгоритмом відображення обличчя, який фіксує більше деталей, сканування тіла людини займає лише 2 хвилини.

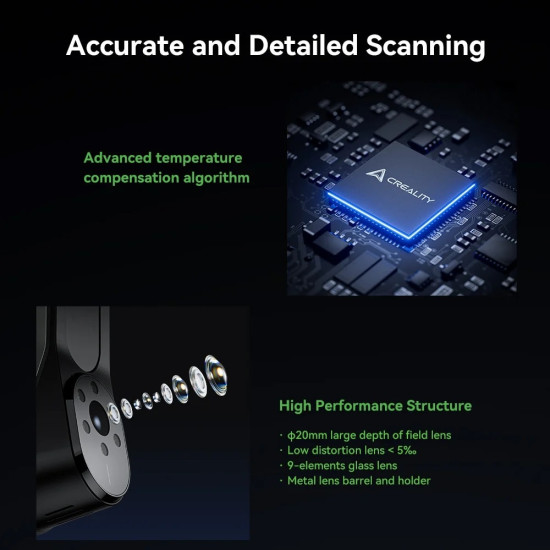

Точне та детальне сканування

Удосконалений алгоритм температурної компенсації, він може покращити температурну стабільність і забезпечити точність.

Високопродуктивна структура

• Об’єктив із великою глибиною різкості 20 мм
• Лінза з низьким спотворенням < 5%%
• 9-елементна скляна лінза
• Металева оправа та тримач об'єктива

CR-Scan Raptor охоплює сканування на близькій і дальній відстані та має гарну стабільність при високих і низьких температурах, забезпечуючи надійні результати сканування вимірювань.

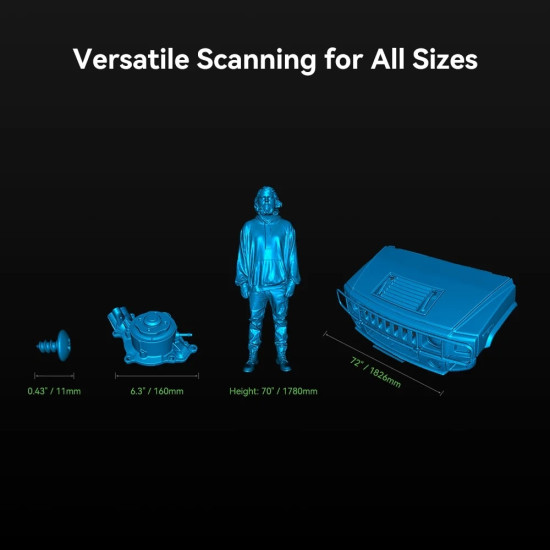

Універсальне сканування для всіх розмірів

Поєднуючи лінійні лазери з інфрачервоним структурованим світлом, CR-Scan Raptor може сканувати об’єкти розміром від 5*5*5 мм³ до 2000*2000*2000 мм³. Легке сканування маленьких фігурок, болтів, облич, людських тіл, автомобільних компонентів тощо.

Анти-тремтіння для плавного сканування

Оснащений технологією One-Shot 3D-зображення, сканер CR-Scan Raptor природним чином стабілізований і менш ймовірний втрати відстеження. Швидка швидкість зворотного відстеження забезпечує більш плавне сканування з рук.

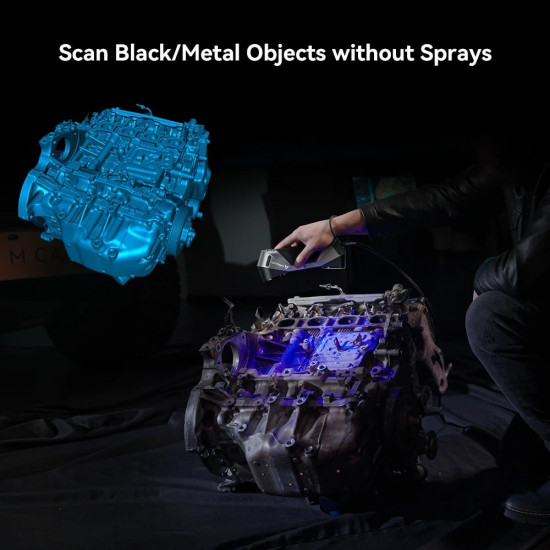

Сканування чорних/металевих предметів без спреїв

Навіть без скануючого спрею ви можете сканувати автомобілі, автомобільні деталі, шини та інші чорні/металеві предмети, щоб отримати бажаний ефект моделі.

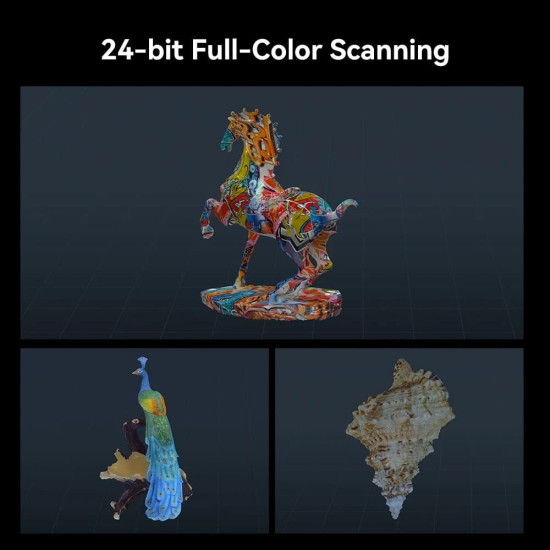

24-розрядне повноколірне сканування

Оснащений 12 круглими світлодіодними текстурними лампами, він може підвищити яскравість відображення кольорів у темному середовищі та реалістично відтворити кольори сканованого об’єкта.

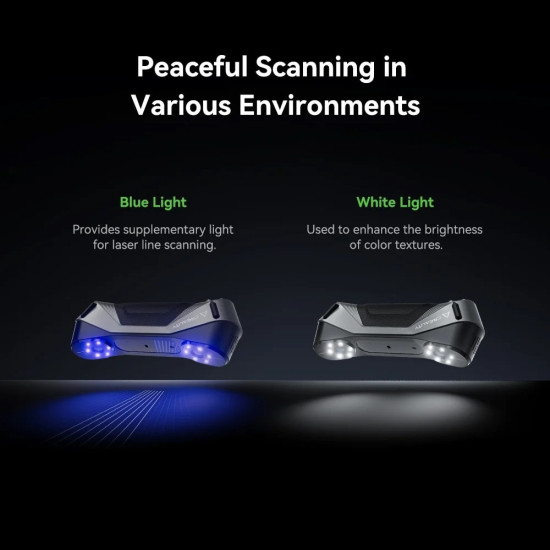

Спокійне сканування в різних середовищах

Двоколірні світлодіодні текстурне світлодіоди допомагають отримати більш реалістичні результати сканування.

• Синє світло - забезпечує додаткове світло для лазерного лінійного сканування.
• Біле світло - використовується для посилення яскравості колірних текстур.

Інтуїтивний досвід

Ідикатор, що забезпечує зворотний зв'язок щодо стану сканування в реальному часі; У поєднанні з кнопками він забезпечує зручне та просте керування.

Легкий і портативний, керування однією рукою

Легкий 372 г, ефективно знижує тривалу втому при роботі, має протиковзкий рукав та знімний шнурок на руку.

Плата для калібрування зі скла високої точності

Використовує високоточну калібрувальну плату зі скляної підкладки для калібрування точності, ви можете підтримувати високу точність сканера, підтримувати точність.

Характеристики

Режим сканування: синє світло (блакитний 7-лінійний лазер) / NIR (інфрачервоне бінокулярне структуроване світло)

Режим синього світла (синій 7-рядковий лазер:

• Точність: до 0,02 мм на 100 мм
• Роздільна здатність 3D: 0,02-2,00 мм
• Швидкість сканування: до 60 кадрів в секунду
• Мін. об'єм сканування: 5*5*5 мм
• Діапазон одного захоплення: 270*170 мм при 300 мм
• Робоча відстань: 150-400 мм
• Відображення кольорів: так
• Режим вирівнювання: маркери

Режим інфрачервоне бінокулярне структуроване світло:

• Точність: до 0,1 мм
• Роздільна здатність 3D: 0,1-2,0 мм
• Швидкість сканування: до 20 кадрів в секунду
• Мін. об'єм сканування: 150*150*150 мм
• Одиночний діапазон захоплення: 930*580 мм при 1000 мм
• Робоча відстань: 170-1000 мм
• Відображення кольорів: так
• Режим вирівнювання: маркери, геометрія, текстура

Загальні параметри:

• Роздільна здатність камери 3D-зображення: 1920*1200
• Додаткове кольорове світло: 12 білих світлодіодів
• Покращення розпізнавання маркерів: 12 інфрачервоних світлодіодів
• Лазерна безпека: Клас I (безпечно для очей)
• Кнопки: механічні
• IMU: Так
• Формат виводу: OBJ, STL, PLY
• Вхідна потужність: 12 В 2 А
• Інтерфейс даних: TypeC, USB3.0
• Розміри пристрою: 215*50*74 мм
• Вага пристрою: 372 г
• Калібрувальна плата: високоточна скляна калібрувальна плата
• Бездротове сканування: підтримується в поєднанні з майбутніми аксесуарами для бездротового сканування
• Підтримка системи: Windows, macOS
• Робоча температура: від -10°C до 40°C
• Робоча вологість: 0-90% RH

Точність оцінюється в лабораторних умовах (об’єктом вимірювання є пара сфер діаметром 100 мм), і на фактичні результати можуть впливати такі робочі середовища, як температура, вібрація та інші фактори.
