xTool MetalFab Laserschweißgerät und CNC-Schneidemaschine 800W All-in-one

Desktop-Laserkomplex xTool MetalFab 800W All-in-one

Desktop-Laserkomplex xTool MetalFab 800W All-in-one ist ein fertiges Ökosystem für die Metallbearbeitung, das die Funktionen eines Laserschweißers, einer automatisierten CNC-Maschine, eines manuellen Schneiders und einer Laserreinigungsanlage kombiniert. Das Modell ist für Werkstätten, Prototypenlabore und Kleinserienproduktionen konzipiert, die eine hochpräzise Bearbeitung ohne sperrige Industrieanlagen erfordern. Der Komplex basiert auf einer Faserlaserquelle mit einer optischen Leistung von 800 W und einer Wellenlänge von 1080 ± 10 nm.

Hauptmerkmale und Funktionalität

Die Multifunktionalität des Systems ermöglicht es, den gesamten Arbeitszyklus mit Blech und Profilen mit einem einzigen Gerät abzudecken.

• 4-in-1-Konzept: Der Komplex führt vier Arten von Aufgaben aus:
  • Automatisches CNC-Schneiden von Blech.
  • Manuelles Konturschneiden von Rohlingen mit komplexer Geometrie.
  • Laserschweißen mit automatischer oder manueller Nahtführung.
  • Laserreinigung von Oberflächen von Rost, Zunder, Fett, Farbe und Verfärbungen.
• Automatisiertes CNC-Portal: Der Arbeitstisch mit den Maßen 600 × 400 mm hat ein Durchlaufdesign. Dies ermöglicht die Bearbeitung von Metallblechen bis zu 600 mm Breite ohne Längenbeschränkungen. Die Bewegungsgeschwindigkeit des Portals erreicht 500 mm/s, und die Positioniergenauigkeit beträgt ±0,05 mm.
• Nahtstabilität: Die Befestigung des Laserkopfes direkt am CNC-Portal sorgt für eine gleichmäßige Naht und konstante Bewegungsgeschwindigkeit unabhängig von den Fähigkeiten des Bedieners.
• Drahtzuführung: Ausgestattet mit einem automatischen Drahtzuführgerät mit einem Durchmesser von 0,8 mm bis 1,2 mm für eine effektive Füllung von technologischen Lücken und Fugen.
• Flexible Oberflächenreinigung: Der Laserreinigungsmodus ermöglicht es, die Strahlbreite im Bereich von 10 bis 80 mm zu ändern, um das Metall schnell für das Lackieren vorzubereiten oder Oxidfilme nach dem Schweißen zu entfernen.

Materialschneideparameter

Das System arbeitet mit einer Vielzahl von Metallen und Legierungen: Edelstahl und Kohlenstoffstahl, verzinktes Metall, Aluminium, Messing, Titan, Magnesium, Nickel und Zinklegierungen.

Zum Entfernen der Schmelze beim CNC-Schneiden wird Gas unter einem Druck von 0,8–1,2 MPa zugeführt. Die maximale Materialstärke beim Schneiden:

Ökosystem, Steuerung und Sicherheit

Die Arbeitsprozesse werden über die proprietäre Software xTool Creative Space verwaltet, die den Import von Vektorlayouts, eine automatische Verschachtelungsfunktion und eine präzise Anpassung der Laserparameter unterstützt. Die Touch-Oberfläche der Ausrüstung ermöglicht die Auswahl von fertigen Voreinstellungen für Metalltyp, Dicke und Drahtdurchmesser mit einem einzigen Tastendruck.

Sicherheitsklasse 4

Die Ausrüstung erzeugt Strahlung, die für Augen und Haut gefährlich ist, daher ist sie mit einem mehrstufigen Schutz ausgestattet:

• Geschlossener Kreislaufsensor: Der Laser schaltet sich nur bei elektrischem Kontakt mit dem Werkstück über die Erdungsklemme ein.
• Not-Aus: E-Stop-Taste für sofortige Stromabschaltung.
• Optikschutz: Gasblasen und austauschbare Schutzlinsen leiten geschmolzene Spritzer ab.
• Betriebsanforderungen: Obligatorische Verwendung von Brillen mit OD 6+ Schutzstufe für 1064 nm Wellenlänge und einem Abluftsystem.

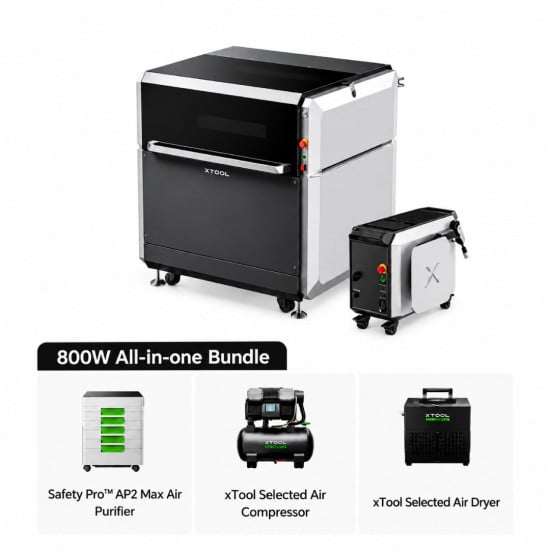

Komplettset

Die All-in-one Version umfasst die Hauptkomponenten für das Schweißen, automatisiertes CNC-Schneiden und die Reinigung von Metalloberflächen.

1. Faserlaserschweißer xTool MetalFab 800W — 1 Stk.
2. CNC-Schneidmodul xTool MetalFab CNC Cutter — 1 Stk.
3. Industrieller Luftreiniger xTool SafetyPro AP2 Max — 1 Stk.
4. Luftkompressor xTool Air Compressor — 1 Stk.
5. Lufttrockner xTool Air Dryer — 1 Stk.

Technische Spezifikationen

Praktische Nutzungsempfehlungen

• Optikprüfung: Überprüfen Sie das Schutzglas der Pistole bei jeder Schicht — jeglicher Staub führt zu Überhitzung und Linsenausfall.
• Schutzgas: Öffnen Sie die Flasche und kontrollieren Sie den Druck, bevor Sie den Generator starten.
• Luftvorbereitung: Beim Schneiden mit dem Kompressor ist die Verwendung eines Trockners und Ölfilters obligatorisch, um die Sauberkeit des optischen Pfades zu gewährleisten.
• Erdung: Die Erdungsklemme muss direkt am Werkstück angebracht werden, andernfalls lässt der Sicherheitssensor den Laser nicht starten.
• Testschnitt: Führen Sie immer einen Testschnitt an Materialresten durch, um den Fokus und die Geschwindigkeit präzise anzupassen.
• Belüftung: Schalten Sie immer den Rauchabsauger ein, insbesondere bei der Arbeit mit verzinktem Stahl und Aluminium, deren Dämpfe giftig sind.

Möchten Sie Ihre Werkstatt aufrüsten oder die Möglichkeiten der Kleinserienproduktion erweitern? xTool MetalFab 800W All-in-one deckt all Ihre Bedürfnisse für das Schweißen, Schneiden und Reinigen von Metall in einem kompakten Gehäuse ab.
