- Доступність: Очікування доставки
- Модель: MS1
- Вага Брутто: 6.00кг
- SKU: 00-00013896
Більше товарів цього бренду
Сферичний металевий порошок IMT MS1 з мартенситно-старіючої сталі
Металевий порошок на основі нікелю IMT MS1 (15-53 мкм) – це марка мартенситно-старіючої сталі (maraging steel), спеціально розроблена для адитивного виробництва за технологіями SLM та DMLS. За своїм хімічним складом цей матеріал ідентичний сталі типу 18Ni300, що робить його золотим стандартом у виготовленні високонавантажених деталей та прес-форм. Вибрати марку металу для 3Д друку MS1 рекомендується, коли до міцності готових виробів висуваються надзвичайно високі вимоги.
Головна «фішка» MS1 полягає в механізмі зміцнення. На відміну від традиційних інструментальних сталей, де твердість залежить від вмісту вуглецю, тут магія відбувається за рахунок інтерметалідних виділень при старінні. Це означає, що ви отримуєте матеріал, який неймовірно стабільний у друці та передбачуваний у термообробці.
Технічні характеристики та структура порошку MS1
Порошок IMT MS1 має ідеальну сферичність, що критично важливо для рівномірного розподілу шару в камері побудови. Фракція 15-53 мкм забезпечує високу щільність виробів та мінімальну пористість.
- Основа складу: низький вміст вуглецю, високий вміст нікелю (~18%), кобальту та молібдену.
- Стан після друку: м'який мартенсит із твердістю 30–36 HRC. На цьому етапі деталь легко піддається механічній обробці.
- Фізичні властивості: щільність становить близько 8.0 г/см³. Матеріал демонструє відмінну зварюваність шарів та вкрай низьку схильність до утворення тріщин.
Магія термообробки: від пластичності до екстремальної міцності
Використання порошку MS1 дає інженеру простір для маневру. Відразу після друку матеріал досить пластичний (межа міцності ~1000–1100 MPa), що дозволяє без зусиль провести фінішну обробку або нарізати різьблення. Однак після процедури старіння (витримка при температурі 480–500°C) характеристики злітають до небес:
- Твердість: зростає до 50–56 HRC.
- Межа міцності: досягає вражаючих 1900–2100 MPa.
- Межа текучості: близько 1800 MPa.
- Стабільність: на відміну від загартування звичайних сталей, MS1 практично не деформується при старінні.
Чому MS1 кращий за звичайну інструментальну сталь?
Якщо ви звикли працювати з класичними інструментальними сталями, MS1 стане для вас приємним відкриттям. При загартуванні звичайної сталі ризик виникнення тріщин та деформацій величезний. З порошком MS1 процес SLM-друку стає максимально стабільним. Ви отримуєте відмінну розмірну точность та можливість полірування поверхні до дзеркального стану (SPI A/B).

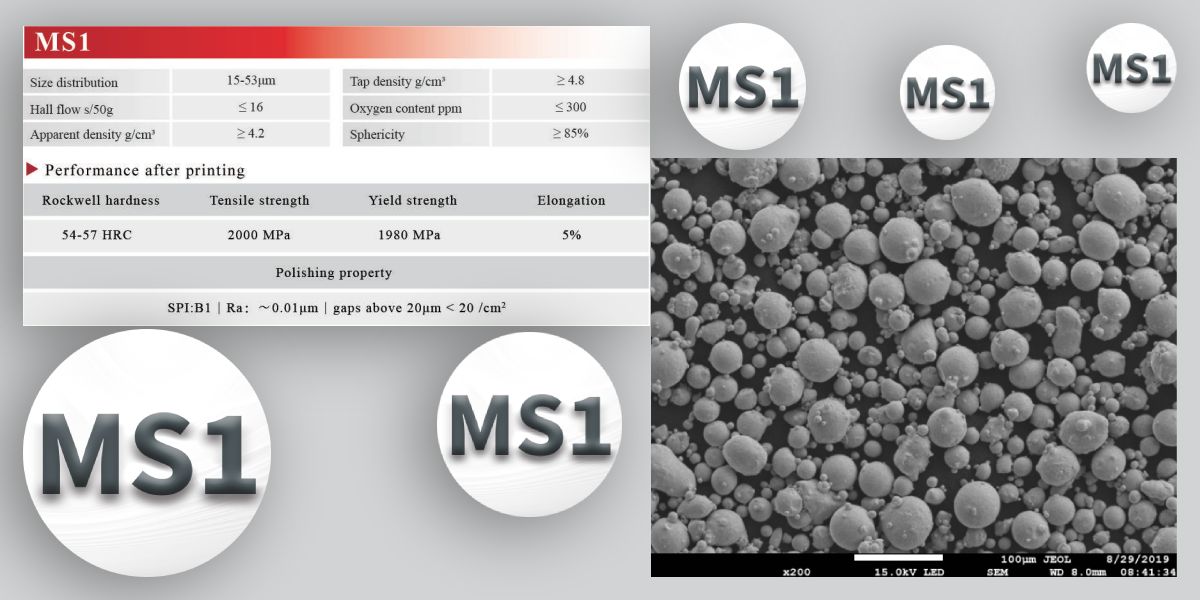

Детальні технічні параметри металевого порошку IMT MS1
| Найменування продукту | MS1 | |||||
| Хімічний склад (wt.%) | ||||||
| O | Fe | C | Mn | Si | Cr | - |
| ≤0.03 | Решта | ≤0.03 | ≤0.1 | ≤0.1 | ≤0.5 | - |
| S | P | Mo | Ni | Co | Ti | Al |
| ≤0.01 | ≤0.01 | 4.8 | 18 | 9.0 | 0.7 | 0.1 |
| Фізичні властивості | ||||||
| Розмір частинок μm | Потік за Холом s/50g | Насипна щільн. g/cm3 | Ущільн. щільн. g/cm3 | Кисень ppm | Сферичність % | |
| 15-53 | ≤16 | ≥4.2 | ≥4.8 | ≤300 | ≥85 | |
| Механічні властивості (після термообробки) | ||||||
| Твердість HRC | Міцність MPa | Текучість MPa | Подовження % | Полірованість (дзеркало) | ||
| 50-56 | 1900-2100 | ~1800 | ~5 | SPI Bl, Ra: ~0.01μm, пори >20μm <20 шт/см3 | ||
Сфери застосування: де без MS1 не обійтися?
Завдяки поєднанню в'язкості та твердості, даний порошок є фаворитом у наступних галузях:
- Виготовлення прес-форм: лиття пластмас та лиття під тиском.
- Машинобудування: вставки для штампів, високонавантажені вузли.
- Авіакосмічна галузь: деталі з винятковою питомою міцністю.
Переваги для користувача
IMT MS1 15-53 мкм (5 кг) – інвестиція в надійність та міцність. Мінімальна усадка, простота постобробки та феноменальна міцність після зміцнення економлять час та ресурси. Ваші деталі працюватимуть довше та витримуватимуть екстремальні навантаження. Телефонуйте: наші експерти допоможуть вибрати металевий порошок за лояльною ціною для будь-яких завдань!
