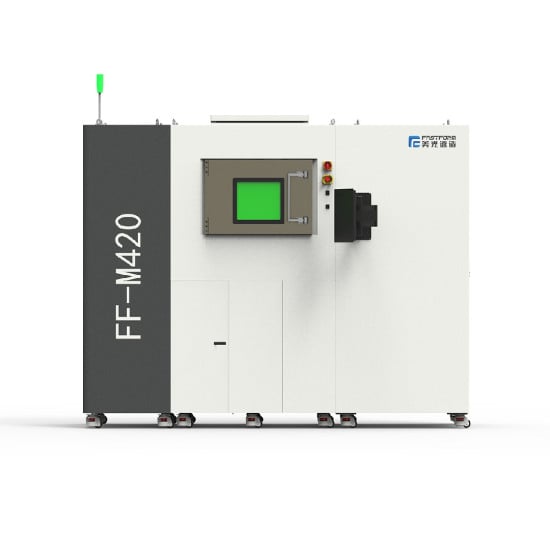

3D принтер SLM FastForm FF-M420 500Wx8

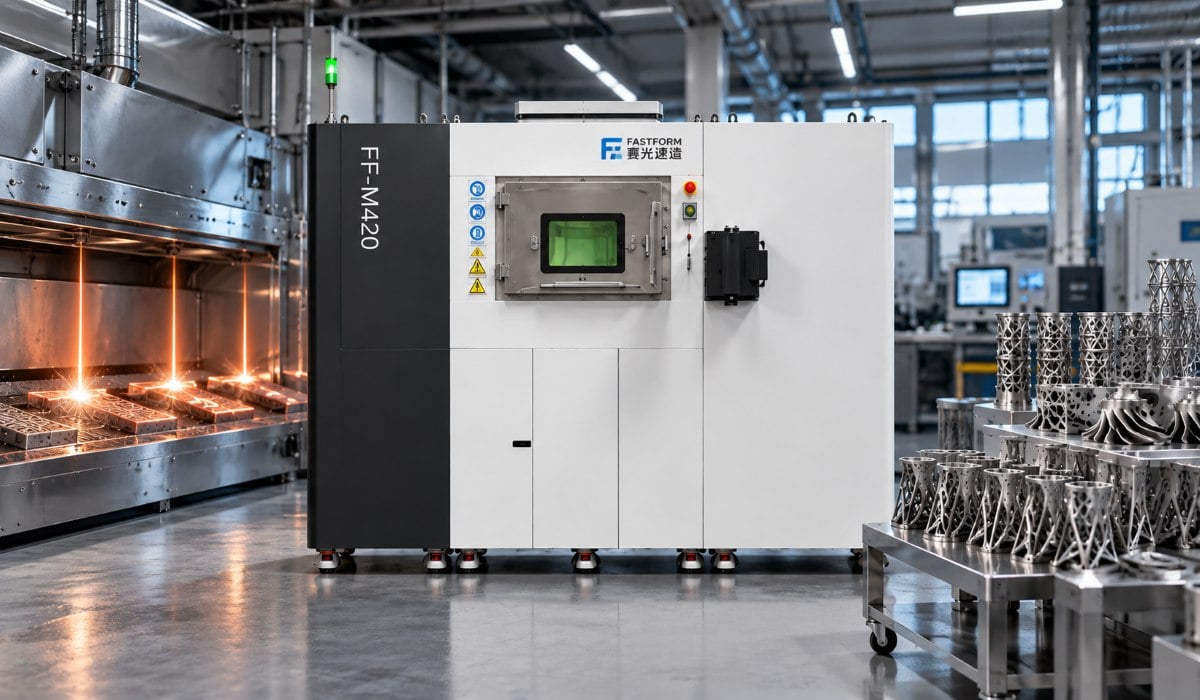

Промышленный SLM 3D-принтер FastForm FF-M420 500W×8 для серийной печати металлом

FastForm FF-M420 500W×8 — промышленный 3D-принтер для изготовления металлических деталей по технологии SLM. Оборудование оснащено восемью волоконными лазерами мощностью 500 Вт каждый и предназначено для серийного производства функциональных компонентов, пресс-форм, сложных металлических конструкций и промышленного оснащения. Рабочая область 420 × 380 × 400 мм позволяет изготавливать габаритные детали или размещать несколько изделий на одной платформе.

Преимущества FastForm FF-M420 500W×8

• Восемь лазеров для продуктивной SLM-печати. Система с восемью волоконными лазерами мощностью 500 Вт каждый позволяет распределять формирование металлических деталей между несколькими зонами сканирования и сокращать продолжительность построения при соответствующих условиях.
• Большая рабочая область для серийного производства. Пространство построения 420 × 380 × 400 мм подходит для изготовления габаритных металлических компонентов и группового размещения деталей в рамках одного производственного цикла.
• Точность формирования металлических деталей. Для изделий размером до 100 мм заявленная точность составляет ±0.1 мм, а для больших деталей — ±0.1% от соответствующего размера. Это позволяет использовать оборудование для изготовления функциональных компонентов и промышленного оснащения.
• Автоматизированное двунаправленное нанесение порошка. Система верхней подачи с регулируемой скоростью нанесения 10–500 мм/с сокращает количество холостых перемещений между слоями. Контроль подачи порошка и нагрузки на скребок помогает предотвращать сбои.
• Согласованная работа восьми лазеров. Технология динамического бесшовного соединения зон сканирования координирует формирование смежных участков детали различными лазерными каналами в пределах одной рабочей области.
• Длительный ресурс системы фильтрации. Постоянный фильтр с ресурсом не менее 30 000 часов сокращает необходимость в регулярной замене фильтрующих элементов. Эффективность фильтрации частиц размером 0.5 мкм составляет 99.9%.
• Автоматизированный контроль производственного процесса. Система отслеживает параметры рабочей камеры, концентрацию кислорода, температуру и ход печати. Предусмотрена возможность восстановления построения после перебоев электропитания.
• Программное обеспечение FastLayer и FastFab. FastLayer поддерживает подготовку моделей, создание поддержек, нарезку на слои и настройку параметров печати. FastFab обеспечивает управление оборудованием и контроль процесса построения.

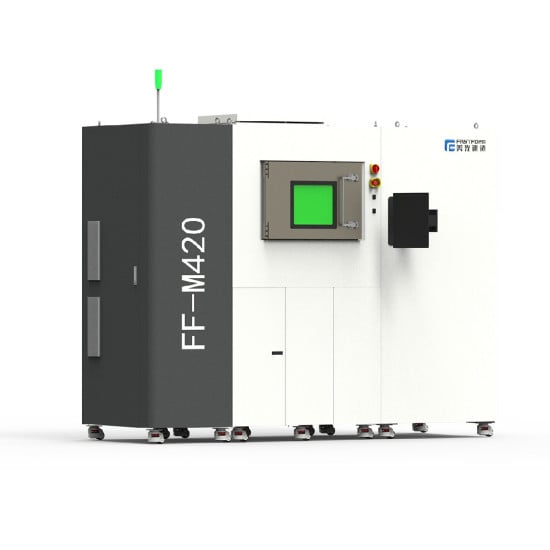

Восьмилезерная система для промышленной 3D-печати металлом

FastForm FF-M420 500W×8 оснащен восемью волоконными лазерами мощностью 500 Вт каждый, которые обеспечивают послойное плавление металлического порошка в соответствии с цифровой моделью. Многолазерная конфигурация позволяет распределять процесс построения между несколькими лазерными каналами, что особенно важно при изготовлении больших деталей и серийном производстве металлических компонентов.Технология динамического бесшовного соединения зон сканирования обеспечивает согласованную работу восьми лазеров. Система координирует формирование смежных участков детали различными лазерными каналами, поддерживая согласованность процесса построения в пределах рабочей области. Лазерная система работает с длиной волны 1080 ± 10 нм. Диаметр лазерного луча регулируется в диапазоне 50–300 мкм, что позволяет адаптировать параметры плавления к геометрии изделия и характеристикам металлического порошка.Максимальная скорость сканирования составляет 10 м/с. Для позиционирования лазерного луча используется высокоточная цифровая система сканирования с энкодером. Повторяемость сканирования и точность позиционирования заявлены на уровне ≤2 мкрад.

Точность формирования и параметры SLM-печати

FastForm FF-M420 500W×8 обеспечивает точность формирования ±0.1 мм для деталей размером до 100 мм. Для больших изделий заявленная точность составляет ±0.1% от соответствующего размера. Эти показатели характеризуют возможности оборудования, тогда как фактическая точность готовых деталей зависит от материала, геометрии, ориентации модели и параметров печати. Толщина нанесения порошкового слоя регулируется в пределах 20–150 мкм, что позволяет подбирать параметры построения в соответствии с свойствами металлического порошка и производственными требованиями.Для титановых и алюминиевых сплавов производитель приводит примеры печати со слоем 60 мкм, а для инструментальной и нержавеющей стали 100 мкм. Такие режимы могут использоваться для повышения производительности при условии применения соответствующих технологических параметров. Система перемещения платформы оснащена сервоприводом с замкнутым контуром управления. Минимальный шаг перемещения оси Z составляет 1 мкм, а максимальная температура подогрева платформы достигает 200 °C.

Автоматизированная подача порошка и двунаправленное нанесение

Система верхней подачи металлического порошка обеспечивает контролируемое поступление материала в рабочую зону. FastForm FF-M420 оснащен механизмом автоматизированного дозирования порошка и двунаправленного нанесения, что позволяет формировать новый слой при движении скребка в обоих направлениях. Скорость нанесения регулируется в диапазоне 10–500 мм/с, а толщина порошкового слоя от 20 до 150 мкм. Конструкция предусматривает использование гибкого или жесткого скребка в соответствии с настройками оборудования.Автоматизированный контроль подачи порошка помогает предотвращать нарушения процесса построения. Система отслеживает наличие материала и состояние механизма подачи. В случае нехватки порошка или неисправности предусмотрено предупреждение оператора и остановка оборудования.Дополнительный контроль нагрузки на скребок позволяет выявлять критический контакт с препятствиями. В таких случаях система прекращает нанесение порошка, уменьшая риск повреждения механизма и напечатанных деталей. Объем резервуара для порошка составляет не менее 40 л. Конструкция предусматривает возможность расширения системы автоматизированной подачей и циркуляцией материала.

Защитная атмосфера, контроль кислорода и фильтрация

FastForm FF-M420 500W×8 поддерживает использование азота или аргона для создания защитной среды во время лазерного плавления металлических порошков. Контролируемая атмосфера ограничивает взаимодействие нагретого металла с кислородом, а выбор газа зависит от используемого сплава и параметров технологического процесса. Система циркуляции обеспечивает перемещение газа через рабочую камеру и фильтрующие элементы. Многоступенчатая фильтрация удаляет частицы, которые образуются во время печати, поддерживая необходимые условия в зоне построения.Постоянный фильтр с ресурсом не менее 30 000 часов рассчитан на длительную эксплуатацию оборудования. Эффективность фильтрации частиц размером 0.5 мкм составляет 99.9%. Встроенная система контроля кислорода непрерывно отслеживает состояние защитной атмосферы и давление газа в рабочей камере. В случае отклонения контролируемых параметров от допустимых значений активируется предупреждение.Дополнительная система контроля концентрации кислорода в помещении предусматривает аварийное отключение оборудования при опасных условиях. Рабочая камера также оснащена защитной блокировкой дверей, что предотвращает их случайное открытие во время работы лазеров.

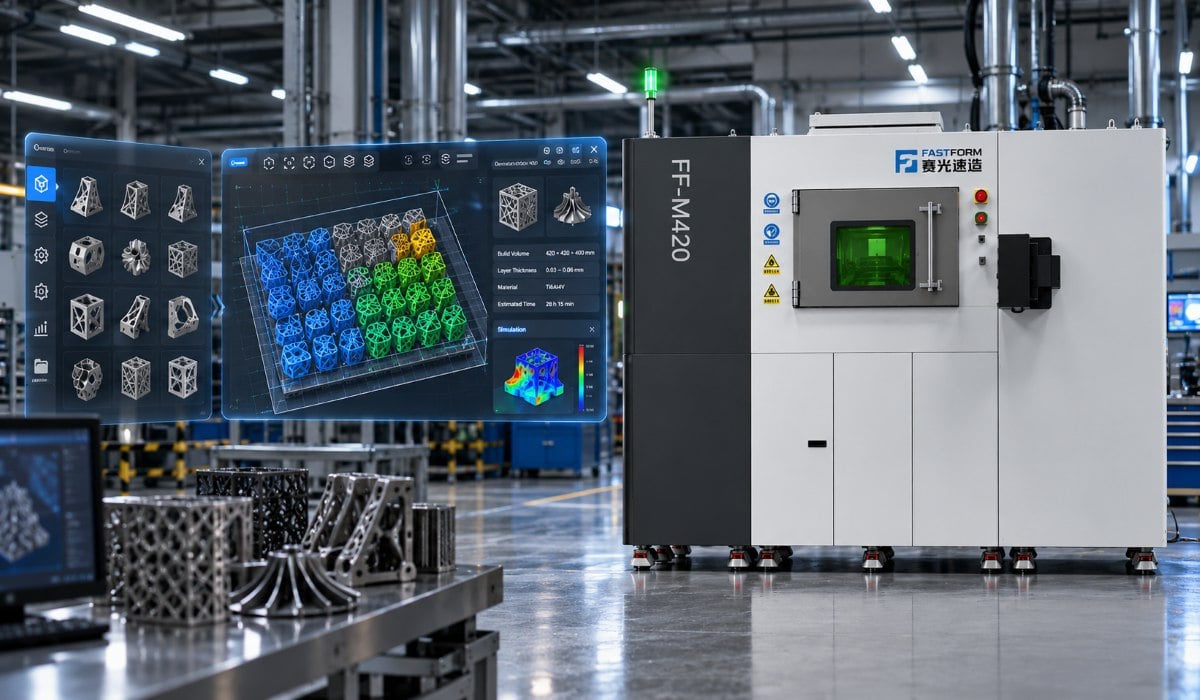

Программы для подготовки и управления SLM-печатью

Программное обеспечение FastLayer и FastFab обеспечивает подготовку моделей, настройку параметров SLM-печати и контроль производственного процесса.FastLayer поддерживает редактирование моделей, создание поддержек, нарезку на слои и настройку траекторий сканирования. Программа позволяет регулировать мощность лазера, скорость сканирования и толщину слоя в соответствии с требованиями изделия.FastFab обеспечивает управление 3D-принтером и отслеживание процесса построения, включая температуру, концентрацию кислорода и количество сформированных слоев. Система поддерживает автоматический и ручной режимы работы, а также восстановление печати после перебоев электропитания, уменьшая риск потери незавершенных деталей.

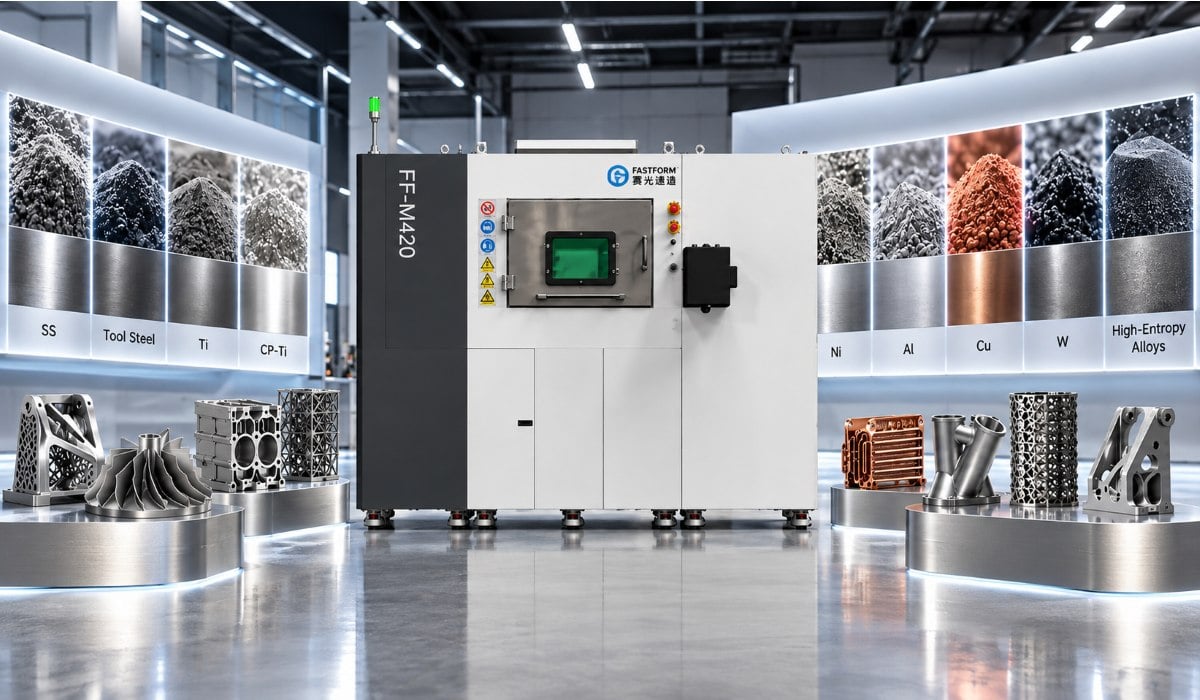

Металлы и сплавы для 3D-печати

FastForm FF-M420 500W×8 поддерживает работу с различными группами металлических порошков для изготовления функциональных прототипов, промышленных деталей и производственного оснащения.

• Инструментальная сталь. Используется для изготовления пресс-форм, штампов, формовочных вставок, инструментов и других деталей, которые работают под механическими нагрузками.
• Нержавеющая сталь. Подходит для производства корпусов, креплений, конструкционных элементов и функциональных компонентов, требующих прочности и коррозионной стойкости.
• Титановые сплавы. Сочетают высокую удельную прочность, небольшую массу и коррозионную стойкость. Применяются для изготовления авиационных компонентов, медицинских изделий и нагруженных деталей сложной геометрии.
• Алюминиевые сплавы. Используются для производства легких металлических корпусов, кронштейнов, теплообменных элементов и конструкций, где важно уменьшение массы.
• Жаропрочные сплавы. Подходят для изготовления компонентов, которые работают при повышенных температурах, в том числе деталей энергетического, авиационного и промышленного оборудования.
• Кобальт-хромовые сплавы. Применяются для изготовления износостойких компонентов, специализированных промышленных деталей и медицинских изделий при условии использования соответствующих технологических параметров.
• Другие металлические материалы. Возможно использование медных сплавов и сплавов с высокой энтропией при условии совместимости конкретного порошка с оборудованием и наличии соответствующих параметров печати.

Для каждого материала необходимо подбирать соответствующие параметры лазерного плавления, толщину слоя, стратегию сканирования и защитную газовую среду.

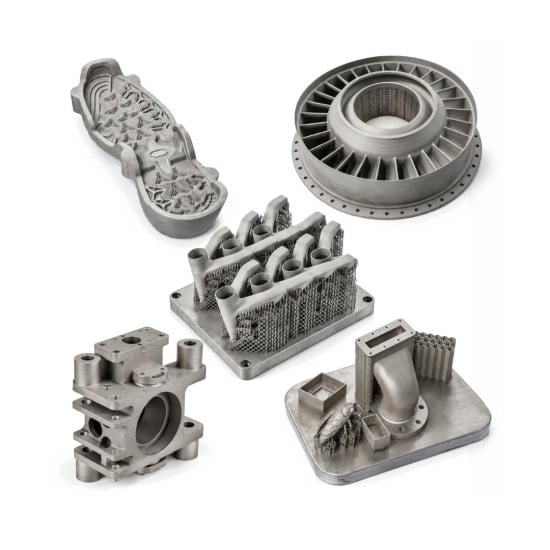

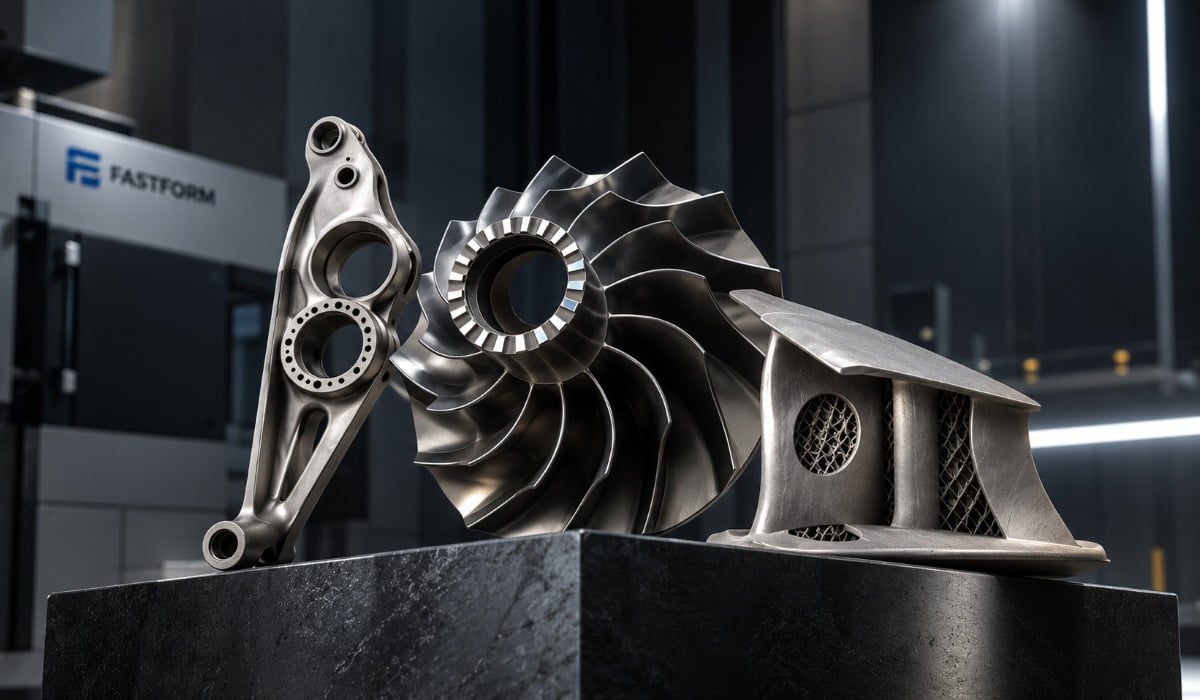

Сферы применения промышленного 3D-принтера

FastForm FF-M420 500W×8 используется для аддитивного производства металлических деталей в машиностроении, инструментальном производстве, аэрокосмической промышленности и исследовательских центрах.

• Изготовление пресс-форм для обувной промышленности. 3D-печать металлических формовочных элементов, вставок и компонентов обувных пресс-форм. Технология SLM позволяет создавать детали со сложной геометрией и внутренними каналами.
• Производство пресс-форм и промышленного оснащения. Изготовление формовочных вставок, штампов, инструментов и других металлических компонентов, в том числе деталей с внутренними каналами охлаждения.
• Аэрокосмическая промышленность. 3D-печать облегченных конструкционных элементов, кронштейнов, корпусных деталей и компонентов из титановых, алюминиевых и жаропрочных сплавов.
• Машиностроение. Изготовление функциональных прототипов, креплений, корпусов, технологического оснащения и металлических деталей для промышленного оборудования.
• Электроника и приборостроение. Производство компактных корпусов, конструкционных элементов, креплений и деталей со сложной внутренней геометрией.
• Медицинская отрасль. Изготовление индивидуализированных металлических компонентов, прототипов медицинских изделий и специализированных конструкций из совместимых сплавов.
• Образование и научные исследования. Исследование процессов селективного лазерного плавления, испытание металлических порошков, разработка технологических параметров и изготовление экспериментальных образцов.

Технические характеристики FastForm FF-M420 500W×8

Лазерная система и параметры SLM-печати

Система подачи порошка и фильтрация

Оборудование и программное обеспечение

Требования к установке FastForm FF-M420

Для эксплуатации FastForm FF-M420 500W×8 необходимо подготовить производственное помещение с соответствующим электропитанием, вентиляцией и системой подачи защитного газа. Условия установки должны обеспечивать безопасную работу с металлическими порошками, доступ к оборудованию для технического обслуживания и выполнения вспомогательных производственных операций.Рекомендуемые условия эксплуатации предусматривают температуру помещения 18–28 °C и относительную влажность не более 70%. Для подключения оборудования необходимо трехфазное электропитание 380 В.При подготовке производственного участка нужно учитывать требования к вентиляции, подаче защитного газа, обращению с металлическими порошками и пожарной безопасности. Окончательные параметры помещения и инженерных коммуникаций определяются в соответствии с комплектацией оборудования и условиями его установки.

Заказать промышленный 3D-принтер FastForm FF-M420

FastForm FF-M420 500W×8 предназначен для серийной SLM-печати металлических деталей, функциональных прототипов, пресс-форм и производственного оснащения. Восьмилезерная система и рабочая область 420 × 380 × 400 мм позволяют изготавливать габаритные компоненты и размещать несколько изделий на одной платформе. Заказывайте FastForm FF-M420 500W×8 и получайте консультацию по техническим характеристикам, совместимым металлическим порошкам, комплектации, условиям поставки и запуску оборудования.
