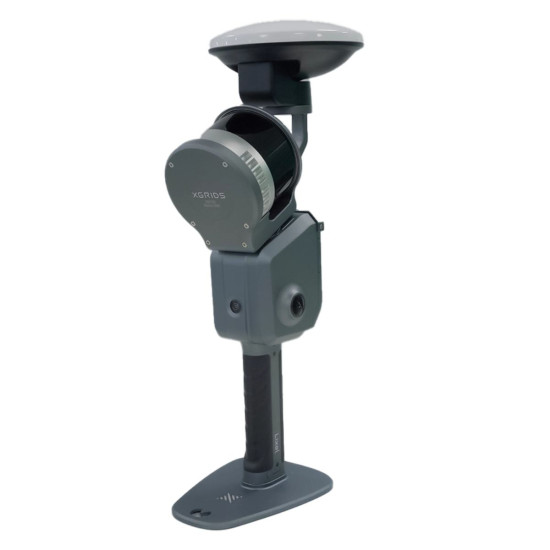

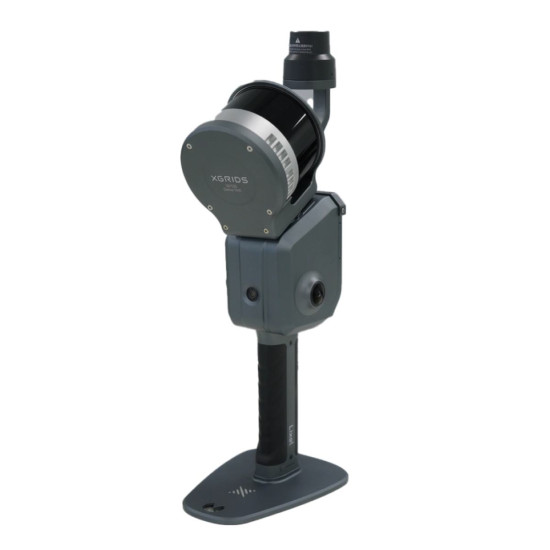

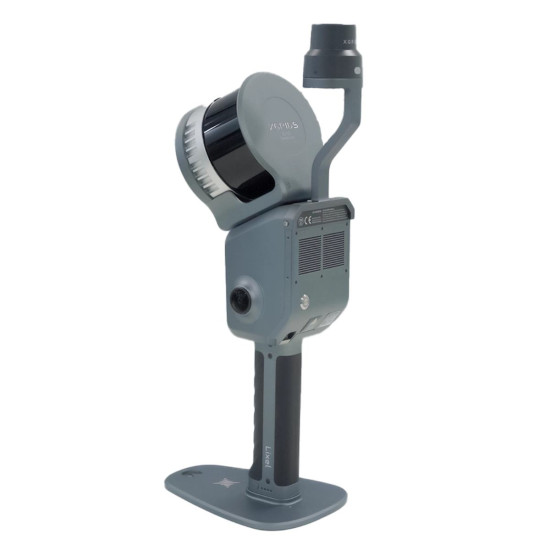

3D сканер XGRIDS L2 Pro 32/300

3D-сканер для земляних робіт XGRIDS L2 Pro 32/300

Високоточна лазерна технологія сканування великих об'єктів

• XGRIDS L2 Pro 32/300 — це промисловий 3D-сканер нового покоління, оснащений 32 лазерними лініями (лідарами).
• Пристрій здатен забезпечувати відносну точність 1 см, абсолютна точність становить 3 см.
• Інтервали між точками в хмарі – 1 мм.
• Максимальний радіус сканування – 300 м.
• Швидкість сканування: 640 000 точок/с.
• Технологія True SLAM надає дані хмари точок у реальному часі.
• Дані сканування готові до використання негайно, без постобробки.

Комплектація 3D сканер XGRIDS L2 Pro 32/300*

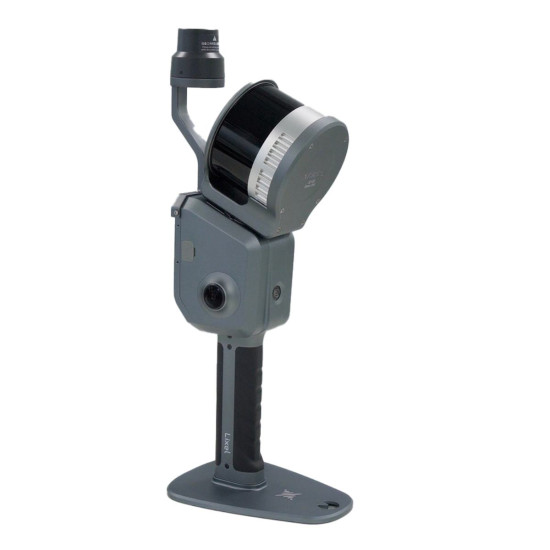

1. Handheld Scanner L2 Pro (32-канальний, 300м)
2. Акумулятор L2 Series Handle Battery

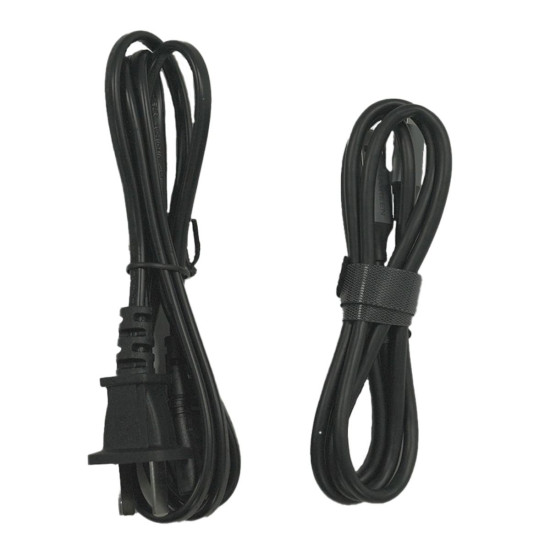

3. Зарядний пристрій та конвертер
4. Кабель Type-C (USB-C)
5. GCP-пластина (Ground Control Point plate)
6. Керівництво Quick Start Guide
7. Жорстка захисна валіза (міцний кейс)
8. Ліцензія на програмне забезпечення Lixel Studio
9. Гарантійна картка

Опціонально можуть пропонуватись додаткові аксесуари

1. RTK-модуль (стандартний чи геодезичний)
2. Кріплення для смартфона
3. Подовжувальна ручка (extension pole)
4. Рюкзак або підтримуючий ремінь

*Виробник може змінювати комплектацію без повідомлення, уточнюйте вміст коробки з менеджером у процесі обробки замовлення.

Технічні параметри XGRIDS L2 Pro 32/300 дозволяють вирішувати завдання, де критично важливі найдрібніші деталі та висока щільність даних. Він ідеально підходить для сканування рельєфу, будівель та інших великих об'єктів.

Інноваційна оптична система з 2 камерами та ергономічний дизайн

Модель L2 Pro 32/300 використовує сучасну систему з подвійною камерою, що забезпечує відмінну якість кольорової зйомки навіть за складних умов. Компактний корпус із захистом від пилу та вологи (IP54) полегшує використання сканера як у приміщенні, так і на виїзді, включаючи виробничі цехи, музеї, будівельні майданчики.

Програмне забезпечення Scan Suite: готове до роботи з коробки

Сканер постачається з попередньо встановленим програмним забезпеченням XGRIDS Scan Suite, яке підтримує автоматичне суміщення, згладжування та редагування 3D-моделей. Програма інтуїтивно зрозуміла та підходить як для новачків, так і для професіоналів.

Додатково доступна інтеграція з такими CAD-платформами, як SolidWorks, AutoCAD, Geomagic, а також з 3D-редакторами типу Blender та ZBrush — через формати .obj, .stl, .ply, .jpg та інші.

Сфери застосування 3Д-сканера XGRIDS L2 Pro 32/300

XGRIDS L2 Pro 32/300 використовується в різних галузях:

• Промисловість та контроль якості — створення точних цифрових копій виробів для аналізу, вимірювань та прототипування.
• Археологія та культурна спадщина — цифрове відновлення артефактів та об'єктів мистецтва без фізичного контакту.
• Медицина — моделювання протезів та ортопедичних рішень.
• Реверс-інжиніринг — відтворення креслень за готовими виробами.
• Освіта та наука — точне візуалізування та моделювання об'єктів для досліджень та навчальних цілей.

Сумісність, автономність та зручність підключення

Сканер підключається через USB 3.0, забезпечуючи стабільну передачу даних. Сумісний з Windows 10/11 та macOS (через додатковий драйвер). Важить менше 1,5 кг, що робить його зручним для перенесення. Автономна робота від батареї до 2 годин.

Переваги XGRIDS L2 Pro 32/300 у польових умовах

• Компактність (вага до 1,5 кг) та захист IP54 — надійна робота в пилу та на відкритих ділянках.
• Можливість мобільного керування через Lixel GO без ноутбука.
• Швидка фіксація місцевості з точністю до 2 см — підходить для складання виконавчих схем та геодезичної зйомки.

Пропонуємо детальніше познайомитися з можливостями 3D-сканера в різних областях.

Сфери застосування 3D-сканера XGRIDS L2 Pro 32/300

Завдяки високій щільності сканування, компактності та універсальності сканер ефективно використовується як в інженерних вимірюваннях, так і в архівуванні цифрових копій архітектурної спадщини. Особливо помітна його ефективність в умовах відкритої місцевості та при земляних роботах, де потрібна точна геометрична інформація про рельєф, котловани та траншеї.

1. Земляні роботи та будівельний контроль

Точне визначення об'єму виїмки та насипу

Сканер XGRIDS L2 Pro 32/300 дозволяє швидко зафіксувати геометрію поверхні до та після виконання земляних робіт. Отримані хмари точок використовуються для розрахунку об'ємів переміщеного ґрунту — що критично для контролю підрядників та складання актів виконаних робіт.

Контроль відхилень від проєкту

Зіставляючи отримані скановані дані з проєктною документацією, можна виявити помилки при виїмці котлованів, зміщення траншей, недоробки в ухилах та відступах. Це допомагає запобігти дороговартісним переробкам.

Швидка фіксація рельєфу при динамічно мінливому ландшафті

Потужний лазер з дальністю до 300 м та швидкість 2,1 млн точок/с дозволяють за лічені хвилини отримати деталізовану 3D-модель будівельного майданчика. Це особливо корисно при моніторингу щоденних змін у геометрії ландшафту.

Створення цифрових топопланів

За допомогою ПЗ PointCab та Lixel Studio дані зі сканера можна використовувати для автоматичного побудування планів місцевості, розрізів та поздовжніх профілів — у тому числі для здачі звітної документації в електронному вигляді.

2. Інфраструктурне будівництво та дороги

• Сканування траншей, лотків, кабельних каналів — для контролю дотримання габаритів та глибини.
• Зйомка відкосів та насипів — для аналізу стійкості та проєктування укріплювальних конструкцій.
• Проміжний контроль під час укладання труб та інженерних мереж — без втручання в процес.

3. Архітектура та реновація

• Цифрове відновлення фасадів та несучих конструкцій.
• Відтворення архітектурної геометрії при реконструкції історичних будівель.
• Інтеграція в BIM-моделі для цифрових двійників.

4. Промислове виробництво та реверс-інжиніринг

• Відтворення 3D-моделей за готовими виробами.
• Контроль допусків при литті та механообробці.
• Зіставлення виробу з 3D-кресленням (Control–CAD порівняння).

5. Музеї, культура, археологія

• Безконтактне 3D-сканування артефактів, статуй, рельєфів.
• Архівування об'єктів культурної спадщини в цифровому форматі.
• Можливість 3D-друку копій для експозицій та реставрацій.

6. Освіта та наука

• Дослідження геології, археології, інженерної геодезії.
• Підготовка навчальних матеріалів за сучасними технологіями візуалізації.
• Використання в інженерних дипломних та наукових проєктах.

Програмне забезпечення для 3Д-сканування в польових умовах без постобробки

ПЗ, що постачається зі сканером XGRIDS L2 Pro 32/300

Lixel Studio

• Попередньо встановлено з кожним сканером, включаючи модель XGRIDS L2 Pro 32/300
• Це все-в-одному ПЗ для обробки точкових хмар, що використовує алгоритми spatial intelligence.
• Включає такі функції, як реєстрація хмар, видалення шуму, вимірювання, генерація перерізів та площ, автоматичне промальовування, різноманітні режими візуалізації (RGB, інтенсивність, висота, EDL), панорамні оверлеї та об'єднання кількох наборів даних для великих проєктів
• Функція One-Click Processing дозволяє покращити точність та візуальну якість 3D-моделей за один крок; звіти про точність з автоматичною перевіркою включені
• Підписка на Veesus Suite надається безкоштовно протягом 12 місяців з покупкою сканера
• Veesus сумісна з XGRIDS і не вимагає хмарної обробки — все працює на локальній машині без додаткових витрат
• Підтримує візуалізацію точкових хмар, технологію Gaussian Splat, створення реалістичних 3D-моделей та перегляд даних без втрати якості.

Додаткове (купуване) програмне забезпечення для 3Д-сканера XGRIDS L2 Pro 32/300

PointCab Origins

Входить до спеціальних комплектів при покупці XGRIDS L2 Pro і надається безкоштовно на 12 місяців, продовження підписки за окрему плату.

• Дозволяє автоматично генерувати 2D-плани поверхів, фасадні перерізи, фронтальні проєкції — безпосередньо з 3D-точкових хмар.
• Модулі включають: Layout & Section (розмітка та переріз), Sketch (вимірювання, додавання тексту та фото), Align Project (точне позиціонування), Merge (об'єднання проєктів), Web-Export (виведення в HTML/PDF), Transformation Calculator (геореференціювання)
• Корисний для архітекторів, інженерів, BIM-спеціалістів, спеціалістів з вимірювань та культурної спадщини.

LCC Studio / LCC Studio Professional

• Це просунуте ПЗ для створення моделей Gaussian Splats (Gaussian 3D Reconstruction), доступне за окрему плату.
• Забезпечує автоматизацію одним кліком: імпорт відео та даних сканера, вибір PPR (точок на реконструкцію), налаштування якості, генерація 3D-моделі. Вибір між режимами indoor та outdoor уточнює щільність точок для оптимальної обробки.
• Підтримує перемикання між виглядом точкової хмари та моделлю Гауса, аватарну перспективу, візуальне представлення та попередній перегляд перед обробкою.

Опис можливостей ПЗ для 3Д-сканера XGRIDS L2 Pro 32/300

Lixel Studio (безкоштовно, довічна підписка)

Повний набір операцій: реєстрація, редагування, вимірювання, звіти, об'єднання хмар, підготовка та обробка точкових хмар.

Veesus Suite (безкоштовно на 12 міс, далі – платно*)

Візуалізація, Gaussian Splats, реалістичні моделі без хмари, візуалізація великих проєктів.

Lixel GO (безкоштовно, входить до комплекту)

Дистанційне керування, спостереження хмари, фоновий контроль при польових зйомках на смартфоні або планшеті.

PointCab Origins (безкоштовно 12 міс у комплекті, далі – платно**)

Створення 2D планів, перерізів, вимірювання, експорт в HTML/PDF, архітектура, BIM, інженерна документація.

LCC Studio / Pro (платне ПЗ)

Автоматична генерація Gaussian-моделей з відео, налаштування якості, indoor/outdoor режими, візуалізація R&D, візуалізація, медіа- та кінопроєкти.

*Veesus Suite безкоштовна перший рік, далі доступна за підпискою (приблизно £797.88/рік).

** Підключається при активації пакетної ліцензії протягом перших 24 місяців після покупки.

Рекомендації щодо вибору ПЗ 3Д-сканера для земляних робіт

Lixel Studio — стартова платформа: універсальна та безкоштовна, ідеальна для базової обробки.

Veesus Suite — розширена візуалізація та Gaussian-технології: корисна при обробці великих та складних даних.

PointCab Origins — прискорює створення планів та документів для BIM/будмайданчика, відмінно підходить для інженерів та архітекторів.

LCC Studio / Pro — для користувачів, які хочуть автоматизованої генерації високоякісних 3D-моделей безпосередньо з даних сканера та відео.

Lixel GO — мобільний додаток для XGRIDS L2 Pro

З мобільними пристроями XGRIDS L2 Pro (включаючи модель 32/300) працює додаток Lixel GO — саме він забезпечує зв'язок з пристроєм, оперативний огляд даних та зручне керування зі смартфона або планшета:

• Попередньо встановлено як безкоштовний додаток і постачається разом зі сканером
• Працює на мобільних пристроях (телефонах та планшетах), дозволяючи:
• Активувати та встановлювати сканування.
• Переглядати кольорову хмару точок у реальному часі безпосередньо з екрана телефону.
• Контролювати шлях руху, швидко виявляти пропуски областей та стоп-запис для збереження.
• Керувати зйомкою: запуск, зупинка запису, вибір «LCC mode» при використанні LCC Studio workflow
• Дозволяє підключатися до сканера через Wi-Fi або Bluetooth — зручно працювати без ПК, прямо на виїзді.
• Підтримує попередній перегляд якості хмари та панорамного відео до обробки на робочій станції.

Як Lixel GO працює у зв'язці з настільним софтом

1. На мобільному пристрої запускається додаток Lixel GO та виконуються налаштування сканування (LCC/реалтайм-режим).
2. Після запису точкової хмари та супутнього панорамного відео (якщо використовується LCC-режим), дані зберігаються.
3. Дані потім переносяться на комп'ютер для обробки в Lixel Studio або LCC Studio/Pro

Додаток Lixel GO — це обов'язкова мобільна ланка в цифровому робочому процесі сканування: він забезпечує комфортний контроль та початкову перевірку якості даних одразу на місці.

Якщо додатково планується синхронізація з LCC-режимом або RTK-інтеграція — саме через Lixel GO можна активувати ці режими безпосередньо в польових умовах.

3Д-сканер для земляних робіт XGRIDS L2 Pro 32/300 – ідеальне рішення для польових умов

Пристрій поєднує в собі точність, мобільність та розширений функціонал. Це відмінний інструмент для фахівців, яким важливі надійність, швидкість та універсальність при роботі з 3D-моделями.

XGRIDS L2 Pro 32/300 — це не просто 3D-сканер, а повноцінний інструмент моніторингу, аналізу та контролю в проєктах, де важлива геометрія та точність в умовах реального рельєфу. Телефонуйте, пишіть: ми любимо складні питання!

Відеоогляд 3Д-сканера XGRIDS L2 Pro (робота)
