Промышленный 3D-принтер Formlabs Fuse X1

Великоформатная SLS-печать для серийных партий и прототипов

Formlabs Fuse X1 — это промышленный SLS 3D-принтер, разработанный для серийного производства деталей и полноразмерных прототипов. Оборудование имеет полезный объем построения 330 × 330 × 565 мм, оснащено иттербиевым волоконным лазером мощностью 120 Вт и обеспечивает толщину слоя 110 мкм. Система формирует партии изделий без использования отдельных поддерживающих структур: неспеченный порошок естественным образом удерживает нависания, внутренние полости и каналы. Модель оптимизирована для изготовления корпусов, технологической оснастки и плотно скомпонованных серий.

Главные преимущества Formlabs Fuse X1

• Вмещает большие детали и плотные партии. Рабочий объем 330 × 330 × 565 мм (61.5 л) позволяет печатать крупногабаритные изделия и размещать значительное количество деталей в одной постройке. Высокая плотность упаковки более 30 % по объему и более 48 % по массе помогает эффективнее использовать все пространство камеры и увеличивать выпуск продукции за один цикл.

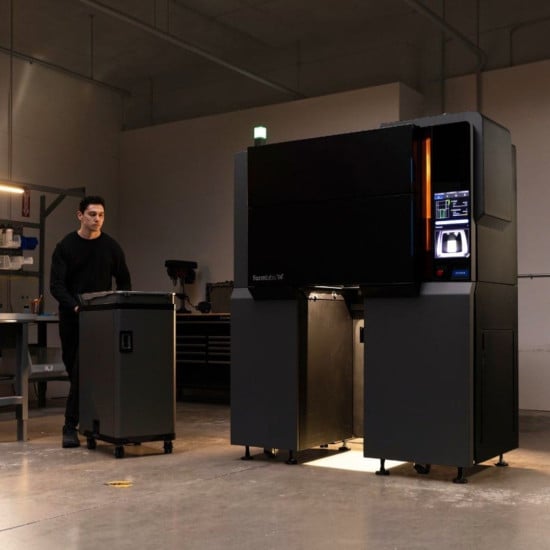

• Быстро переходит к следующему заданию. Съемный модуль Fuse X1 Build Unit можно выкатить и заменить новым менее чем за 5 минут. Благодаря теплоизолированной конструкции готовая постройка охлаждается вне 3D-принтера, пока внутри уже идет новый цикл печати, что уменьшает простои оборудования.
• Обеспечивает быстрое спекание материала. Иттербиевый волоконный лазер мощностью 120 Вт с длиной волны 1064 нм и размером пятна 330 мкм поддерживает высокую скорость работы и стабильное качество деталей даже при максимальной загрузке камеры.
• Держит стабильную температуру по всей камере. Термоизолированная камера, кварцево-трубчатые нагреватели и 13 независимых зон нагрева точно контролируют тепловой режим от первого до последнего слоя. Это минимизирует влияние расположения моделей на результат печати и способствует получению однородных механических свойств деталей.
• Печатает без поддерживающих конструкций. Технология SLS использует неспеченный порошок как естественную опору для модели. Это позволяет создавать сложные геометрические формы, внутренние каналы, полости и функциональные механизмы без дополнительных операций по удалению поддержек.
• Контролирует постройку во время работы. Интеллектуальная система Print Intelligence анализирует видеопоток и тепловые данные в режиме реального времени с помощью компьютерного зрения на основе искусственного интеллекта. Выявляет аномалии, локализует проблемные участки и помогает сохранить пригодные детали без повторного запуска всей постройки.
• Требует умеренной площади цеха. Корпус с размерами 157 × 83 × 193 см занимает площадь основания всего 1.3 м². При этом система легко проходит через стандартные дверные проемы и не требует сложной подготовки помещения для установки. Запуск в работу происходит максимально быстро — от распаковки до первой печати проходит менее 60 минут.
• Автоматизирует загрузку и восстановление порошка. Бункер емкостью 105 л совместим с вакуумным транспортером Fuse X1 Vacuum Conveyor, что уменьшает контакт оператора с материалом во время загрузки. Восстановленный порошок может автоматически транспортироваться в систему Mix Kit, смешиваться с новым порошком в заданной пропорции и повторно использоваться в следующих циклах печати, что помогает снизить затраты на материалы и повысить экономичность производства.

Как работает селективное лазерное спекание

В SLS-процессе тонкий слой полимерного порошка предварительно нагревается почти до температуры плавления. После этого лазер выборочно спекает частицы материала в соответствии с сечением модели, платформа опускается, а механизм нанесения распределяет следующий слой. Неспеченный порошок служит естественной опорой для нависаний, полостей и каналов в детали, поэтому необходимость в построении отдельных поддержек полностью отпадает.

Иттербиевый волоконный лазер работает на длине волны 1064 нм с максимальной мощностью 120 Вт. Фокусное пятно размером 330 мкм (по критерию FWHM) и высокоточные гальванометры Formlabs четвертого поколения обеспечивают идеальное позиционирование луча на плоскости. Толщина слоя 110 мкм определяет шаг перемещения по оси Z.

Точное управление температурой и контроль 3D-печати с Print Intelligence

Рабочая камера поддерживает температуру до 210 °C и использует термокамеру с кварцево-трубчатыми нагревательными элементами и 13 независимыми зонами нагрева. Такая система обеспечивает равномерное распределение температуры по всему объему построения и помогает получать стабильные результаты независимо от расположения деталей в камере.

Print Intelligence выполняет мониторинг процесса 3D-печати в режиме реального времени с помощью компьютерного зрения и анализа тепловых данных. Система выявляет отклонения во время построения, локализует проблемные участки и помогает сохранить остальные детали в партии без необходимости перезапуска всего задания. Оператор может контролировать процесс через сенсорный дисплей принтера или удаленно с помощью панели управления, получая уведомления о состоянии оборудования и процессе 3D-печати.

Модуль построения и работа между циклами

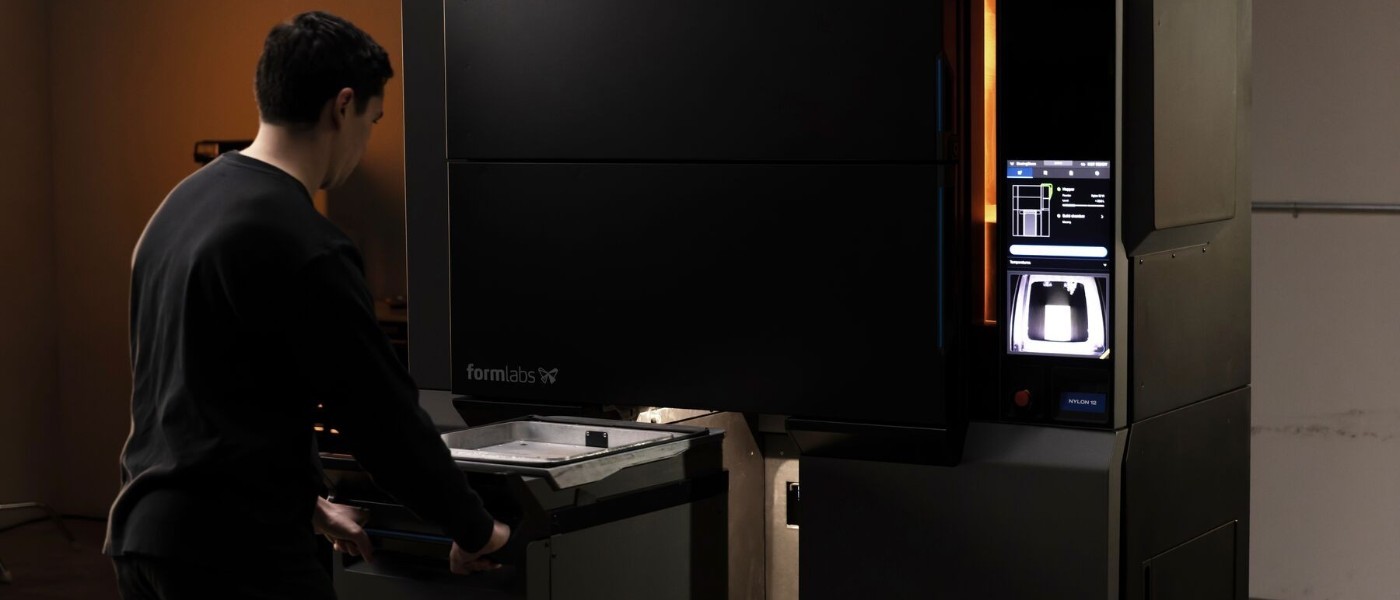

После завершения 3D-печати модуль построения перемещается к станции Fuse Sift X1 для извлечения деталей и восстановления порошка. Благодаря автоматическому подключению питания и передачи данных замена модуля выполняется быстро, что позволяет запустить следующее задание менее чем за 5 минут.

Теплоизолированная конструкция обеспечивает постепенное охлаждение деталей вне принтера без влияния на следующий цикл 3D-печати. Такой подход помогает сократить простои оборудования и повысить производительность производственного процесса. Для непрерывной работы система может использовать несколько модулей построения, когда один модуль находится на этапе охлаждения или очистки, а другой уже задействован в новом задании.

Подготовка моделей и управление процессом 3D-печати

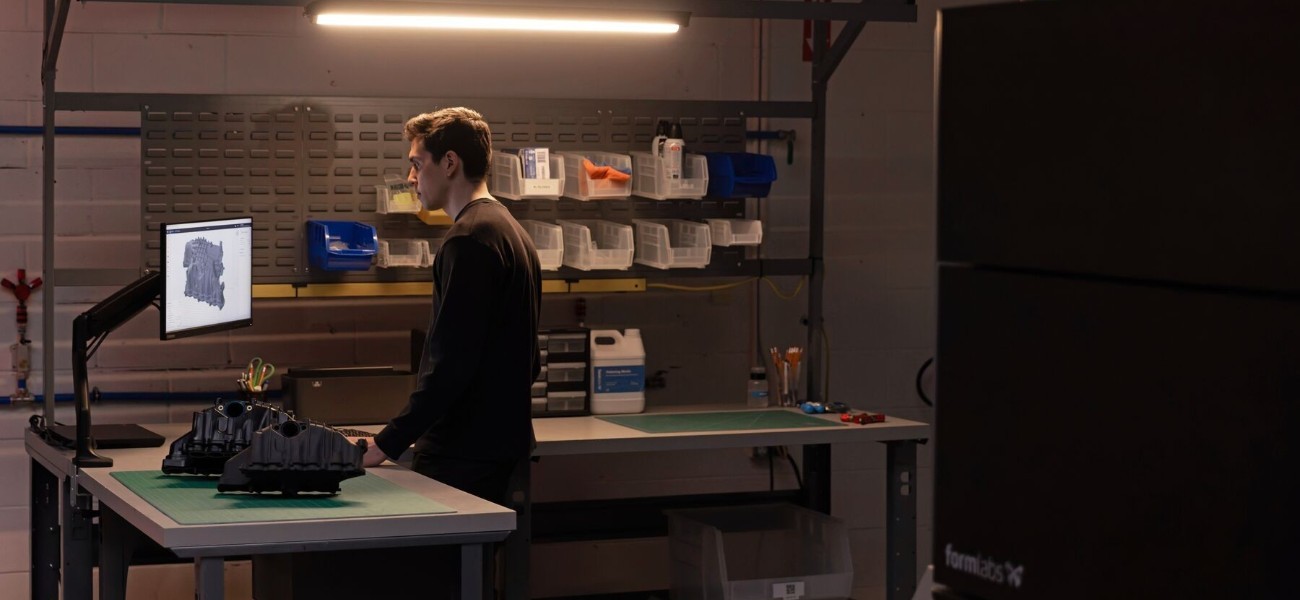

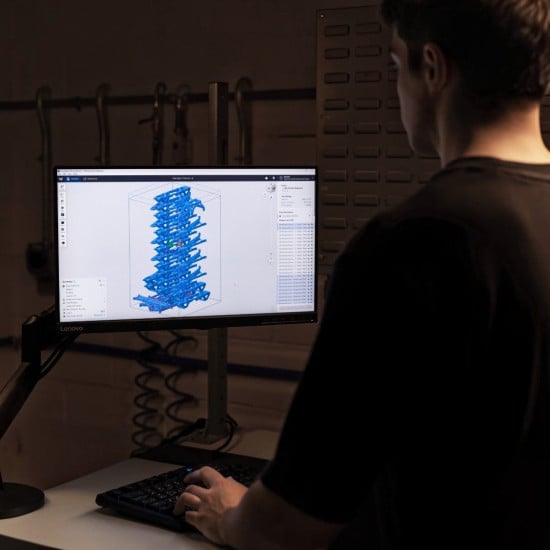

PreForm — фирменное программное обеспечение Formlabs для подготовки моделей к 3D-печати. Программа автоматически оптимизирует размещение и плотность партии в трехмерном объеме, позволяет фиксировать ориентацию конкретных деталей и поддерживает форматы .STL, .OBJ, .3MF, STEP, SolidWorks и CATIA. Готовый проект сохраняется в исходном формате .FORM.

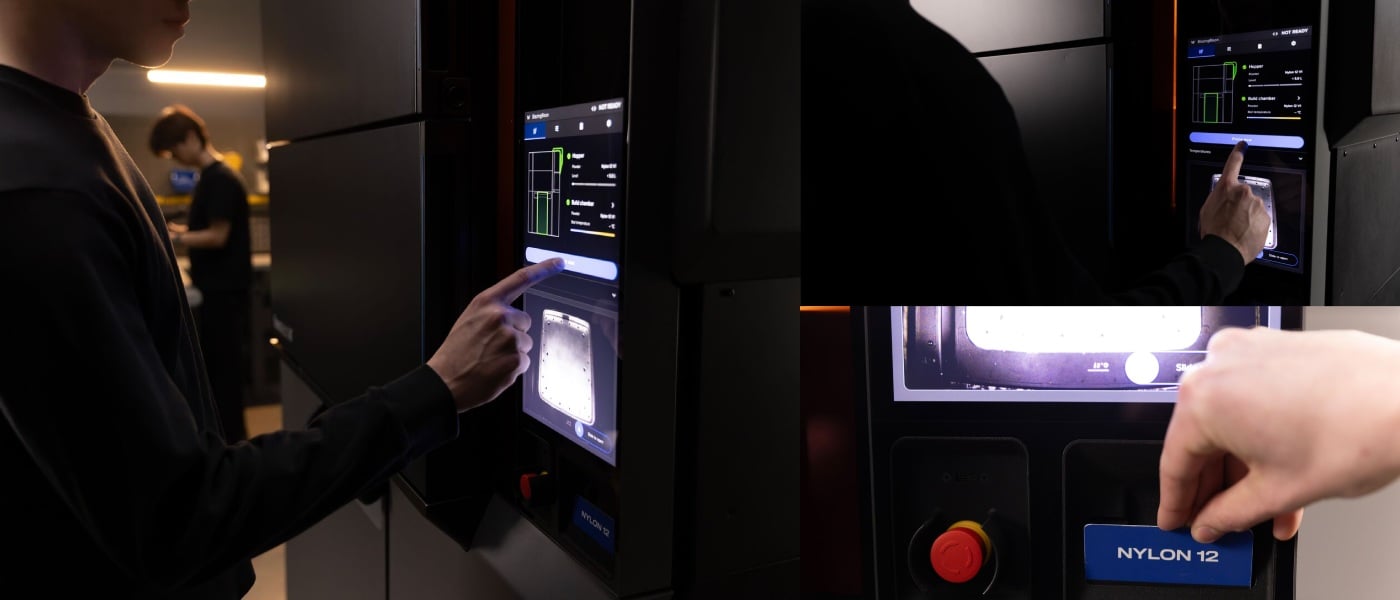

Передача файлов на принтер осуществляется через Wi-Fi (2,4/5 ГГц), Gigabit Ethernet (1000 Мбит/с) или порт USB-C. Большой сенсорный экран диагональю 15.55 дюйма и разрешением 1080 × 1920 отображает очередь заданий, видео с камеры и сервисные сообщения. Облачная Панель управления (Dashboard) позволяет дистанционно проверять статус работы и настроить уведомления на электронную почту или через SMS.

Безопасная работа с порошком и система фильтрации

Formlabs Fuse X1 оснащен системой воздухообработки с возможностью подключения внешнего инертного газа. Для очистки воздуха используется двухступенчатая система фильтрации с заменяемыми HEPA и угольными фильтрами, а отфильтрованный воздух отводится через систему выхлопа. Для работы с порошковыми материалами принтер может интегрироваться с оборудованием экосистемы Fuse X1, которое автоматизирует транспортировку, смешивание и восстановление порошка, уменьшая количество ручных операций во время производственного процесса.

По стандарту IEC 60825-1:2014 Formlabs Fuse X1 относится к лазерным изделиям класса 1. Лазерная система использует иттербиевый волоконный лазер с длиной волны 1064 нм и мощностью до 120 Вт, при этом доступное излучение во время штатной работы находится в пределах требований класса 1. Оборудование также соответствует стандартам безопасности UL 2011, CSA C22.2 No. 301, EN 60204-1, IEC 60825-1 и IEC 62368-1.

Где применяют Formlabs Fuse X1

Formlabs Fuse X1 предназначен для изготовления функциональных деталей, прототипов и серийных партий методом SLS-печати. Благодаря рабочей области 330 × 330 × 565 мм, отсутствию поддержек и возможности плотного размещения моделей в камере система подходит для производственных и инженерных задач различной сложности, а именно:

• изготовление функциональных прототипов и исследовательских образцов;

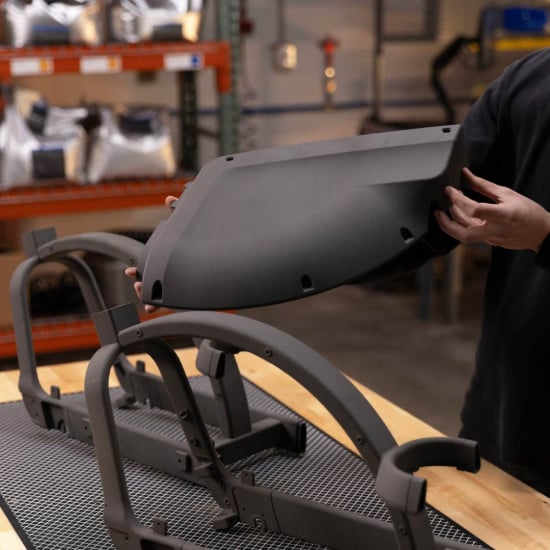

• печать крупногабаритных корпусов, панелей, кронштейнов и конструктивных элементов;
• серийное и малосерийное производство готовых деталей;
• технологическая оснастка, шаблоны, кондукторы и сборочные устройства;
• детали со сложной геометрией, внутренними каналами и полостями;
• запасные части и компоненты для производства;

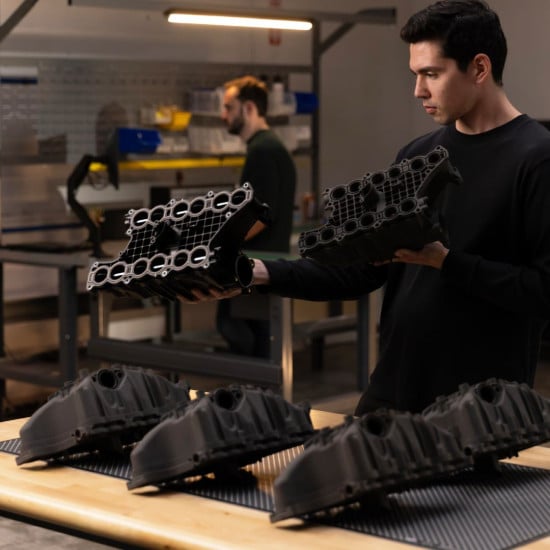

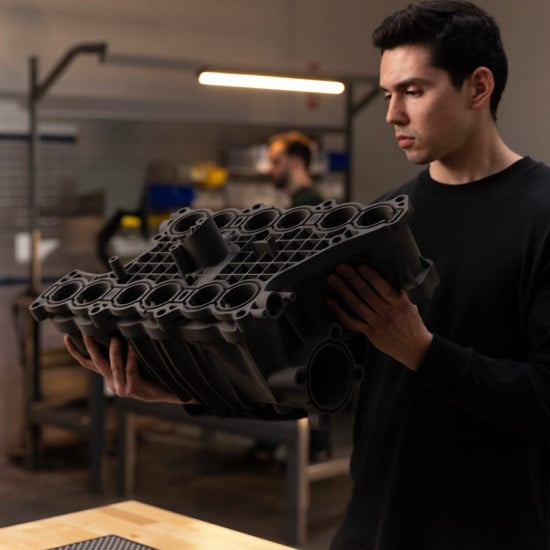

• изделия для автомобильной, аэрокосмической, электронной и промышленной отраслей.

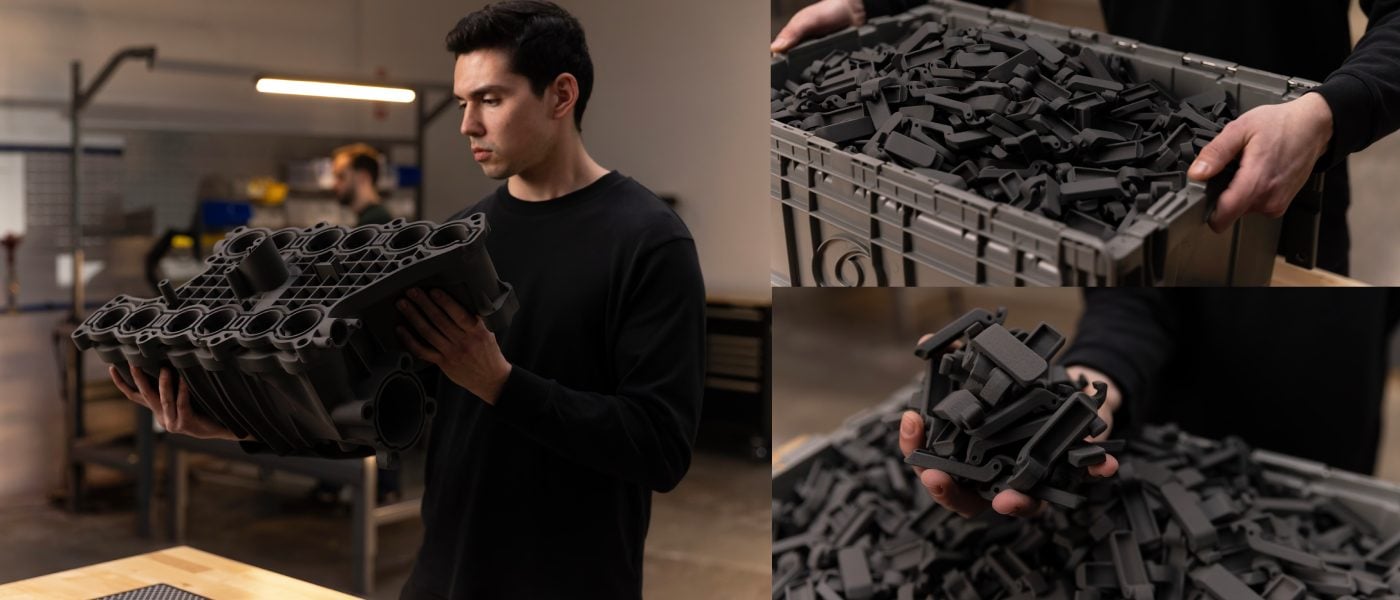

Технология SLS позволяет печатать сложные конструкции без поддерживающих элементов, что упрощает производство деталей с внутренними каналами, решетчатыми структурами и другой сложной геометрией. Благодаря высокой плотности упаковки в рабочей камере Fuse X1 эффективно используется для серийного выпуска большого количества изделий за один цикл.

Материалы и совместимое оборудование

Formlabs Fuse X1 поддерживает работу с фирменным материалом Nylon 12 Powder, который используется для изготовления функциональных прототипов, технологической оснастки и конечных деталей. Также система совместима с порошковыми материалами для лазеров с длиной волны 1064 нм, что позволяет использовать сторонние порошки в соответствии с требованиями производственного процесса.

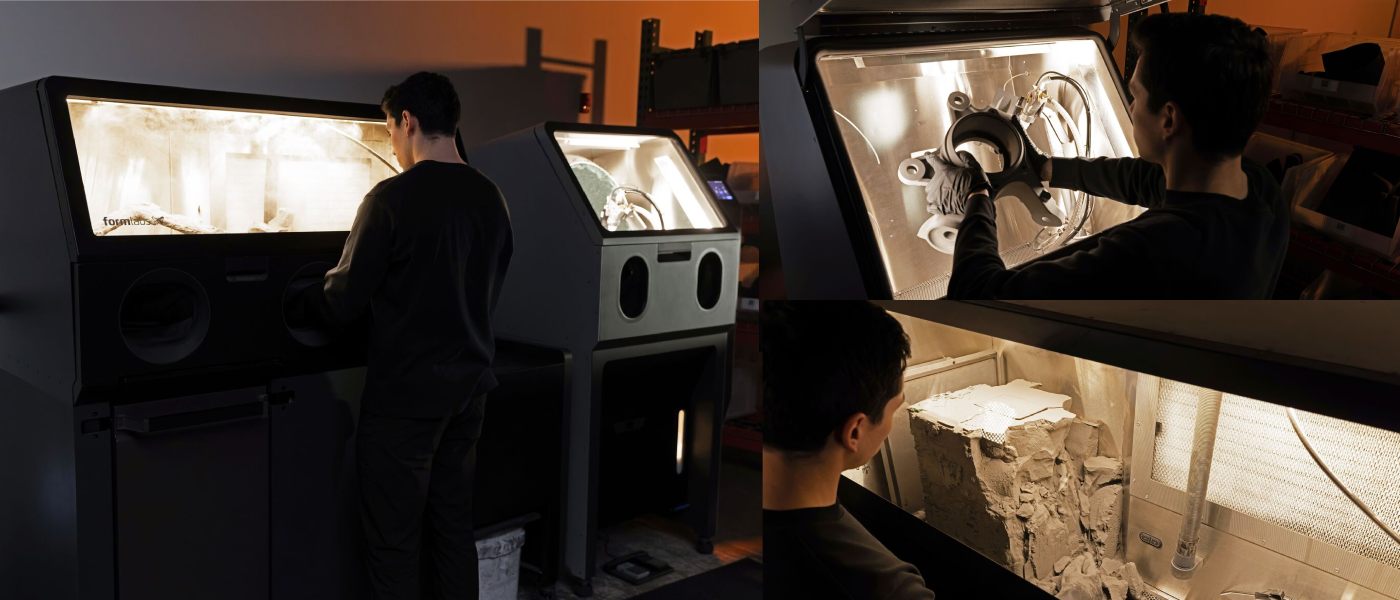

• Fuse Sift X1. Станция для извлечения готовых деталей и восстановления неспеченного порошка. Оснащена герметичной рабочей камерой и интегрированными инструментами для очистки деталей.
• Fuse X1 Mix Kit. Система автоматического смешивания нового и восстановленного порошка в заданном соотношении перед повторным использованием.
• Fuse X1 Vacuum Conveyor. Вакуумная система транспортировки порошка между принтером, станцией Fuse Sift X1 и Mix Kit, что уменьшает количество ручных операций.
• Fuse Blast. Оборудование для очистки и финишной обработки SLS-деталей после печати.
• Fuse Blast High Capacity Kit. Комплект с корзиной Large Tumbler диаметром 400 мм для обработки больших партий деталей за один цикл.
• Fuse X1 Build Unit. Сменная теплоизолированная камера построения, которая позволяет запускать следующее задание без ожидания полного охлаждения предыдущей постройки.

Использование оборудования экосистемы Fuse X1 помогает автоматизировать производственный цикл, организовать повторное использование восстановленного порошка и повысить производительность серийного SLS-производства.

Технические характеристики Formlabs Fuse X1

Советы по эксплуатации Formlabs Fuse X1

• Соблюдайте условия в помещении. Обеспечьте стабильную температуру в диапазоне 18–28 °C и относительную влажность воздуха не выше 30%. Полимерный порошок следует хранить строго в соответствии с официальными инструкциями Formlabs для конкретного типа материала.
• Работайте с порошком по правилам безопасности. Во время любых манипуляций с материалом используйте средства индивидуальной защиты (СИЗ), указанные в паспорте безопасности (MSDS). Для уборки рабочей зоны применяйте только специализированный заземленный антистатический пылесос; полностью исключите наличие источников искр или открытого огня рядом с устройством.
• Дождитесь полного охлаждения постройки. Ни в коем случае не извлекайте детали из модуля раньше срока, определенного алгоритмом производителя. Попытка работы с горячим порошком существенно повышает риск получения травм и ожогов, а преждевременная распаковка может привести к необратимой термической деформации (короблению) изделий.
• Проверяйте результат перед серийным выпуском. Перед запуском большой партии обязательно выполните пробную 3D-печать тестовых моделей. Оцените точность геометрических размеров, качество финишной поверхности и реальные механические свойства деталей. Все параметры циклов и выявленные отклонения оператор должен тщательно фиксировать в журнале работы оборудования.
