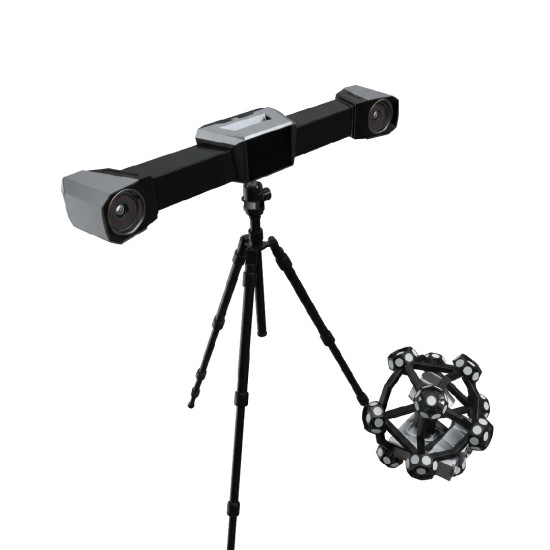

Dynamiczne skanowanie 3D z objętością roboczą do 156 m³
SHINING 3D FreeScan Trak ProW+ to bezprzewodowy metrologiczny system skanowania 3D z dynamicznym śledzeniem, zaprojektowany do pomiaru dużych części i obiektów. Podczas pracy tracker określa pozycję ręcznego skanera w czasie rzeczywistym, więc w trybie dynamicznego śledzenia nie ma potrzeby stosowania markerów referencyjnych bezpośrednio na powierzchni części. System obejmuje do 156 m³ z jednej pozycji trackera i wspiera bezprzewodową transmisję i przetwarzanie danych w czasie rzeczywistym.
Kluczowe zalety techniczne FreeScan Trak ProW+
- Pomiar dużych obiektów z mniejszą liczbą przemieszczeń. Zwiększony obszar śledzenia pozwala na pokrycie znacznej części dużej części z jednej pozycji trackera. Maksymalna odległość śledzenia wynosi 8,6 m, a objętość robocza z jednej pozycji osiąga 156 m³.
- Dokładna kontrola geometrii. System pozwala na wykonywanie metrologicznych pomiarów części, gdzie ważne jest kontrolowanie odchyłek geometrycznych. Dokładność FreeScan Trak ProW+ wynosi 0,023 mm.
- Wysoka prędkość digitalizacji powierzchni. Skaner pozwala na szybkie uzyskanie danych 3D podczas pracy z dużymi częściami i powierzchniami. W trybie wysokiej prędkości używane są 93 krzyżowe linie laserowe, a prędkość skanowania osiąga 7 600 000 punktów/s.
- Krótszy czas przygotowania obiektu. W trybie dynamicznego śledzenia nie ma potrzeby stosowania markerów referencyjnych bezpośrednio na mierzonej części. Tracker rozpoznaje ręczny skaner w czasie rzeczywistym i określa jego pozycję podczas ruchu.
- Większa swoboda ruchu operatora podczas skanowania. Tryb bezprzewodowy upraszcza pracę wokół dużych części i konstrukcji. Zintegrowane moduły obliczeniowe i bezprzewodowe zapewniają przetwarzanie danych w czasie rzeczywistym i stabilną bezprzewodową transmisję.
- Wybór trybu w zależności od geometrii części. System pozwala na zmianę metody skanowania w zależności od charakteru mierzonej powierzchni. FreeScan Trak ProW+ używa 93 krzyżowych linii laserowych w trybie wysokiej prędkości, 25 równoległych linii w trybie szczegółowym i 1 linii laserowej do głębokich wnęk.
- Kontrola dokładności objętościowej na dużych obiektach. Technologia VPG jest zaprojektowana do pracy z pomiarami obejmującymi znaczną przestrzeń. Wideofotogrametria działa razem z prętem kalibracyjnym i pozwala na sprawdzanie markerów za pomocą danych wideo bez kodowanych markerów. Dokładność objętościowa z VPG wynosi 0,044 mm + 0,012 mm/m.

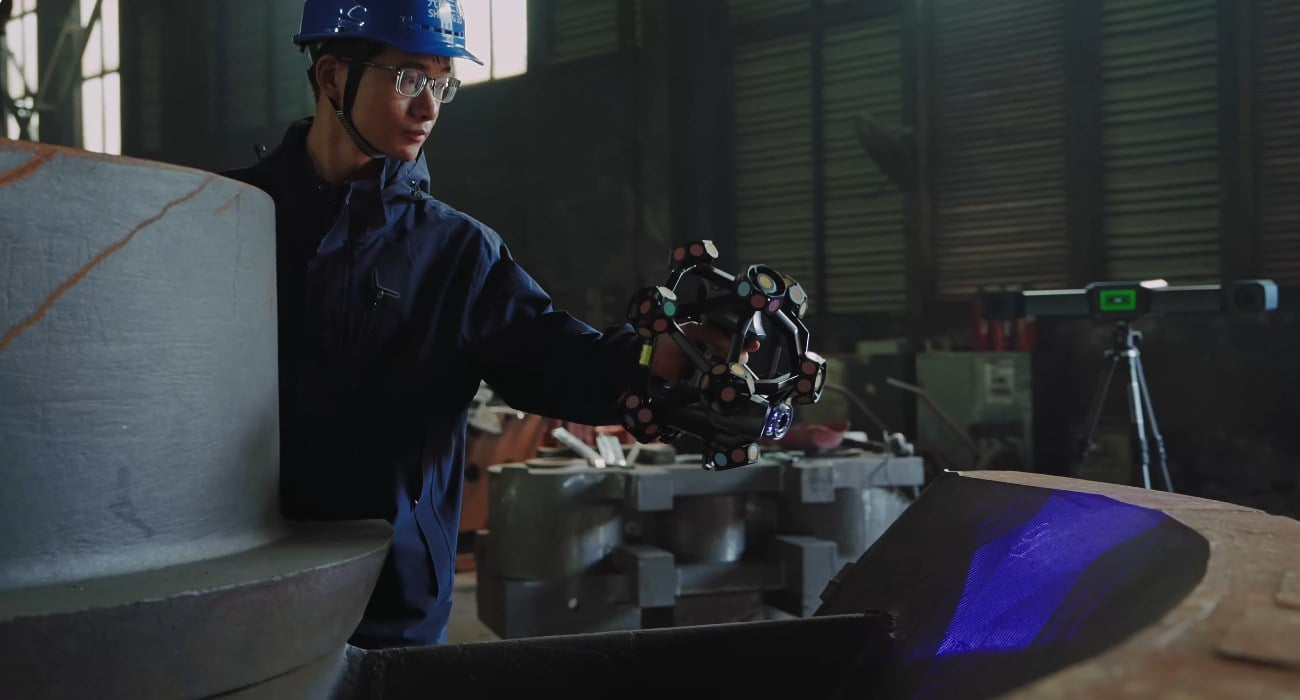

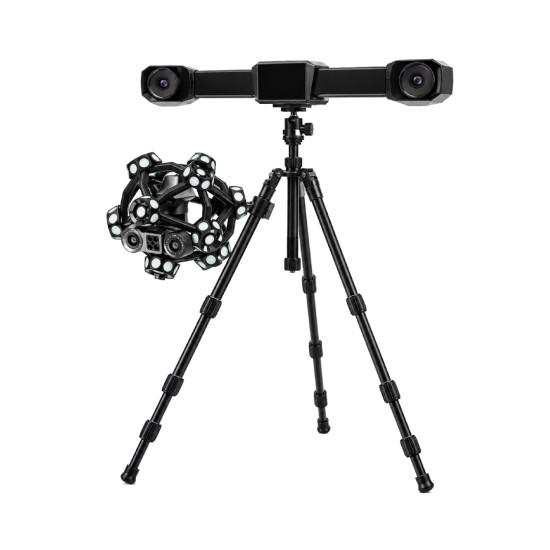

Śledzenie dużych obiektów do 156 m³
FreeScan Trak ProW+ nadaje się do pomiaru dużych obiektów. Tracker działa na odległość do 8,6 m i obejmuje obszar do 156 m³ z jednej pozycji. Oznacza to, że system trzeba rzadziej przemieszczać podczas skanowania dużych części. Jeśli cały obiekt nie może być zeskanowany z jednej pozycji, tracker można przemieścić. Aby utrzymać jeden system współrzędnych przed i po przemieszczeniu, mierzone są wspólne obszary obiektu. Duży obszar śledzenia pozwala na zmniejszenie liczby takich przemieszczeń.

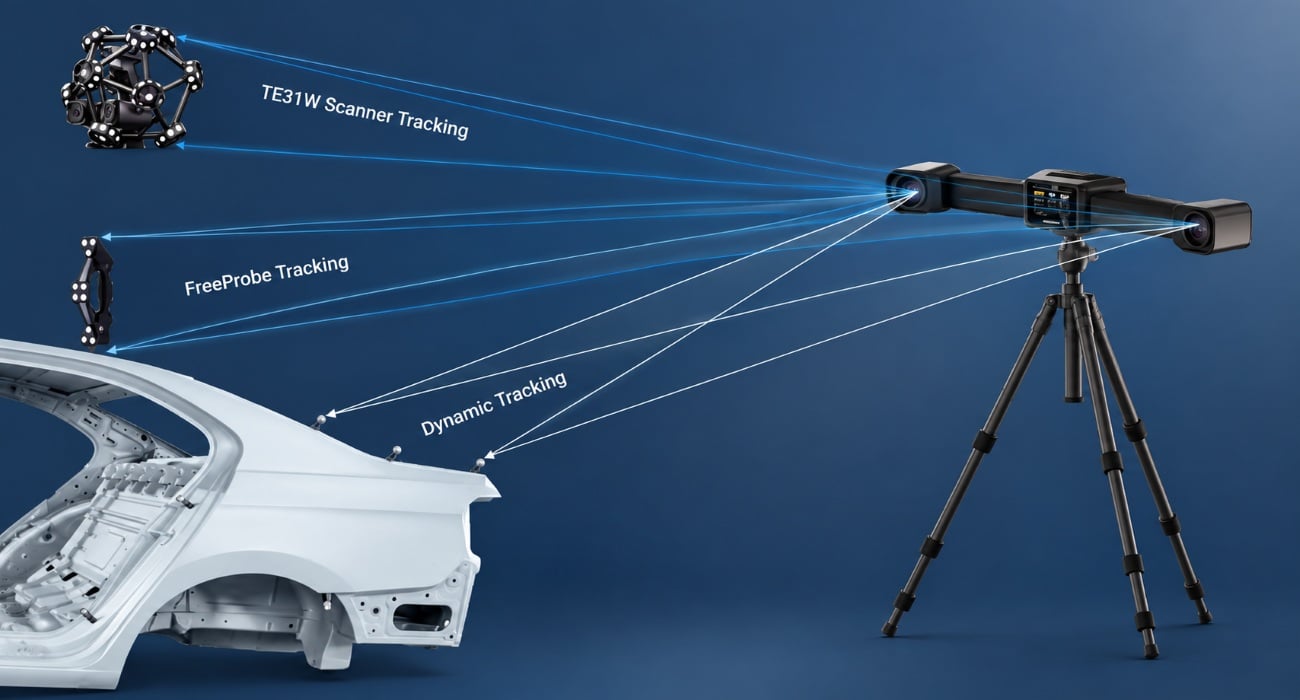

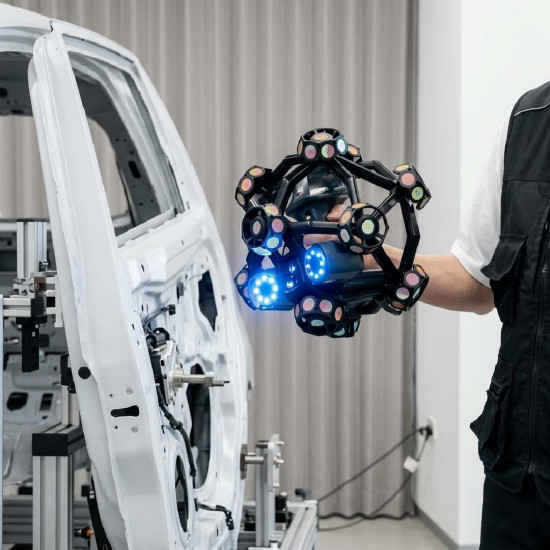

Skanowanie bez markerów na części
W trybie dynamicznego śledzenia tracker określa pozycję skanera i monitoruje jego ruch w czasie rzeczywistym. Dlatego nie ma potrzeby stosowania markerów na powierzchni części przed skanowaniem. Ten tryb skraca czas przygotowania, zwłaszcza podczas pracy z dużymi częściami. Praca bez markerów dotyczy dynamicznego śledzenia. W innych trybach mogą być używane markery.

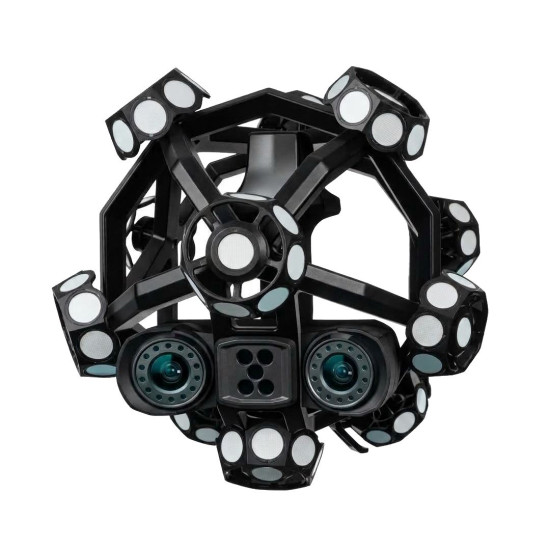

Trzy tryby skanowania laserowego 3D
- Skanowanie w wysokiej prędkości. Tryb jest używany do szybkiego uzyskiwania geometrii dużych powierzchni. Skaner formuje 93 krzyżowe linie laserowe i zapewnia prędkość pozyskiwania danych do 7 600 000 punktów/s.
- Skanowanie szczegółowe. Tryb jest przeznaczony do obszarów, gdzie potrzebne są bardziej szczegółowe dane o kształcie powierzchni. Do tego używane są 25 równoległych linii laserowych.
- Skanowanie głębokich wnęk. Osobny tryb pomaga uzyskać geometrię wąskich i głębokich obszarów obiektu. Skanowanie odbywa się za pomocą 1 linii laserowej.
Bezprzewodowa praca FreeScan Trak ProW+
Wbudowane moduły pozwalają na skanowanie bez stałego połączenia kablowego. Dane są przetwarzane i przesyłane bezprzewodowo w czasie rzeczywistym, co pozwala operatorowi swobodnie poruszać się wokół dużych części.

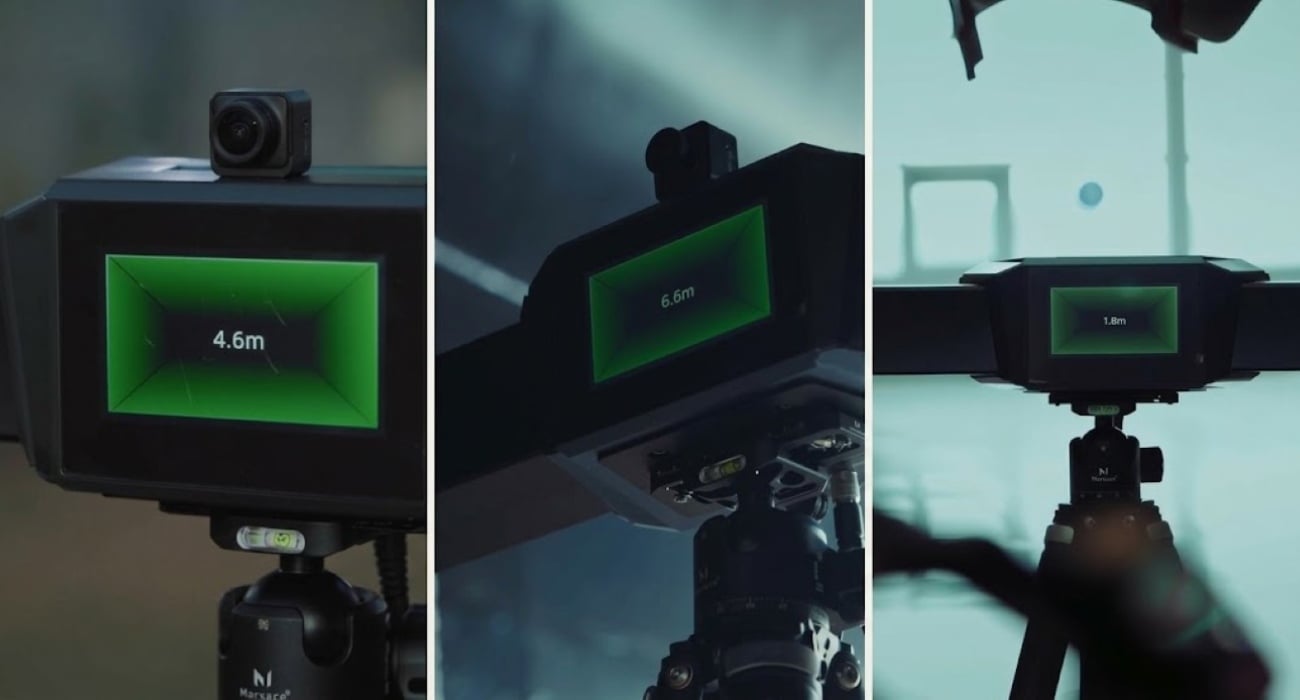

FreeScan Trak ProW+ posiada wbudowany wyświetlacz, na którym można przeglądać podstawowe informacje podczas pracy. Połączenie przewodowe za pomocą kabla światłowodowego jest dostępne w razie potrzeby.
Wideofotogrametria VPG
Technologia VPG w FreeScan Trak ProW+ pomaga utrzymać dokładność podczas skanowania dużych obiektów. VPG działa razem z prętem kalibracyjnym i określa pozycję markerów w czasie rzeczywistym za pomocą danych wideo. Kodowane markery nie są potrzebne do działania VPG. Dokładność objętościowa z VPG wynosi 0,044 mm + 0,012 mm/m. Ten wskaźnik pozwala ocenić dokładność pomiarów w zależności od wielkości obiektu.

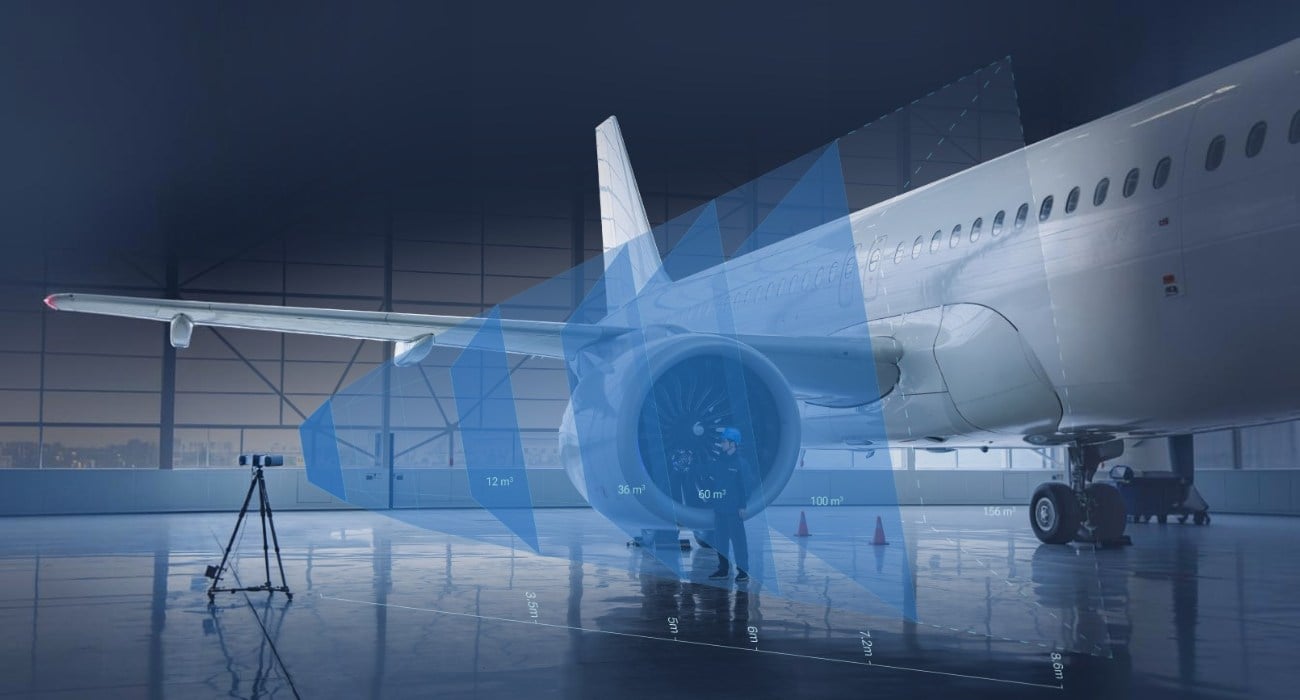

Dokładność pomiaru w zależności od objętości roboczej
| Objętość robocza | Odległość | Dokładność objętościowa |
| 12 m³ | 3,5 m | 0,046 mm |
| 36 m³ | 5 m | 0,063 mm |
| 60 m³ | 6 m | 0,088 mm |
| 100 m³ | 7,2 m | 0,125 mm |
| 156 m³ | 8,6 m | 0,156 mm |
Dokładność objętościowa zależy od wielkości obszaru roboczego i odległości śledzenia. Dla objętości 12 m³ przy odległości 3,5 m deklarowane jest 0,046 mm. Przy maksymalnej objętości roboczej 156 m³ i odległości 8,6 m wartość wynosi 0,156 mm.

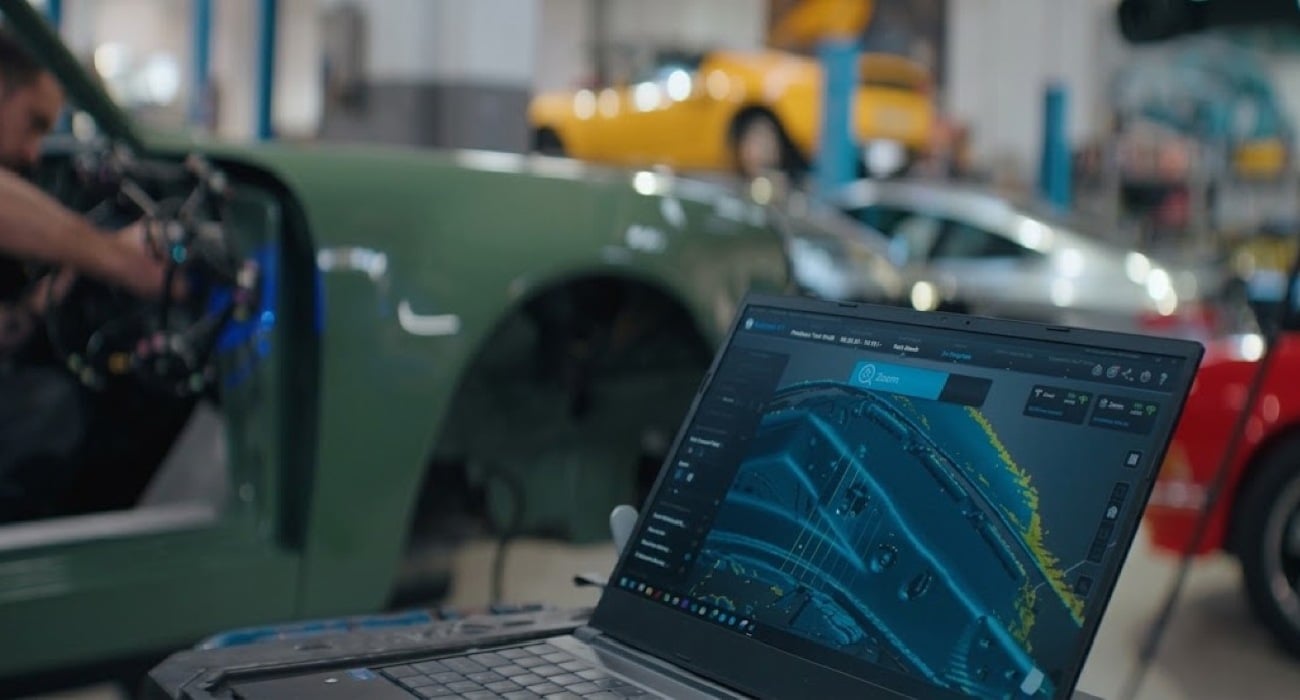

Kontrola geometrii w SHINING3D Inspect
SHINING3D Inspect jest przeznaczony do sprawdzania wymiarów i jakości części na podstawie uzyskanych danych 3D. Program pozwala na pracę z wynikami pomiarów i tworzenie raportów. SHINING3D Inspect posiada oddzielne narzędzia do różnych zadań weryfikacyjnych i umożliwia dostosowanie raportów do wymaganych parametrów.
Specyfikacje techniczne FreeScan Trak ProW+
Parametry skanowania 3D
| Parametr | Wartość |
| Dokładność | 0,023 mm |
| Dokładność objętościowa z VPG | 0,044 mm + 0,012 mm/m |
| Prędkość skanowania | Do 7 600 000 punktów/s |
| Rozdzielczość | Od 0,01 do 10 mm |
| Maksymalne pole widzenia (FOV) | 800 × 700 mm |
| VPG | Obsługiwane, kodowane markery nie są wymagane |
| Skanowanie w wysokiej prędkości | 93 linie laserowe |
| Skanowanie szczegółowe | 25 równoległych linii laserowych |
| Skanowanie głębokich wnęk | 1 linia laserowa |
| Odległość robocza | 300 mm |
| Głębia ostrości | 400 mm |
| Wymiary netto | 189 × 81 × 53 mm |
| Waga netto | 0,550 kg |
Łączność i warunki pracy
| Parametr | Wartość |
| Łączność | Wi-Fi 7 / USB 3.0 |
| Tryby połączenia | Tryb bezprzewodowy, tryb przewodowy za pomocą kabla światłowodowego |
| Formaty plików | STL, OBJ, PLY, ASC, 3MF, P3 |
| Temperatura pracy | Od -10 do 40 °C |
| Wilgotność pracy | Od 10 do 90% RH |
| Certyfikaty | CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Standardy testów akceptacyjnych | VDI/VDE 2634 Część 3, ISO 10360 |
Wymagania systemowe
| Parametr | Wartość |
| System operacyjny | Windows 10 Pro 64-bit / Windows 11 Pro 64-bit |
| Procesor | Intel Core i7 / i9 lub Intel Core Ultra 9 285HX / 275HX i wyżej |
| Karta graficzna | NVIDIA GeForce RTX 5080 Laptop GPU lub wyżej |
| Pamięć wideo | Od 12 GB do 16 GB lub więcej |
| Pamięć RAM | 64 GB |
| Interfejs PC | USB 3.0 |
Zamów skaner 3D SHINING 3D FreeScan Trak ProW+
SHINING 3D FreeScan Trak ProW+ jest przeznaczony do metrologicznego skanowania 3D, kontroli geometrii i pomiaru dużych części, gdzie ważny jest duży obszar śledzenia, bezprzewodowa praca i wysoka prędkość pozyskiwania danych. Zamów skaner 3D SHINING 3D FreeScan Trak ProW+ na naszej stronie internetowej i uzyskaj konsultację na temat konfiguracji systemu i warunków dostawy.
