3D skaner Revopoint POP 3 Plus Advanced Edition

Infraroodowe skanowanie 3D w Revopoint POP 3 Plus

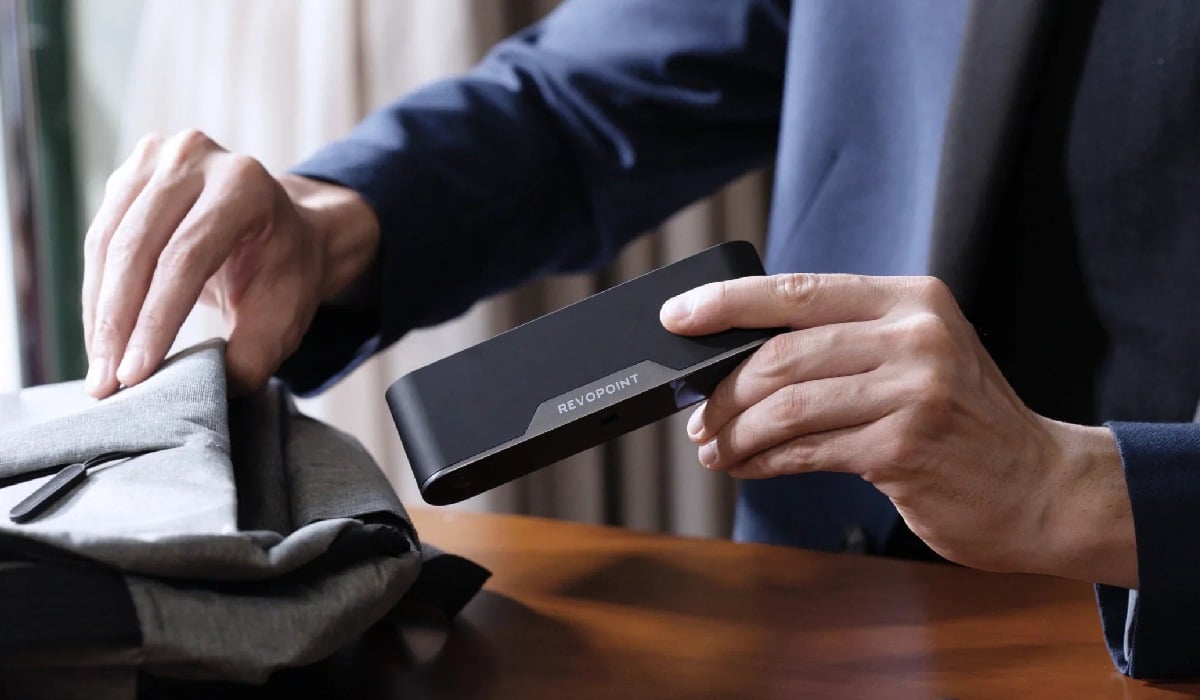

Revopoint POP 3 Plus Advanced Edition — kompaktowy skaner 3D ważący zaledwie 0,190 kg, z szerokimi możliwościami precyzyjnej digitalizacji obiektów. Dzięki bezpiecznej dla oczu technologii Dual-camera Infrared Structured Light Class 1 działa w trybach ręcznym i stacjonarnym, skanuje obiekty o rozmiarach od 20 × 20 × 20 mm do 2 × 2 × 2 m i nadaje się do druku 3D, inżynierii odwrotnej, przechwytywania złożonej geometrii i tworzenia kolorowych tekstur. Wersja Advanced Edition jest dodatkowo wyposażona w dwuosiowy stół obrotowy Dual-axis Turntable i zewnętrzny akumulator Power Bank, co czyni proces skanowania jeszcze wygodniejszym i bardziej autonomicznym.

Zalety Revopoint POP 3 Plus

• Dokładne odwzorowanie geometrii obiektu. Dokładność jednego kadru wynosi do 0,08 mm, co odpowiada odchyleniu do 80 mikronów w kontrolowanych warunkach.
• Stabilne wyniki podczas powtarzanych pomiarów. Precyzja jednego kadru osiąga 0,04 mm i charakteryzuje powtarzalność danych przy kolejnych skanowaniach tego samego obiektu.
• Wysoka szczegółowość powierzchni i drobnych elementów. Minimalny krok punktów wynosi do 0,05 mm i określa gęstość końcowej chmury punktów oraz siatki poligonowej.
• Przechwytywanie drobnej i złożonej geometrii. Optyczny zoom projektora do 2× skupia strukturalne światło na mniejszym obszarze obiektu w celu zwiększenia szczegółowości.

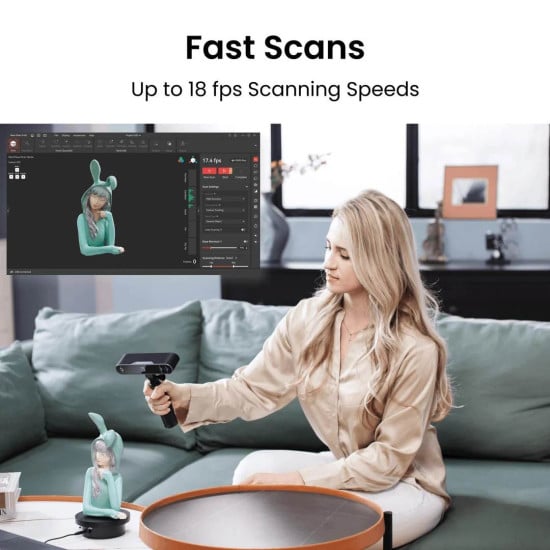

• Szybka i płynna digitalizacja obiektów. Prędkość rejestrowania osiąga 18 klatek/s, co przyspiesza zbieranie danych w trybach stacjonarnym i ręcznym.
• Stabilne pozycjonowanie podczas skanowania złożonych obiektów. Tryb Global Marker Tracking wykorzystuje odblaskowe markery oraz specjalny algorytm śledzenia w celu zmniejszenia nagromadzenia błędów pozycjonowania.
• Niezawodne śledzenie ruchów skanera. Wbudowany 9-osiowy IMU określa przestrzenne położenie urządzenia i pomaga zmniejszyć ryzyko przesunięcia kadrów podczas gwałtownych ruchów operatora.
• Zautomatyzowane rejestrowanie obiektów pod różnymi kątami. Wyposażenie Advanced Edition zawiera dwuosiowy stół obrotowy Dual-axis Turntable, który zapewnia obrót i nachylenie obiektu podczas skanowania.

Dokładność i gęstość skanowania 3D

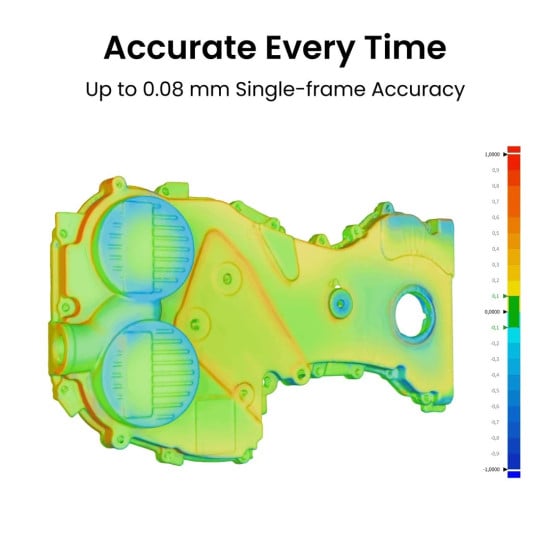

Revopoint POP 3 Plus zapewnia dokładność jednego kadru do 0,08 mm i precyzję do 0,04 mm, co pozwala na stabilne odwzorowanie geometrii obiektu. Parametr Fused Point Distance do 0,05 mm określa gęstość chmury punktów i poziom szczegółowości gotowego modelu 3D. Faktyczny wynik zależy od warunków oświetleniowych, kalibracji, rozmiaru obiektu i techniki skanowania.

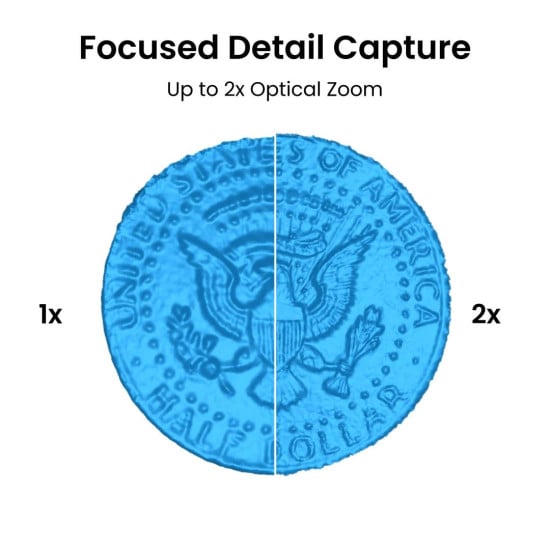

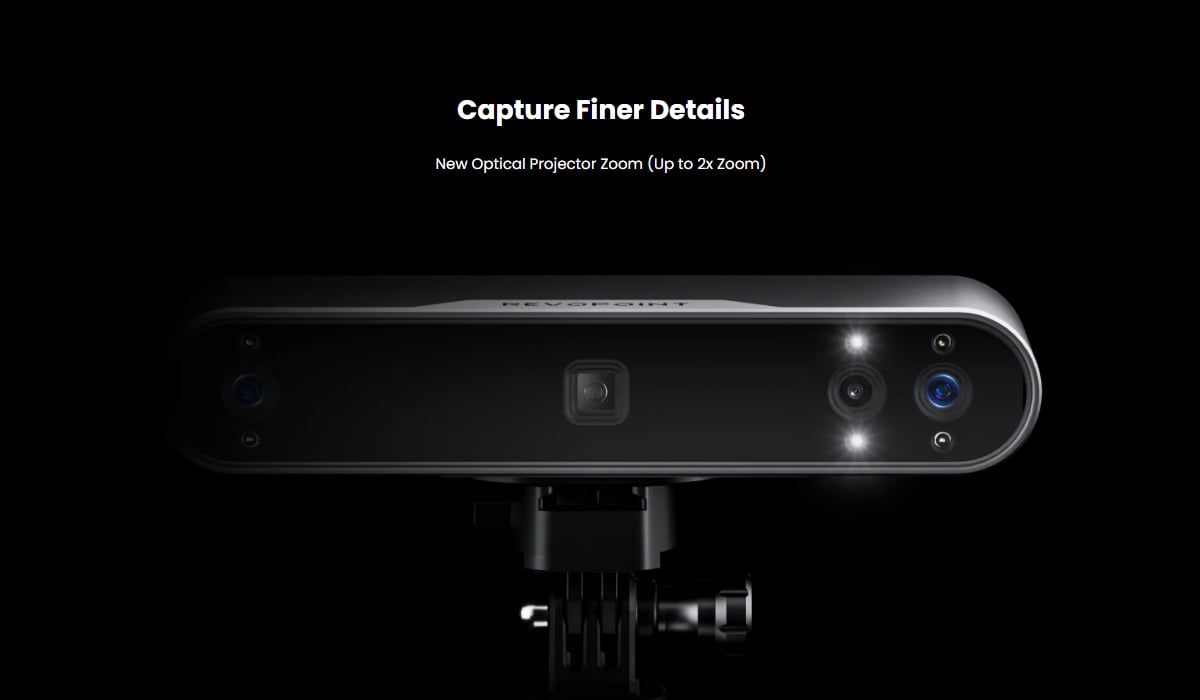

Optyczne powiększenie do 2x dla drobnych detali

Funkcja Optical Projector Zoom zapewnia optyczne powiększenie do 2×, umożliwiając dokładniejsze skanowanie niewielkich obszarów powierzchni i rejestrowanie drobnych elementów geometrii. Powiększenie realizowane jest na poziomie projektora światła strukturalnego poprzez zmianę strefy projekcji i ogniskowania, bez obniżania rozdzielczości optycznych czujników. W przeciwieństwie do zoomu cyfrowego, ta funkcja nie powiększa obrazu programowo i nie wpływa na skalę tekstury RGB.

Trzy sposoby śledzenia dla różnych geometrii

• Feature Tracking. Tryb śledzenia według cech geometrycznych obiektu. Stosowany do skanowania przedmiotów z bogatą rzeźbą, występami, zakrzywieniami i otworami, gdzie system optyczny orientuje się na naturalne kontury powierzchni bez dodatkowych oznaczeń.

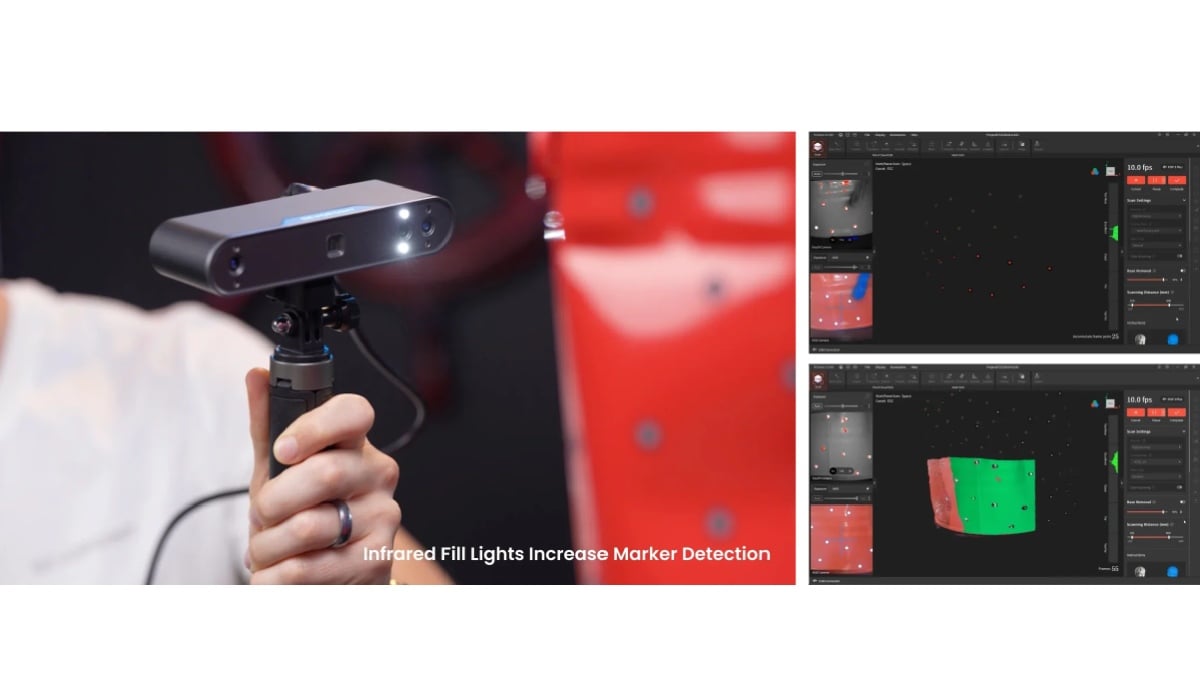

• Marker Tracking. Sposób śledzenia według odblaskowych oznaczeń. Stosowany podczas digitalizacji płaskich, symetrycznych lub gładkich powierzchni, pozbawionych wyraźnych elementów geometrycznych. Skaner orientuje się na kontrastowe punkty umieszczone na obiekcie lub wokół niego.
• Global Marker Tracking. Tryb śledzenia według markerów z zastosowaniem algorytmów globalnej siatki współrzędnych. Przeznaczony do digitalizacji obiektów średniej wielkości, gdzie ważne jest minimalizowanie zniekształceń przestrzennych i nagromadzenia błędów przy kolejnych zszywkach dużej liczby oddzielnych kadrów.

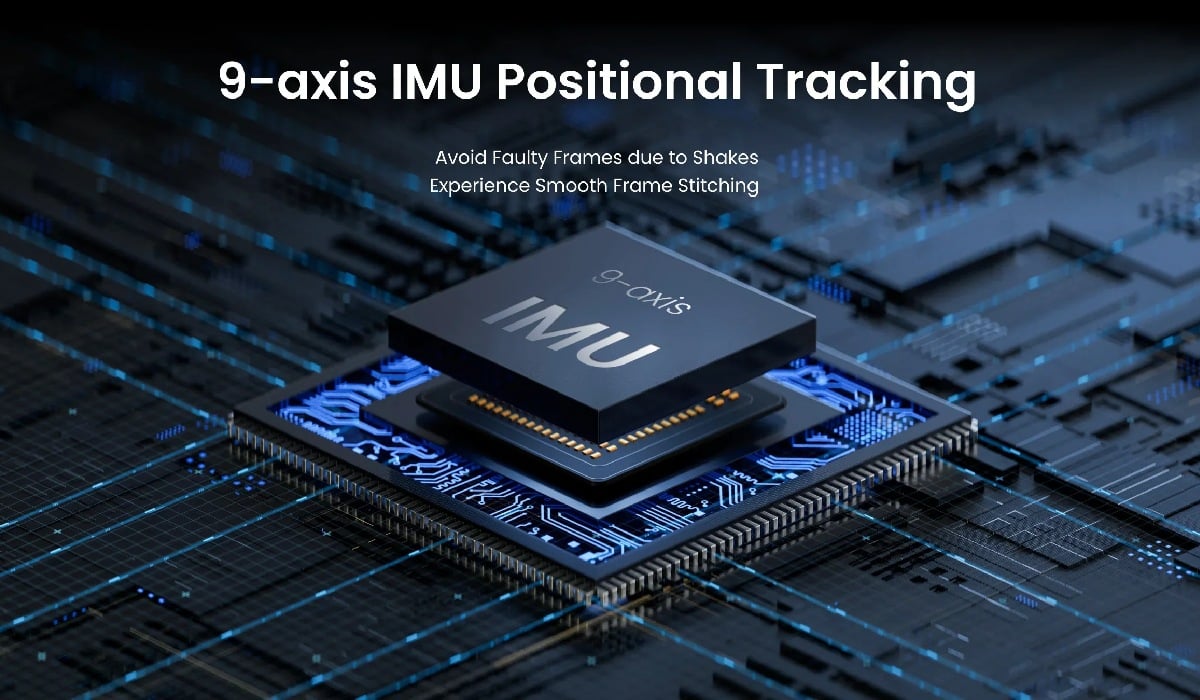

9-osiowy IMU dla stabilnego ręcznego skanowania

Wbudowany 9-osiowy IMU z żyroskopem, akcelerometrem i magnetometrem śledzi położenie Revopoint POP 3 Plus w przestrzeni i pomaga algorytmom Revo Scan dokładniej uzgadniać kolejne kadry. To zwiększa stabilność skanowania z ręki i zmniejsza ryzyko utraty śledzenia podczas ruchu. IMU pełni funkcję czujnika pozycjonowania i nie wpływa bezpośrednio na optyczne pomiary geometrii.

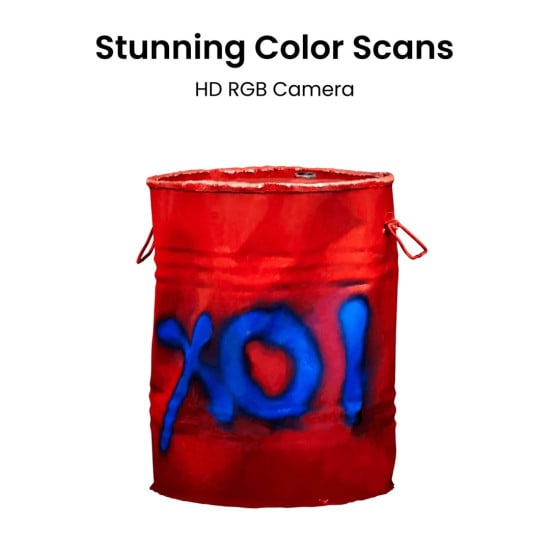

Kolorowe modele 3D

HD RGB-kamera i dwa białe diody LED zapewniają równomierne podświetlenie i dokładniejsze przechwytywanie koloru powierzchni. Uzyskana tekstura nakładana jest na model 3D, co czyni Revopoint POP 3 Plus odpowiednim do cyfrowego archiwizowania, tworzenia awatarów i obiektów CGI, a także digitalizacji dzieł sztuki i eksponatów muzealnych.

Wymiary obiektów i odległość robocza

Skaner działa w zakresie odległości roboczej od 150 do 400 mm. Zmiana odległości bezpośrednio wpływa na powierzchnię strefy przechwytywania jednego kadru:

• Na odległości 150 mm: strefa przechwytywania wynosi 61 × 68 mm dla drobnych detali;
• Na odległości 400 mm: strefa przechwytywania zwiększa się do 244 × 180 mm dla większych przedmiotów.

Zalecany rozmiar obiektów do digitalizacji wynosi od 20 × 20 × 20 mm do 2 × 2 × 2 m. Angular Field of View systemu optycznego wynosi 40 × 25°.

Do jakich zadań nadaje się Revopoint POP 3 Plus

• Skanowanie części mechanicznych. Przechwytywanie geometrii elementów korpusowych, wsporników i odlewów w celu dalszego pomiaru.
• Inżynieria odwrotna. Digitalizacja zużytych lub oryginalnych komponentów w celu odtworzenia ich trójwymiarowych modeli cyfrowych w środowisku CAD.
• Modele do druku 3D. Tworzenie jednolitych siatek poligonowych do szybkiego prototypowania na drukarkach 3D FDM lub SLA.
• Digitalizacja elementów dekoracyjnych i rzeźb. Rejestrowanie reliefów, płaskorzeźb oraz drewnianych lub gipsowych wyrobów z zachowaniem drobnej plastyki.
• Kolorowe skanowanie obiektów. Tworzenie wizualnych trójwymiarowych modeli z teksturami kolorowymi do CGI, multimediów i prezentacji internetowych.
• Skanowanie twarzy i elementów ciała. Zastosowanie światła podczerwonego Class 1 pozwala bezpiecznie digitalizować twarz człowieka bez podrażnienia oczu.

Skanowanie złożonych powierzchni

Revopoint POP 3 Plus wymaga wstępnego przygotowania podczas skanowania przezroczystych, błyszczących, lustrzanych i głębokich czarnych powierzchni — dla stabilnego przechwytywania geometrii na nich zaleca się nałożenie matującego sprayu 3D. Podczas pracy na zewnątrz zaleca się skanowanie w cieniu, pod zadaszeniem lub przy pochmurnej pogodzie, ponieważ bezpośrednie światło słoneczne może zakłócać pracę kamer podczerwonych. W wyposażeniu Advanced Edition przewidziany jest dwuosiowy stół Dual-axis Turntable, który obraca obiekt o 360° i zmienia kąt nachylenia, pomagając automatycznie przechwytywać trudno dostępne obszary bez ręcznego obracania.

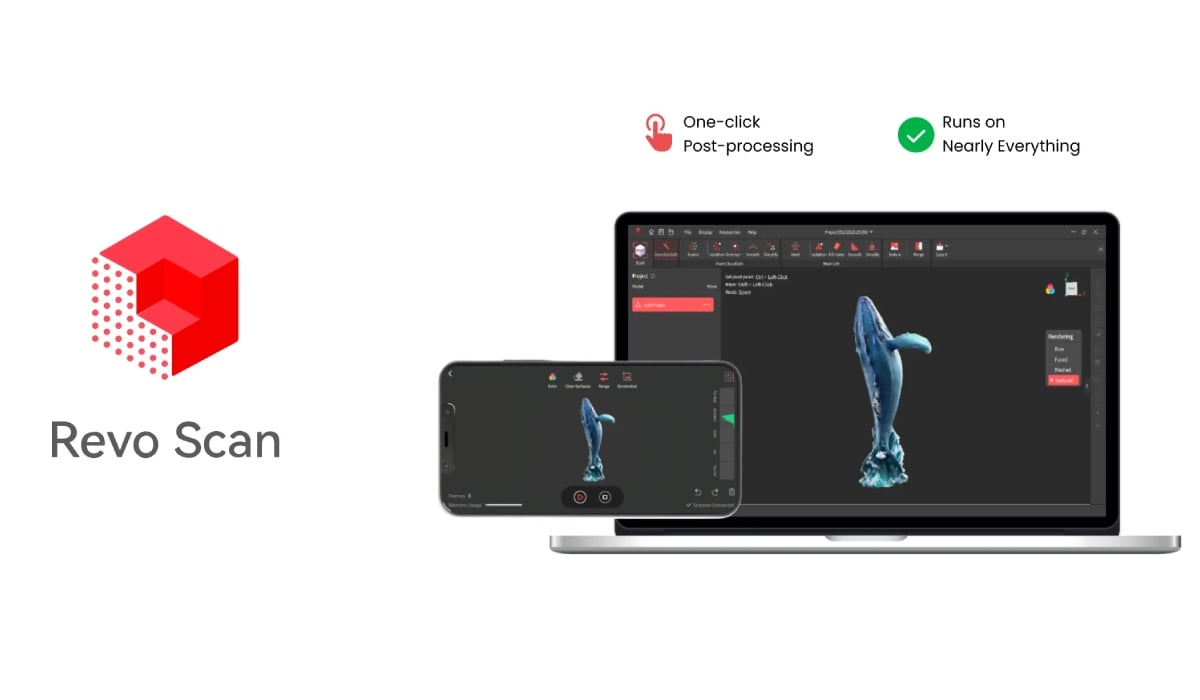

Oprogramowanie Revo Scan

Do zarządzania procesem skanowania, wstępnej obróbki danych, budowy siatki poligonowej i eksportu modeli 3D używane jest oprogramowanie Revo Scan. Działa na kompatybilnych komputerach i urządzeniach mobilnych oraz umożliwia wykonanie podstawowych etapów postprodukcji w jednym środowisku roboczym.

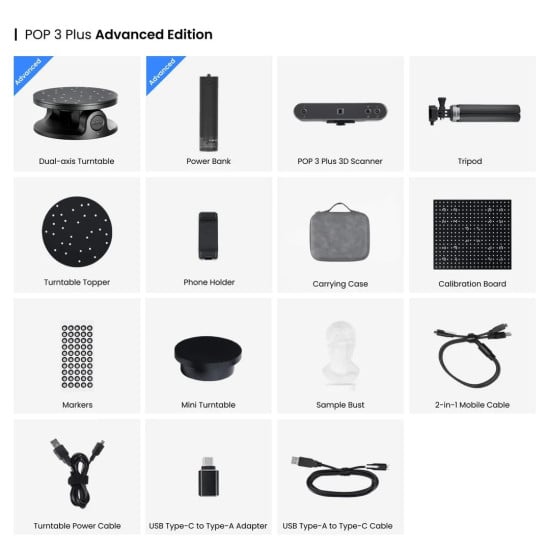

Wyposażenie Revopoint POP 3 Plus Advanced Edition

Advanced Edition zawiera podstawowy zestaw akcesoriów POP 3 Plus do ręcznego i stacjonarnego rejestrowania. Do niego dodano komponenty do zautomatyzowanej digitalizacji przedmiotów o złożonych kształtach i długotrwałej pracy mobilnej.

1. POP 3 Plus 3D Scanner. Moduł optyczny z projektorem podczerwieni, kamerami stereo, czujnikiem RGB i IMU.
2. Tripod. Składany mini-statyw do stacjonarnego montażu skanera.
3. Turntable Topper. Antypoślizgowa nakładka na stół obrotowy.
4. Phone Holder. Uchwyt do mocowania smartfona na obudowie skanera podczas pracy bezprzewodowej.
5. Carrying Case. Twardy futerał transportowy z wkładkami do przechowywania i przenoszenia zestawu.
6. Calibration Board. Pole z precyzyjnymi oznaczeniami do przeprowadzania kalibracji optyki przez użytkownika.
7. Markers (500 szt.). Odblaskowe punkty markerowe na samoprzylepnej podstawie.
8. USB Type-C to Type-A Adapter. Adapter do podłączenia do odpowiednich portów PC.
9. USB Type-A to Type-C Cable. Przewodowy kabel do przesyłania danych i zasilania.
10. 2-in-1 Mobile Cable. Specjalistyczny kabel do jednoczesnego podłączenia skanera i smartfona do zasilania.
11. Turntable Power Cable. Kabel zasilający do stołu obrotowego.
12. Mini Turntable. Kompaktowy jednoosiowy dysk obrotowy z regulowaną prędkością.
13. Sample Bust. Testowa figurka-bust do wykonania pierwszych testowych rejestracji.
14. Quick Start Guide. Instrukcja szybkiego uruchomienia i konfiguracji urządzenia.
15. Certificate & Warranty Card. Certyfikat jakości i karta gwarancyjna producenta.
16. Dual-axis Turntable Charger. Ładowarka do dwuosiowego stołu obrotowego.
17. Dual-axis Turntable. Dwuosiowy stół obrotowy z funkcją obrotu i nachylenia.
18. Power Bank. Zewnętrzny akumulator do zasilania skanera podczas mobilnej rejestracji.
19. Reusable Sticky Pad. Wielokrotnego użytku żelowa nakładka do mocowania detali na stole.

Specyfikacje techniczne Revopoint POP 3 Plus Advanced Edition

Specyfikacje Revopoint POP 3 Plus

Specyfikacje Dual-axis Turntable

Praktyczne zalecenia

• Trzymaj skaner w odległości 150–400 mm od obiektu, kierując się zieloną strefą wskaźnika Revo Scan.
• Podczas ręcznego skanowania poruszaj urządzeniem płynnie, unikając gwałtownych ruchów i obrotów.
• Dla przezroczystych, szklanych, błyszczących i głębokich czarnych powierzchni używaj matującego sprayu 3D.
• Podczas pracy na zewnątrz unikaj bezpośredniego światła słonecznego, aby zapobiec prześwietleniu kamer podczerwonych.
